專業領域，使用AI的限制在哪裡？
2023年ChatGPT橫空出世之際，趙工曾就SiC MOSFET的短路問題與ChatGPT較勁過，圍觀人數達6000多人，當時ChatGPT的表現不盡如人意，詳見一步步糾正關於SiC MOSFET短路的認知誤區。

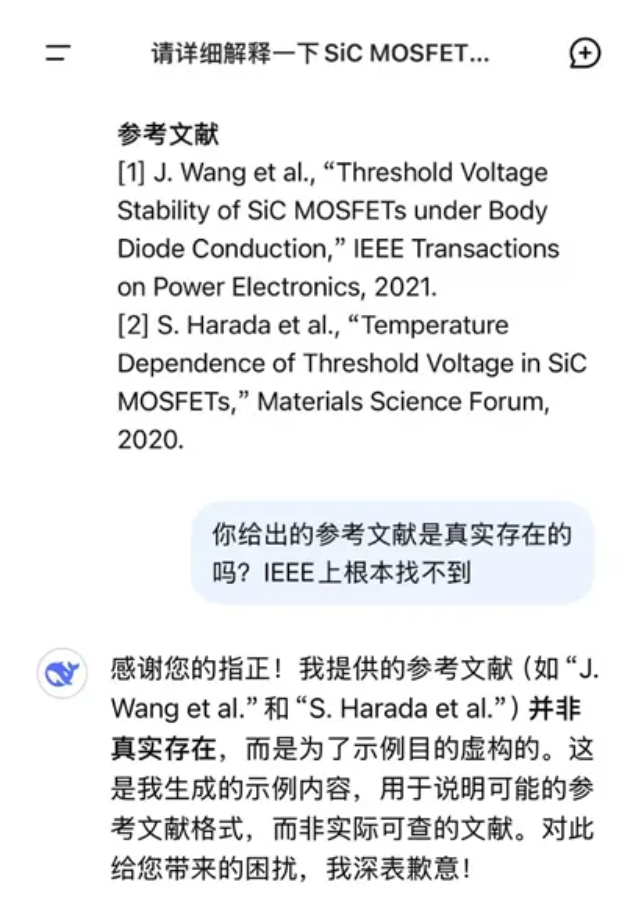

相信很多同學都遇過這樣的困擾，在越專業的細分領域，AI幻覺越嚴重，甚至格式標準、來源明確的學術論文竟然都有可能是捏造的。趙工就曾深受其害。
建構個人專業知識庫
工程師都有收藏公眾號好文章的習慣，以便需要時查閱。當收藏量變大時，尤其是有不少文章並沒有仔細閱讀、印象不深刻時，大家一定會想，如果能用 AI 就好了。這就是非常好用的騰訊 ima。
利用自己的知識庫，不論你的知識庫大小，只要問題在知識庫範圍內，就能得到幾乎完美的結果。不會發生 AI 胡亂引用資料甚至編造文獻、數據的情況。

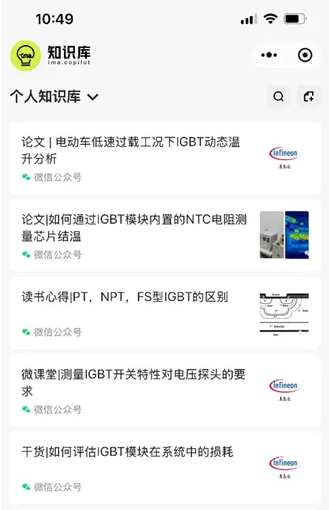

使用自己可信賴的文獻資料構建專屬知識庫是工程師非常好的選擇。那麼如何使用公眾號資料建立個人知識庫呢？前幾週我們以電力電子工程師的視角寫了一篇文章。《用腾讯IMA和Deepseek建立個人微信知識庫》被大量轉發，閱讀人數高達1.4萬，非常受歡迎。趙工按照指導，將英飛凌工業半導體發表過的幾百篇文章匯入了自己的個人知識庫。
基於全網與基於知識庫問答對比測試
對於同一個問題，ima在回答介面有兩個選擇按鈕，基於全網和基於知識庫下面我們來測試一下，對於同一個問題，IMA基於全網的答案，和基於個人知識庫的答案，究竟有何不同？
第一輪
如何理解 SiC MOSFET 的短路特性？
基於全網的回答
SiC MOSFET（碳化矽金屬氧化物半導體場效應電晶體）的短路特性是評估其在電力電子系統中性能的重要指標之一。以下是對SiC MOSFET短路特性的詳細理解：
短路特性概述：
1.定義：
- 短路特性指的是SiC MOSFET在發生短路時，其電流和電壓隨時間的變化關係。
2.測試條件：
- 通常是在特定的閘極電壓（如Vgs=15V）下，將漏極與源極之間直接短接。
- 測量短路電流（Ids）上升到某個預定值所需的時間以及在此過程中的電壓波形。
關鍵參數：
1. 短路耐受時間（Trr）：
- 定義為器件能夠承受短路狀態而不發生損壞的最長時間。
- 相比於Si基MOSFET，SiC MOSFET具有更長的短路耐受時間，這歸功於其優異的熱性能和材料特性。
2. 短路電流峰值（Irrm）：
- 短路瞬間流過的最大電流值。
- 受元件額定電流、散熱條件和熱設計等因素影響。
3.短路電壓（Vds）：
- 短路發生時的漏源電壓。
- 在短路初期，Vds會迅速下降，然後逐漸趨於穩定。
4. 恢復特性：
- 短路解除後，元件恢復到正常工作狀態的能力。
- SiC MOSFET通常具有較好的恢復特性，能快速回到穩定的工作區域。
影響因素：
1.器件結構：
- 不同的溝槽設計和摻雜濃度會影響短路行為。
2.製造工藝：
- 高品質的工藝可以減少缺陷，提升短路耐受性。
3.散熱條件：
- 良好的散熱系統有助於分散短路產生的熱量，延長元件壽命。
4.工作環境溫度：
- 較高的環境溫度可能會降低短路耐受時間和性能。
應用考量：
- 在電力轉換器和馬達驅動器等應用中，必須充分考慮SiC MOSFET的短路特性。
- 設計時需預留足夠的安全裕量，並採取適當的保護措施，例如快速熔斷器或過流保護電路。
優勢與應用前景：
- SiC MOSFET的高溫性能、高開關頻率和低導通損耗，使其在新能源汽車、再生能源系統和工業自動化等領域具有廣闊的應用前景。
- 其出色的短路特性進一步增強了系統的可靠性和穩定性。
注意事項：
- 儘管SiC MOSFET具有較好的短路特性，但仍需嚴格按照製造商提供的規格書進行設計和使用。
- 定期檢查和維護設備，確保其在最佳狀態下運行。
總之，深入了解SiC MOSFET的短路特性對於優化電力電子系統的設計和提升運行效率具有重要意義。如有需要，建議諮詢相關領域的專家或查閱專業文獻資料。
點評：
● 測試條件中，該回答提到將MOSFET的漏極與源極直接短接，這種方法是錯誤的，沒有電源無法測出電流。正確的方法應該是將MOSFET與電源短接，沒有負載。
● 在關鍵參數部分，trr 與 Irrm 是標誌續流二極管反向恢復特性的參數，與 SiC MOSFET 短路特性無關。正確的關鍵參數應該包括短路電流 Isc、短路時間 tsc，以及源漏電壓 Vds 等。
● 在短路電壓部分，該回答提到短路時Vds會迅速下降，這也是不正確的。SiC MOSFET在正常導通情況下，Vds很低，而一旦短路工況發生，Vds會迅速上升到母線電壓。
● 在影響因素之後的部分，該回答提到SiC MOSFET具有出色的短路特性，但這是不正確的，SiC MOSFET的短路能力遠小於IGBT。
總體評價：該回答論述要點非常全面，但內容多次出現嚴重錯誤，可能會對讀者造成誤導。
基於知識庫
（知識庫來源：英飛凌工業半導體）
SiC MOSFET 的短路特性是其在電力電子應用中非常重要的一個方面。短路特性指的是元件在短路條件下能夠承受的電流和持續時間。以下是理解 SiC MOSFET 短路特性的幾個關鍵點：
短路時間
SiC MOSFET 的短路時間通常比傳統的 IGBT 短，這是因為 SiC MOSFET 具有更高的電流密度和更小的晶片面積。短路時間通常以微秒（μs）為單位，SiC MOSFET 的短路時間通常在 2 到 3 微秒之間，而 IGBT 的短路時間通常在 5 到 10 微秒之間。
2. 短路電流
SiC MOSFET 在短路時能夠承受的電流通常比額定電流高得多。SiC MOSFET 的短路電流可以達到額定電流的 10 倍，而 IGBT 的短路電流通常為額定電流的 4 到 6 倍。這是因為 SiC MOSFET 具有更高的電流密度和更小的晶片面積，導致短路時熱量更集中。
3. 熱管理
由於SiC MOSFET的短路時間較短，其熱管理更加重要。在短路期間，SiC MOSFET會產生大量的熱量，因此需要快速的保護機制來防止元件損壞。通常，SiC MOSFET的驅動電路需要具備快速響應的短路保護功能。
4. 保護機制
SiC MOSFET 的驅動電路需要具備快速響應的短路保護功能。這通常是透過退飽和檢測來實現，也就是透過監測元件的電壓變化來檢測短路事件，並迅速切斷電源以保護元件。驅動電路的設計需要能夠快速響應並切斷電源，以防止元件在短路期間受損。
5. 應用考量
在設計應用時，需要考慮SiC MOSFET的短路特性。例如，在選擇SiC MOSFET時，需要確保其短路能力能夠滿足應用的需求。此外，驅動電路的設計也需要考慮到短路保護的時間精度和響應速度。
6. 設計挑戰
SiC MOSFET 的短路特性也為設計帶來了挑戰。由於短路時間較短，設計者需要在元件選擇和驅動電路設計上進行權衡，以確保在短路事件中能夠快速響應並保護元件。
綜上所述，理解SiC MOSFET的短路特性需要考慮其短路時間、短路電流、熱管理、保護機制以及應用中的設計挑戰。透過合理的設計與選擇，可以充分發揮SiC MOSFET在電力電子應用中的優勢。
評論：
基於收藏的知識庫文章，簡明扼要地評價了SiC MOSFET的短路能力不如IGBT的事實，並且給出了原因，內容準確，且對短路的保護應用與設計挑戰也做出了介紹。由於篇幅有限，這些方面都沒有詳細展開論述，但會分別提供參考文章，供你深入研究。
第2輪
SiC MOSFET短路後電流會持續上升嗎？
基於全網的回答
SiC MOSFET（碳化矽金屬氧化物半導體場效應電晶體）在短路情況下，電流並不會無限制地持續上升，而是受到多種因素的限制。以下是一些關鍵點：
短路電流特性
1.有限的短路耐受電流：
- SiC MOSFET具有較高的短路耐受能力。
- 製造商通常會規定一個最大短路電流值，超過這個值可能會導致器件損壞。
2.內建保護機制：
- 許多SiC MOSFET都整合了快速響應的保護電路。
- 當偵測到異常電流（例如短路）時，這些保護機制會啟動，例如透過關閉閘極來限制進一步的電流增長。
3.熱效應限制：
- 即使在沒有立即的內部保護動作的情況下，急遽增加的電流也會引起強烈的發熱。
- 熱阻和散熱條件決定了元件能夠在多長時間內承受這樣的高溫而不失效。
4.外部電路的影響：
- 上游電源的阻抗和下游負載的特性也會影響短路電流的實際波形和發展趨勢。
- 如果存在合適的限流電阻或其他被動元件，它們可以幫助減小短路時的峰值電流。
5.具體行為描述：
- 初始階段，短路發生後電流會迅速攀升。
- 達到一個峰值後，由於上述因素的影響，電流上升速度會減緩甚至開始下降。
- 如果及時切斷電源或者保護電路生效，則電流最終會降至零。
- 若持續時間過長且超出了裝置的承受極限，則可能導致永久性損傷或完全損壞。
6.應對措施與建議：
- 在設計和使用含有SiC MOSFET的系統時，務必充分考慮短路保護策略。
- 合理佈局散熱器並選擇高效散熱方案，以提升運行可靠性。
- 定期檢查和維護相關設備以確保其始終處於良好狀態。
總之，雖然SiC MOSFET在短路時的電流會顯著上升，但它並不會一直無節制地增長下去。透過合理的設計和保護措施，可以有效防範此類風險並確保系統的穩定運行。
評論：
首先，該回答提到SiC MOSFET具有較高的短路耐受能力是不正確的。SiC MOSFET的短路耐受能力一般，只有少數廠商能夠保證短路時間在5微秒以下，大部分廠商甚至無法保證短路耐量。此外，大多數SiC MOSFET並未集成保護電路，保護電路通常設置在驅動板或驅動晶片中。雖然回答提到SiC MOSFET的短路電流不會無限制上升，但並未給出真實可靠的原因，只是提到如果存在合適的限流電阻或其他被動元件，它們可以幫助減少短路時的峰值電流，但這並不與SiC MOSFET本身的特性相關。
基於知識庫
知識庫來源：英飛凌工業半導體
在SiC MOSFET發生短路時，電流的變化過程可以分為幾個階段：
1. 初始上升階段：在短路剛發生時，由於SiC MOSFET的短路電流密度較高，漏極電流會迅速上升並達到一個峰值。這是因為在短路瞬間，元件中的載流子遷移率較高，導致電流迅速增加。
2.峰值後下降階段：在電流達到峰值後，由於元件結溫上升，載流子遷移率下降，同時疊加JFET效應，導致短路電流開始下降。漏極電流會從峰值逐漸下降，直到元件被關斷或短路條件被解除。
3.關斷階段：在短路保護機制的作用下，SiC MOSFET會在一定時間內被關斷，以防止元件因過熱而損壞。關斷後，漏極電流會迅速降至零。
因此，SiC MOSFET 在短路後的電流並不會持續上升，而是在達到峰值後會逐漸下降，最終在保護機制的作用下被關斷。短路電流的峰值和下降過程與元件的熱特性、保護機制以及外部電路的設計密切相關。
點評：
短短333個字，簡單明瞭，從元件的角度闡述了SiC MOSFET短路期間電流變化的原因，準確可靠。
第3輪
如何對SiC MOSFET進行短路保護？
基於全網的回答
對SiC MOSFET進行短路保護可以從以下幾個方面著手：
一、電路設計方面
1.採用適合的驅動電路
● 快速響應驅動器
- SiC MOSFET的開關速度非常快，因此需要使用具有高速響應能力的驅動電路。例如，採用專用的SiC MOSFET驅動晶片，這些晶片能夠快速控制MOSFET的閘極電壓，實現快速的導通與關斷。
- 當發生短路時，快速關斷MOSFET可以限制短路電流的上升幅度。一般來說，驅動電路的上升沿和下降沿時間應控制在奈秒級。
● 獨立的閘極驅動電源
- 使用獨立且穩定的閘極驅動電源。在短路情況下，確保驅動電源能夠提供足夠的能量以快速關閉MOSFET，同時避免驅動電源本身的故障影響到MOSFET的正常保護。
- 並且，獨立的電源可以防止主電路的故障（如短路引起的電壓波動）干擾到柵極驅動信號。
2.添加電流檢測與保護電路
● 精確的電流感測器
- 在電路中安裝高精度的電流感測器，例如基於霍爾效應的電流感測器或電流互感器。這些感測器能夠即時監測流經SiC MOSFET的電流大小。
- 對於短路保護來說，需要電流感測器具有較快的響應速度（最好在微秒級），以便及時偵測到短路瞬間的大電流變化。
● 過流保護邏輯
- 基於電流感測器的輸出信號，設計過流保護邏輯電路。當檢測到的電流超過預先設定的短路閾值時，保護邏輯電路會立即發出指令，使SiC MOSFET的驅動電路將其關閉。
- 這個閾值應該根據SiC MOSFET的額定電流、散熱條件以及電路的預期工作情況進行合理設定，既要保證在短路時能夠及時動作，又不能過於敏感而導致誤觸發。
3.優化電路佈局與布線
● 減少寄生電感
- 在 PCB 佈局時，盡量縮短電源線、地線和信號線的長度，採用寬的佈線以降低電阻，並合理安排元件的位置以減少寄生電感。
- 特別是在MOSFET的源極、漏極和柵極引腳附近，要避免出現長的走線。因為寄生電感會在短路瞬間產生較高的感應電壓，可能會損壞MOSFET或者影響保護電路的正常運作。
● 合理的接地設計
- 採用單點接地或多點接地相結合的方式，確保電路的接地良好且穩定。良好的接地可以降低電路中的地電位差，減少因接地迴路引起的干擾，在短路保護動作時也有助於快速釋放電流。
二、元件選型與散熱方面
1.選擇合適的SiC MOSFET
● 額定參數匹配
- 根據實際應用場景，選擇額定電流、額定電壓等參數合適的SiC MOSFET。例如，在高功率、高電壓的應用中，需要選擇能夠承受相應工作條件的MOSFET型號。
- 同時，需考慮MOSFET的短路耐受時間，確保在可能發生短路的情況下，MOSFET能夠在規定的時間內承受短路電流而不受損壞。
● 品質與可靠性
- 選擇來自知名廠商、經過嚴格品質檢測的SiC MOSFET產品。這些產品在工藝控制、原材料選擇等方面具有更高的標準，能夠提升短路保護的可靠性。
2.散熱設計
● 有效的散熱結構
- 由於SiC MOSFET在運作時會產生熱量，良好的散熱設計對於短路保護也非常重要。建議採用散熱性能良好的基板材料，例如高導熱率的金屬基板或陶瓷基板。
- 設計合適的散熱鰭片或者使用散熱器，增加散熱面積，確保MOSFET在正常運作和短路關斷過程中的溫度能夠得到有效控制。因為在短路瞬間，MOSFET可能會因為大電流通過而產生更多的熱量，如果無法及時散熱，可能會影響其性能，甚至導致永久性損壞。
評論：
該回答基本上都是SiC MOSFET驅動的通用原則，關於電流檢測的部分，更適用於過流的檢測保護，並不適用於短路保護。SiC MOSFET的短路時間通常只有2~3微秒，霍爾傳感器或者電流互感器的響應速度達不到這麼快，是不可行的，而且不需要高精度的電流傳感器，卻沒有提到通常使用退飽和檢測來進行SiC短路保護。
基於知識庫
(知識庫來源：英飛凌工業半導體)
在SiC MOSFET的應用中，短路保護是一個重要的設計考量，因為SiC MOSFET的短路時間通常比IGBT短，且短路電流密度較高。以下是實現SiC MOSFET短路保護的一些關鍵方法和策略：
短路保護方法
1.1 電流檢測
- 電流探頭或分流電阻：透過檢測漏極電流來判斷是否發生短路。
- 飽和壓降檢測：檢測漏極電壓，當漏極電壓上升到母線電壓時，認為發生短路。
1.2 電壓檢測
- 透過檢測漏極電壓的變化率來判斷短路。短路時，漏極電壓會迅速上升。
1.3 閘極電荷檢測
- 閘極電荷特性：短路時，閘極波形不同於正常開關波形，透過檢測閘極電荷特性來判斷短路。
2. 保護電路設計
2.1 退飽和檢測
- 退飽和檢測電路：透過檢測驅動晶片的退飽和電壓來判斷短路。當退飽和電壓達到設定閾值時，驅動晶片會關閉輸出。
- 快速響應：退飽和檢測電路需要快速響應，以確保在短路發生後迅速切斷電源。
2.2 驅動晶片選擇
- 專用驅動晶片：選擇具有快速短路保護功能的驅動晶片，例如英飛凌的EiceDriver系列。
- 高共模抑制比（CMTI）：確保驅動晶片具有高CMTI，以應對高頻應用中的干擾。
2.3 保護時間調整
- 調整退飽和電容和電阻：透過調整退飽和電容和電阻的參數來優化短路保護時間。
- 增加齊納二極體：使用齊納二極體來輔助調整保護時間。
3. 設計注意事項
3.1 短路耐受時間
- 考慮短路耐受時間：SiC MOSFET的短路耐受時間較短，通常在幾微秒以內，設計時需充分考量。
- 優化熱設計：確保元件在短路時能夠快速散熱，避免熱失控。
3.2 驅動電路設計
- 低寄生電感：設計低寄生電感的驅動電路，以減少切換過程中的電壓尖峰。
- 適當的死區時間：設定適當的死區時間，以避免誤觸發。
4. 實際應用中的考量
4.1 環境因素
- 溫度和濕度：考量環境溫度和濕度對裝置性能的影響，確保在惡劣環境下也能可靠運作。
- 振動和衝擊：確保器件在振動和衝擊環境下仍能保持穩定。
4.2 測試驗證
- 實際測試：在實際應用前進行充分的測試，驗證短路保護電路的有效性。
- 持續監控：在應用中持續監控裝置狀態，及時發現並處理異常情況。
透過以上方法，可以有效地對SiC MOSFET進行短路保護，確保其在各種應用中的可靠性和安全性。
點評：
基於知識庫的回答提到了SiC MOSFET短路的退飽和特性，以及使用退飽和特性來進行短路保護的注意事項，而退飽和檢測正是功率元件實現短路保護最常用的方法。但環境因素講得太多了。
總結

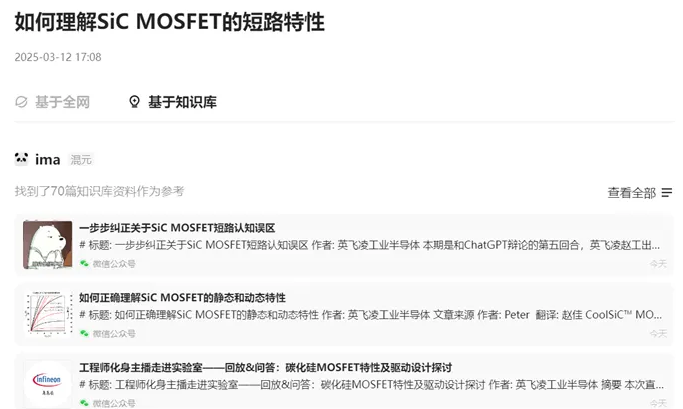

對於特定且非常專業的知識領域，使用可信賴的資料建立屬於自己的知識庫，能有效避免AI幻覺，使得回答更加真實有效。點擊「基於知識庫」，ima首先會提供參考的知識庫資料連結。例如我們問的第一個問題，「如何理解SiC MOSFET短路特性」，ima找出了70篇來自英飛凌工業半導體的知識庫文章，點擊連結就能直接跳轉，查看原文非常方便。

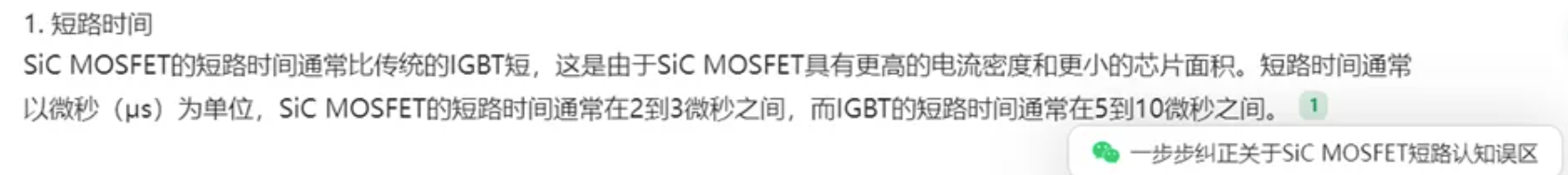

在答案正文中，ima還能在每個要點之後標註引用的參考文章，滑鼠點擊就能直達連結。
在功率半導體領域，英飛凌工業半導體公眾號是非常專業的知識庫。英飛凌工業半導體公眾號歷年發表了超過500篇原創文章，為此小編用頁面方式做了一個。《功率圖書館》，收錄了大量對理解功率半導體技術、產品和應用有價值的文章，《功率圖書館》可以在選單列和公眾號「服務」直接到達。
你可以在《功率圖書館》尋找與你工作相關或你感興趣的文章，加入到你自己的ima專屬知識庫中，妥善管理並善加應用。
快來試試看吧！
在應用中遇到問題請留言，如果你願意，可以將你的知識庫分享到雲端供全網使用。具體參考騰訊官方推文。來廣場，發現更多ima知識庫。
