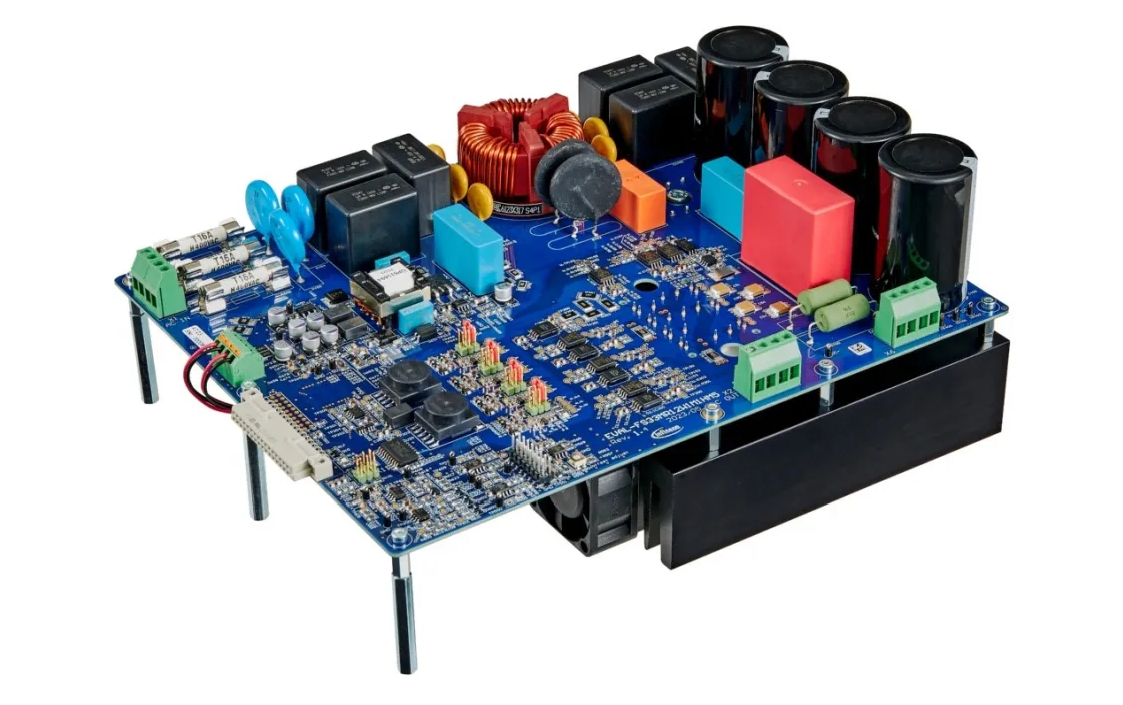

採用CoolSiC™ MOSFET的7.5千瓦馬達驅動器評估板
EVAL-FS33MR12W1M1HM5 是一款採用 33mΩ 1200V 碳化矽 MOSFET 模組的三相馬達驅動電路板。開發此評估板的目的是為了在客戶使用 Easy1B 封裝的 CoolSiC™ MOSFET 模組（如 FS33MR12W1M1H_B11）設計應用的第一步中提供支援。驅動部分採用了 EiceDRIVER™ 1200V 隔離柵極驅動器 1EDI20H12AH。
產品特點
- EasyPACK™ 1B 1200V/33mΩ三相橋模組，搭載CoolSiC™ MOSFET
- 無鉛端子，符合RoHS規範
- 低電感設計
- 集成NTC溫度感測器
應用價值
- 基於英飛凌三相功率模組的易於實現功率電路設計
- 過載條件下的Tvjop=175℃
- 採用PressFIT技術和雜散電感極低的功率模組，實現低電感設計
- 堅固耐用的EiceDRIVER™柵極驅動器技術，具有抗瞬態電壓和負電壓的穩定性
- 可實現高開關頻率運行，降低冷卻需求
- 提供原理圖和PCB檔案
應用領域
- 通用驅動器
掃描下方二維碼，領取評估板設計資料
