新品 | 採用EconoDUAL™ 3的250kW eCAV主驅功率單元（設計資料下載）

 新品

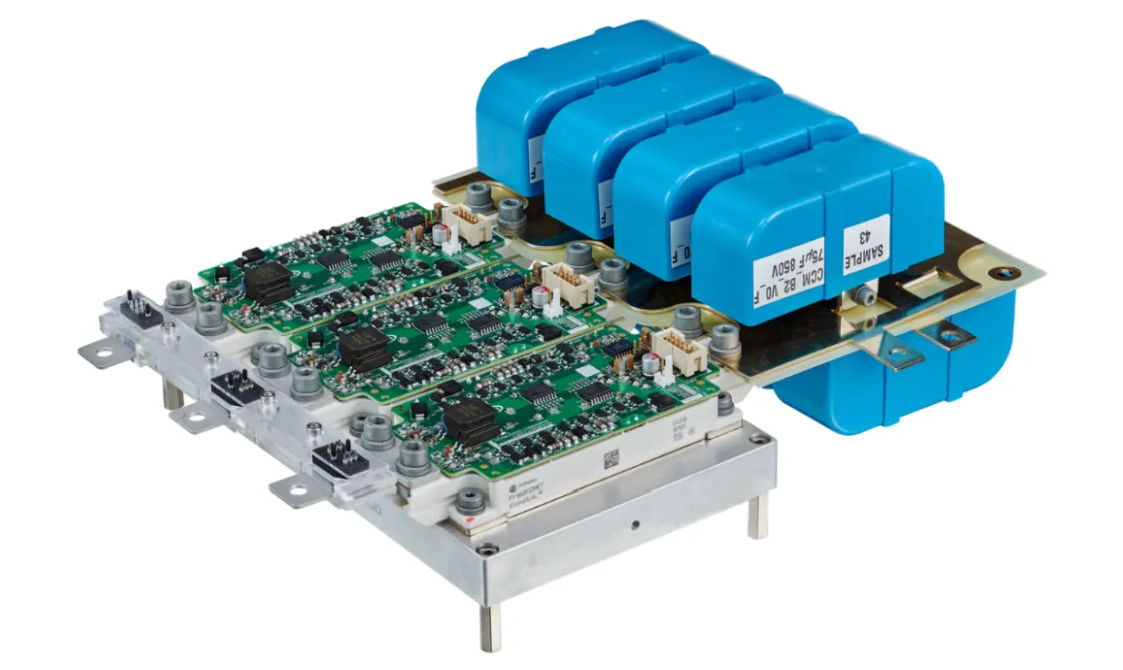

採用EconoDUAL™ 3的 250kW eCAV主驅動功率單元

REF-CAV250KMT7INV是一款用於800V eCAV牽引系統的250kW三相逆變器主驅功率單元，它包括三個900A 1200V EconoDual™ 3 IGBT7功率模組、安裝在功率模組上的三個獨立柵極驅動器板（採用1ED3321MC12N EiceDRIVER™柵極驅動器和電流擴展電路）、安裝在逆變器輸出母線上的TLE4973霍爾電流傳感器、專為模組設計的水冷板以及直流母線電容。

所用器件：

■ FF900R12ME7

■ 1ED3321MC12N

■ TLE4973

BoM可供下載

 產品特點

• 900A/1200V TRENCHSTOP™ IGBT7 技術的 EconoDUAL™ 3 半橋功率模組
• 使用帶有DESAT保護的隔離型EiceDRIVER™柵極驅動器，並具備電流擴展功能
• 安裝在逆變器輸出母線上的傳感器XENSIV™隔離測量相電流
• 隔離式NTC模組溫度測量

 應用價值

• 透過系統解決方案快速進入市場
• 在實際應用環境中輕鬆評估EconoDUAL™ 3模組性能
• 先進的熱管理理念和匹配的直流母線帶來的設計優勢
• 專為EconoDUAL™ 3設計的水冷板

 競爭優勢

• 設計非常緊湊：3個EconoDUAL™ 3實現250kW輸出功率，功率密度約為28kW/L
• 避免IGBT模組並聯
• 採用標準EconoDUAL™ 3模組化設計方法
• 模組可擴展至900A電流
• 可擴展閘極驅動和電流感測器產品組合

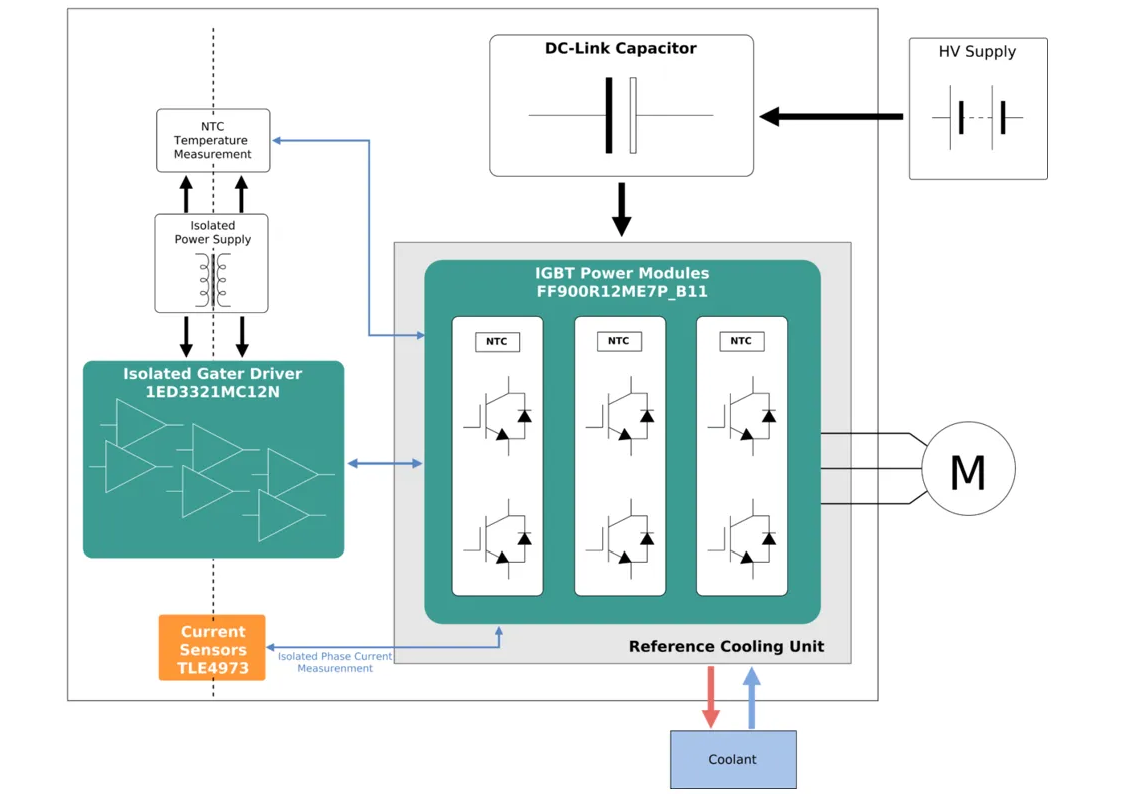

 框圖

 應用領域

• 電動巴士
• 電動貨車
• 電動工程車
• 電動農用車

掃描下方 QR Code，領取評估板設計資料
