基於 Flagchip FC7300 的 MCAL-CRC 校驗

簡介

        本文將詳細介紹如何使用 EB 工具配置 Flagchip FC7300 MCAL 的 CRC 校驗功能，首先以實例的方式介紹 CRC 功能的配置過程，其次再對 CRC 這個模塊的各個選項進行釋義。對於 CRC 實例中的相關模塊（MCU、EcuC、Common、Os、PORT）的功能介紹，請查看本網站的其他相關博文。

硬體平台：旗芯微 FC7300 DEMO BOARD V2 開發板

軟體平台：EB tresos 28.1.0 、Flagchip_FC_IDE 4.07

FC7300 MCAL 版本：0.4.0

AUTOSAR 版本: V4.6.0

一 、實例的 MCAL 配置

1.1、MCU 模塊

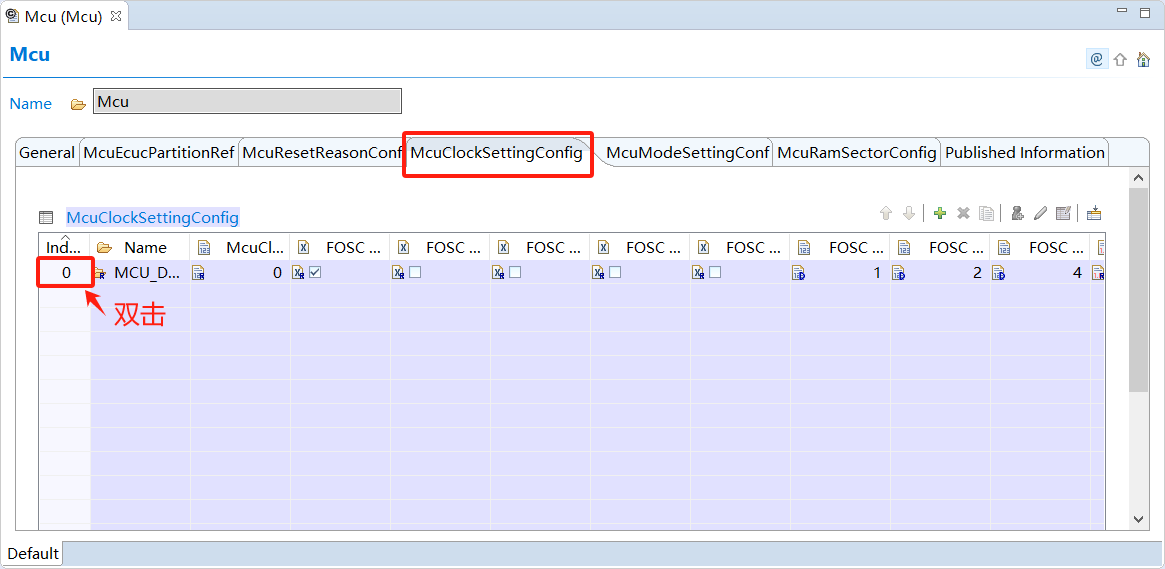

        1.1.1、 在 Module Configurations 中添加 MCU 模塊，選擇 MCU Clock Setting Config 下的 Index ，雙擊並打開。

▲ 圖 1.1



1.1.2、 配置系統時鐘

        關於 CRC 的系統時鐘配置，沒有特殊的要求，可以默認設置。下面介紹選擇外部時鐘，系統時鐘為 300MHz 的配置。

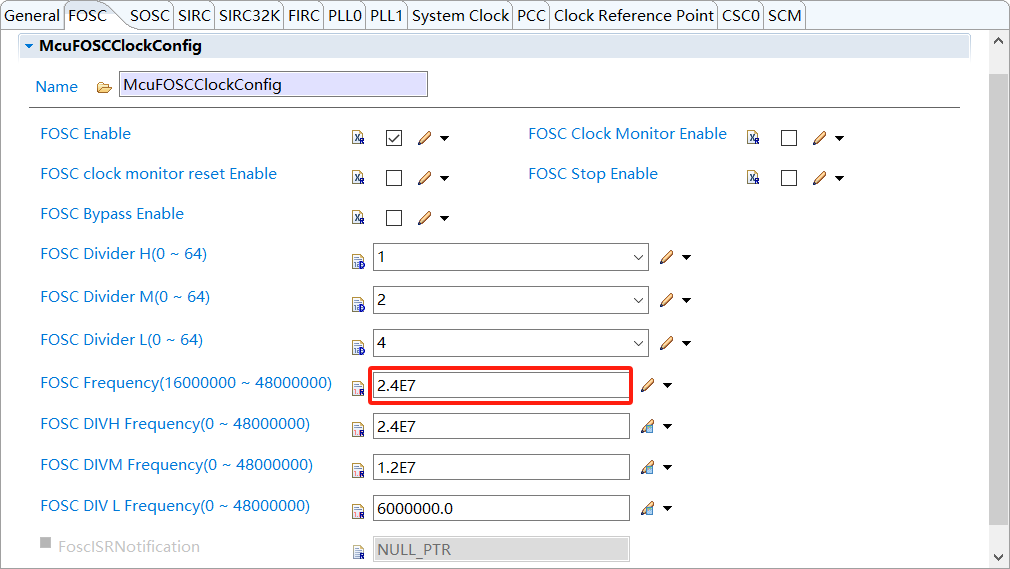

①、配置外部輸入晶振時鐘為 24 Mhz。

▲ 圖 1.2

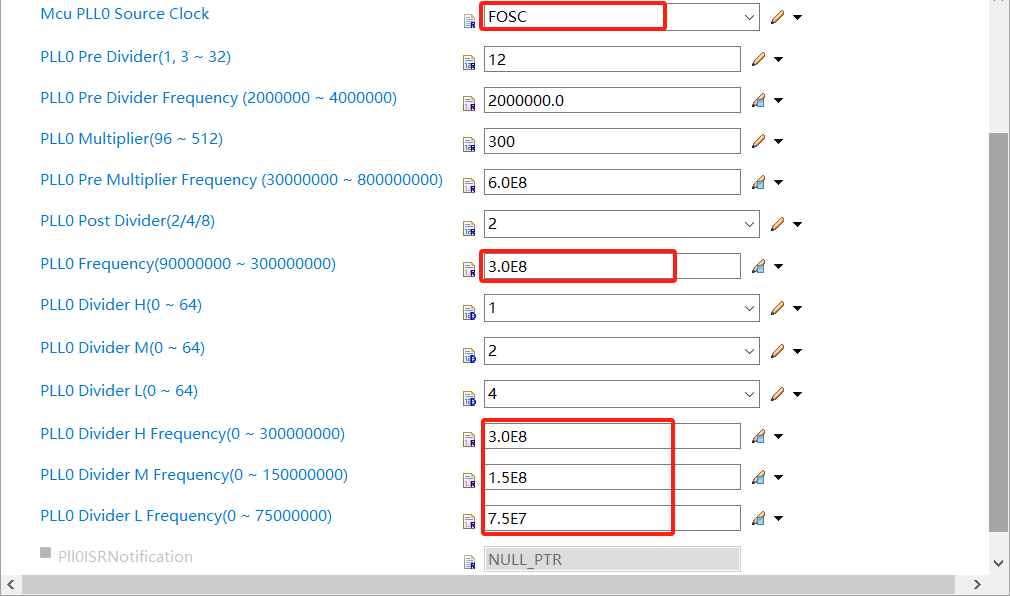

        ②、配置 PLL0 的輸入時鐘為 FOSC，將FOSC 的 24MHz 頻率經過 12 倍的預分頻、300 倍的倍頻和 2 倍的分頻之後，PLL0 頻率為 300MHz。

▲ 圖 1.3

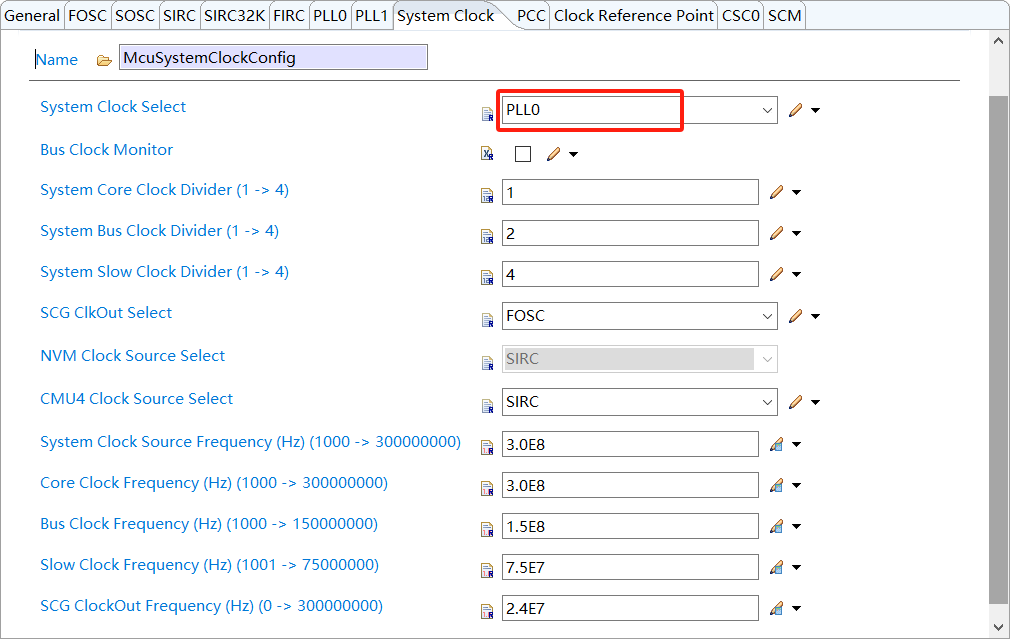

③、配置 PLL0 為系統時鐘

▲ 圖 1.4

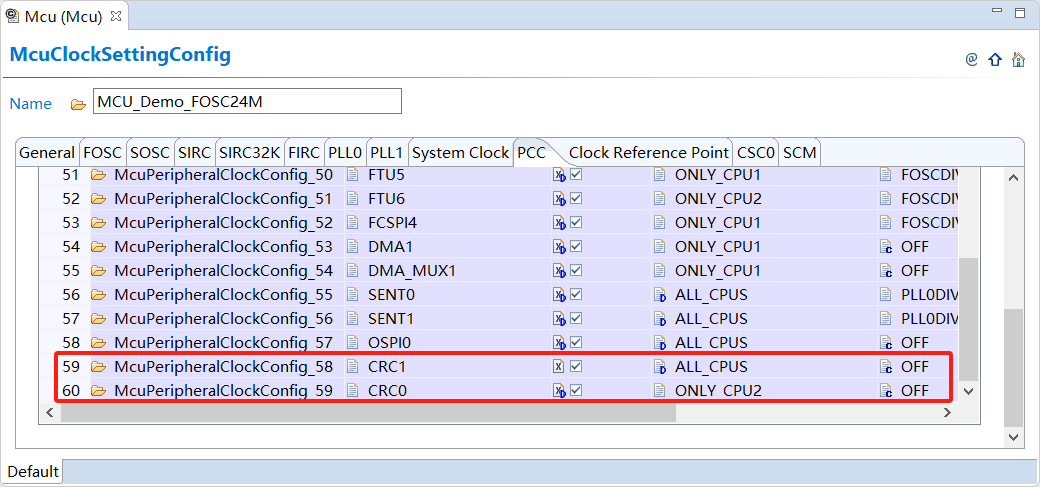

1.1.3、使能 CRC 時鐘

       在 PCC 下確保已添加 CRC 的外設並設置時鐘使能，這裡有 2 個 CRC 模塊，可以設置每個 CRC 模塊所屬的 CPU 核心。

▲ 圖 1.5



1.2、EcuC 模塊

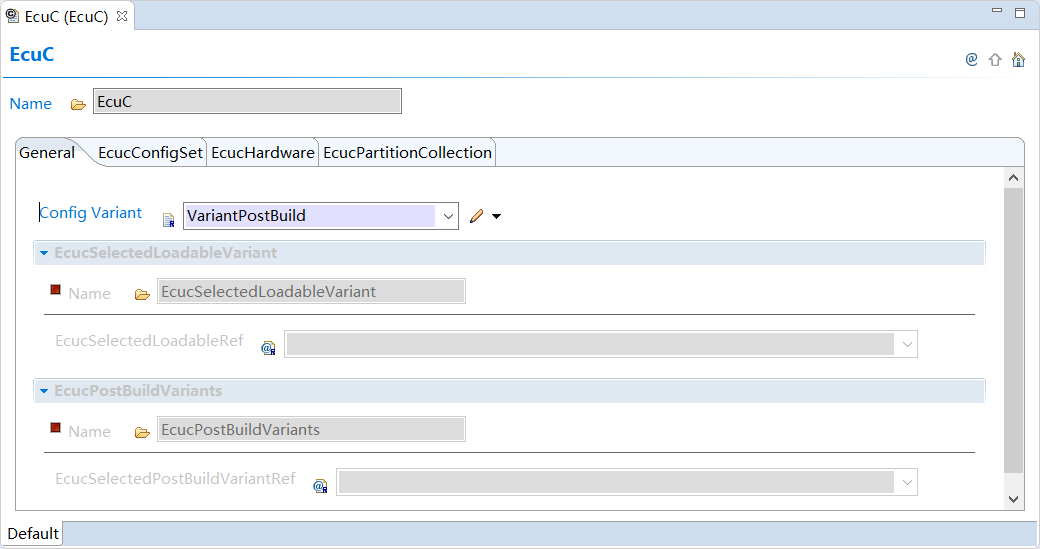

        在 Module Configurations 中添加 EcuC 模塊。在 CRC 應用中的 EcuC 模塊只需默認配置，不作修改。

▲ 圖 1.6

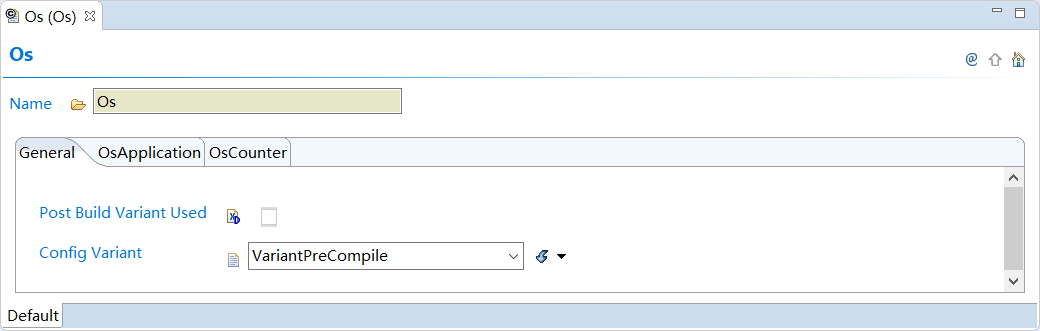

1.3、OS 模塊

       在 Module Configurations 中添加 OS 模塊。在 CRC 應用中的 OS 模塊只需默認配置，不作修改。

▲ 圖 1.7



1.4、CRC 模塊

在 Module Configurations 中添加 CRC 模塊。

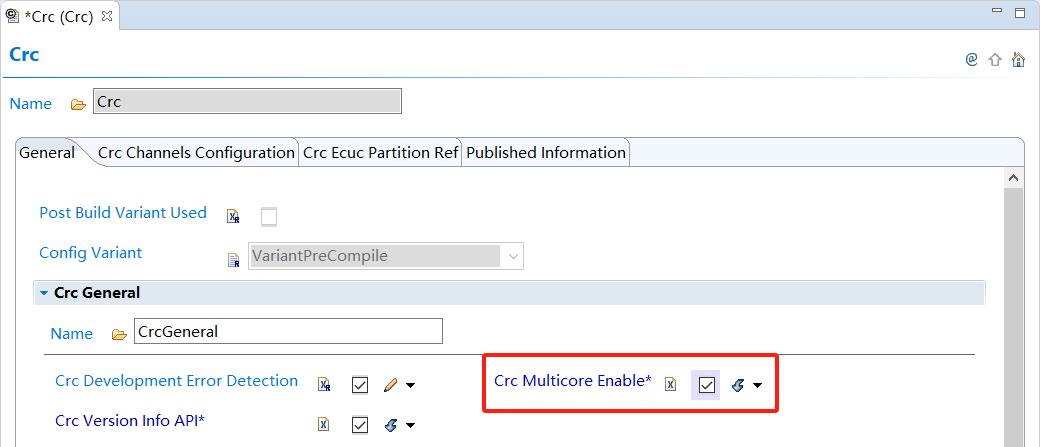

① 在 General 頁簽下，勾選 “Crc Multicore Enable”。

▲ 圖 1.8

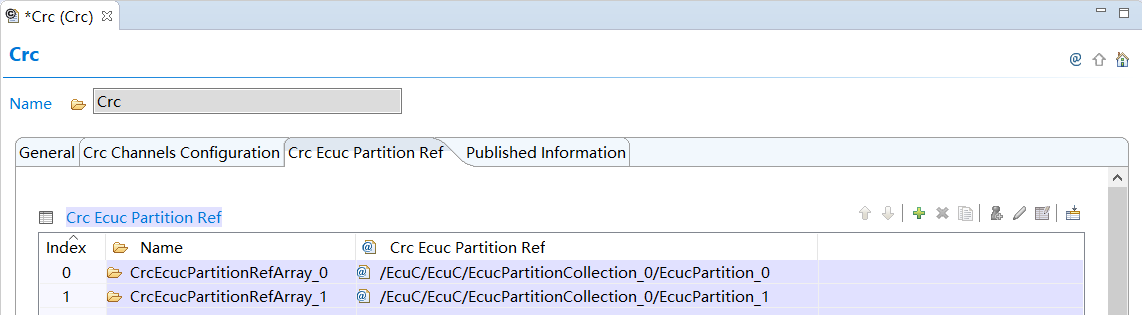

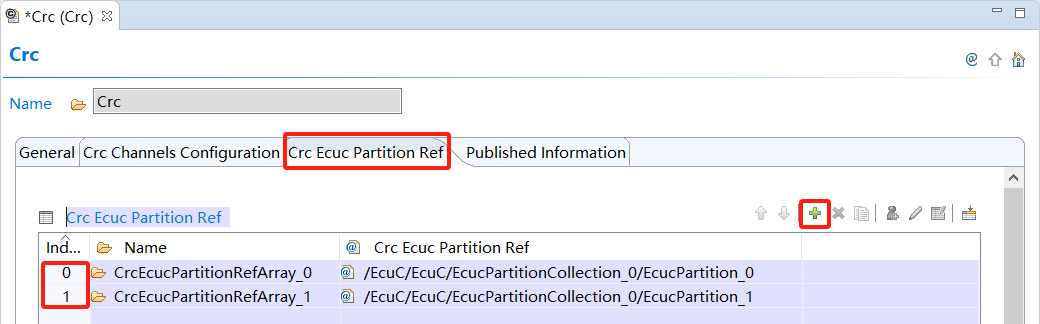

② 在 Crc Ecuc Partition Ref 頁簽下新建 2 個 Ecuc 分區參考映射，分別設置 Ecuc 分區 0 和分區  1 映射。

▲ 圖 1.9

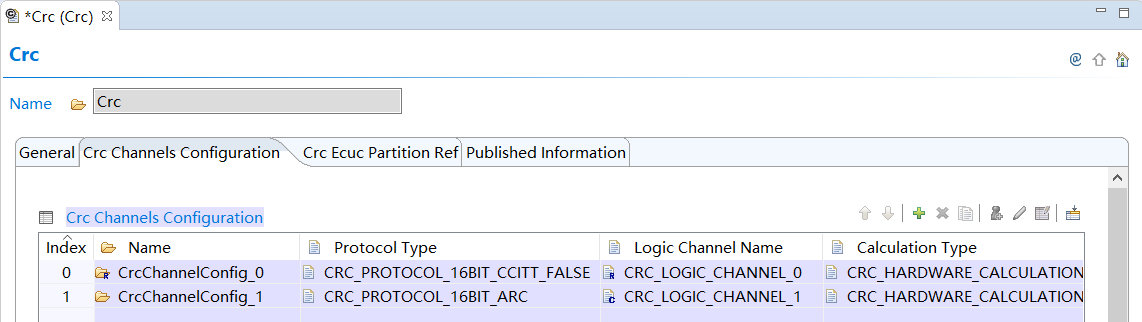

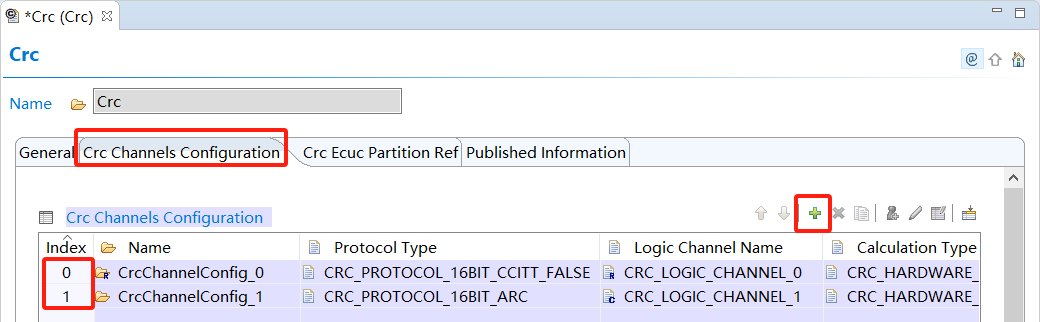

③ 在 Crc Channels Configuration 頁簽下，添加 2 個通道配置，並雙擊 Index 下面的數字，打開通道配置界面。

▲ 圖 1.9

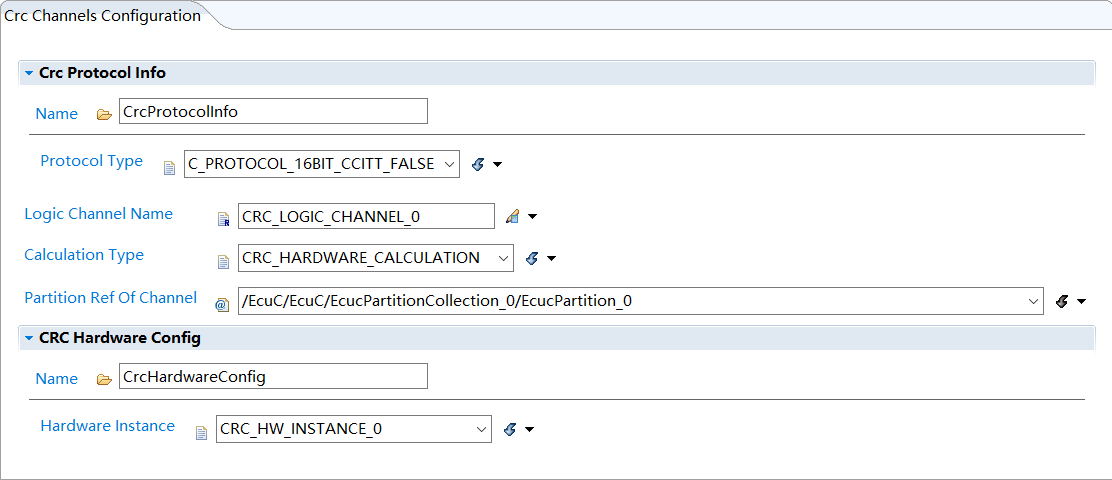

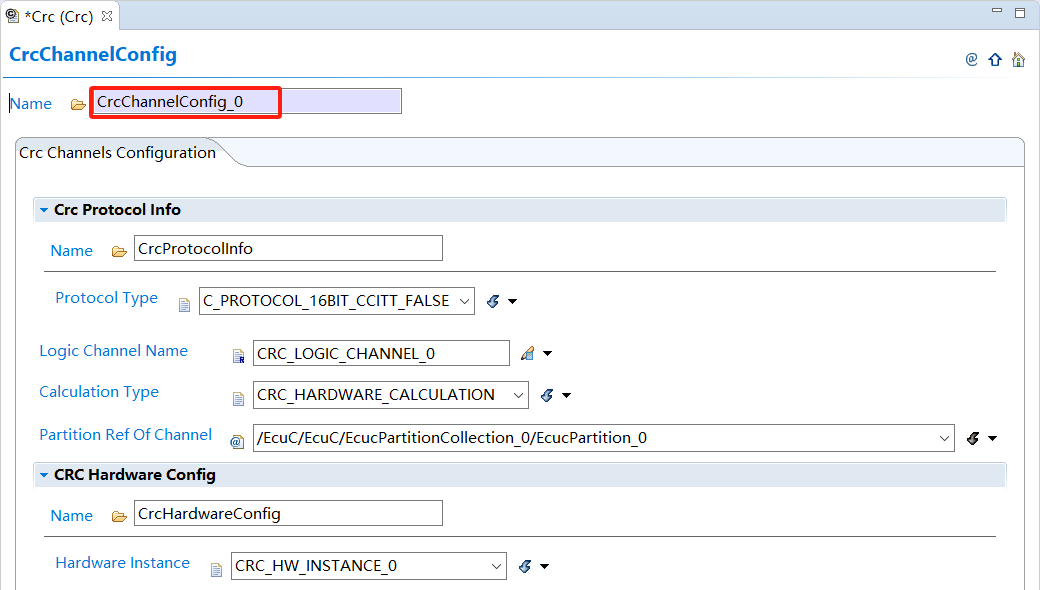

        ④ 在 CRC 通道配置界面，設置 CRC 的算法、計算方式、Ecuc 分區映射。如果計算方式選擇了硬體方式（CRC_HARDWARE_CALCULATION），那麼需要在 CRC Hardware Config 配置使用 MCU 的哪個 CRC 硬體：CRC_HW_INSTANCE_0 或者 CRC_HW_INSTANCE_1。

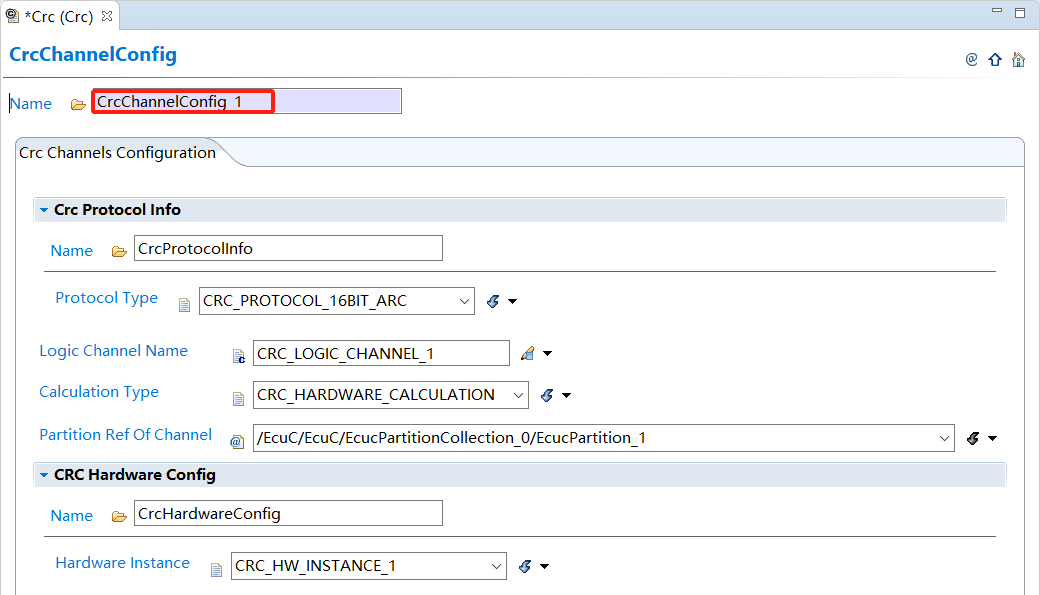

       實例中，CrcChannelConfig_0 設置了算法是 CRC16_CCITT_FALSE，使用 CRC_HW_INSTANCE_0 硬體計算，Ecuc 分區 0。CrcChannelConfig_1 設置了算法是 CRC16_ARC，使用 CRC_HW_INSTANCE_1 硬體計算，Ecuc 分區 1。

▲ 圖 1.10

▲ 圖 1.11

        ⑤ 在 General 頁簽下，點擊 Crc16Mode 前面的紅方框，使能 CRC16_CCITT_FALSE 算法，使用硬體 CRC_HW_INSTANCE_0。點擊 Crc16ARCMode 前面的紅方框，使能 CRC16_ARC 算法，使用硬體 CRC_HW_INSTANCE_0，並且將 CRC Instance 0 鏈接到 Ecuc 分區 0， CRC Instance 1 鏈接到 Ecuc 分區 1。



▲ 圖 1.12

二、示例代碼解析

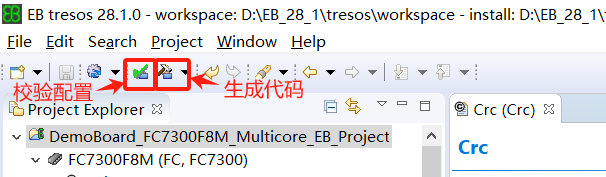

2.1 校驗 EB工程並更新代碼至 FCIDE 中。

▲ 圖 2.1

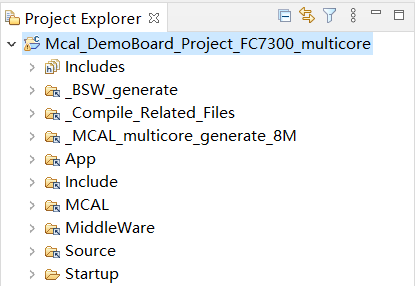

2.2 Mcal_DemoBoard_Project 工程目錄 & 文件介紹

▲ 圖 2.2

• _MCAL_multicore_generate_8M： EB 工具生成的配置文件
• APP： 示例應用代碼，CRC 示例代碼的 Bsp_Crc.c 文件在這個文件夾里
• MCAL： 微控制器抽象層
• MiddleWare：包含 MPU driver、HwA、RTT driver、UART driver
• Source & Include：包含 main 和中斷處理文件
• Startup：包含 7300 的啟動和鏈接腳本



2.3 Crc_Cfg.c 和 Crc_Cfg.h

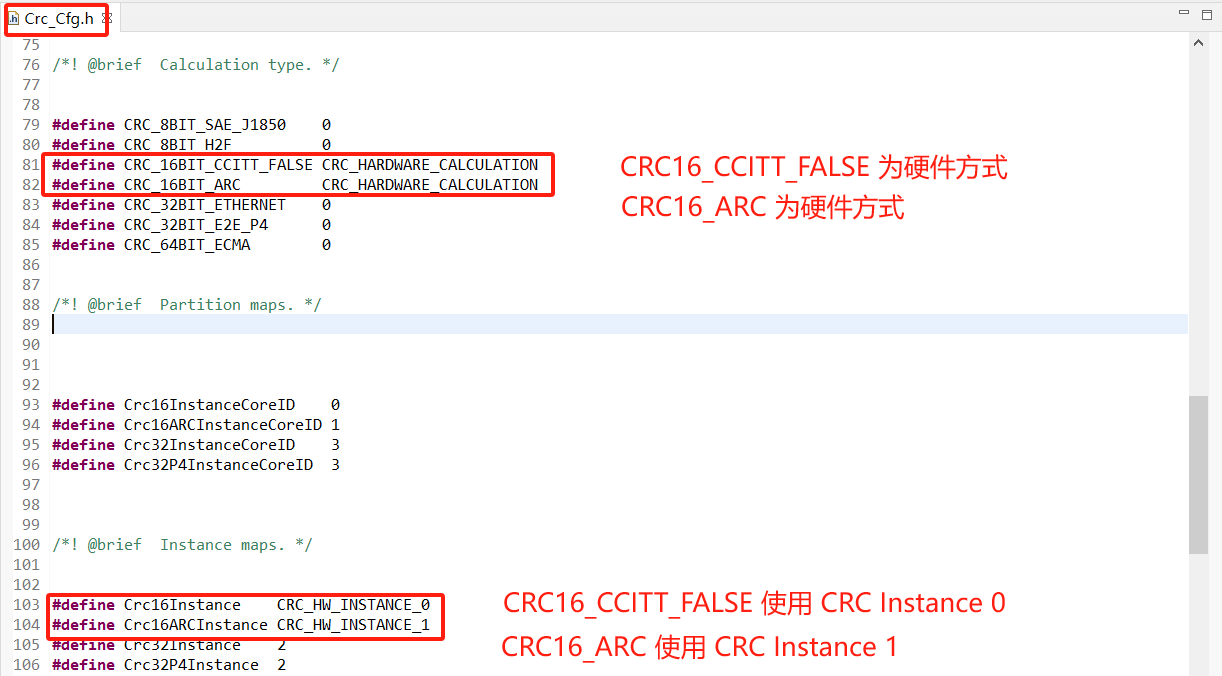

        _MCAL_multicore_generate_8M ->include 文件夾中的 Crc_Cfg.h 包含了 EB 配置中的一些宏定義。

▲ 圖 2.3

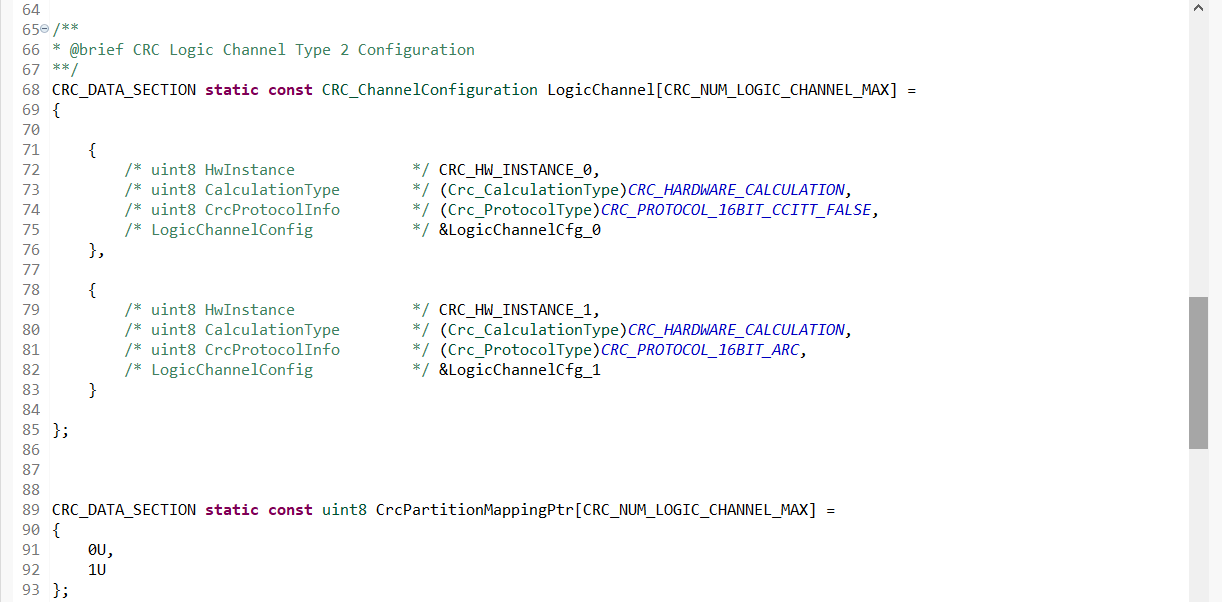

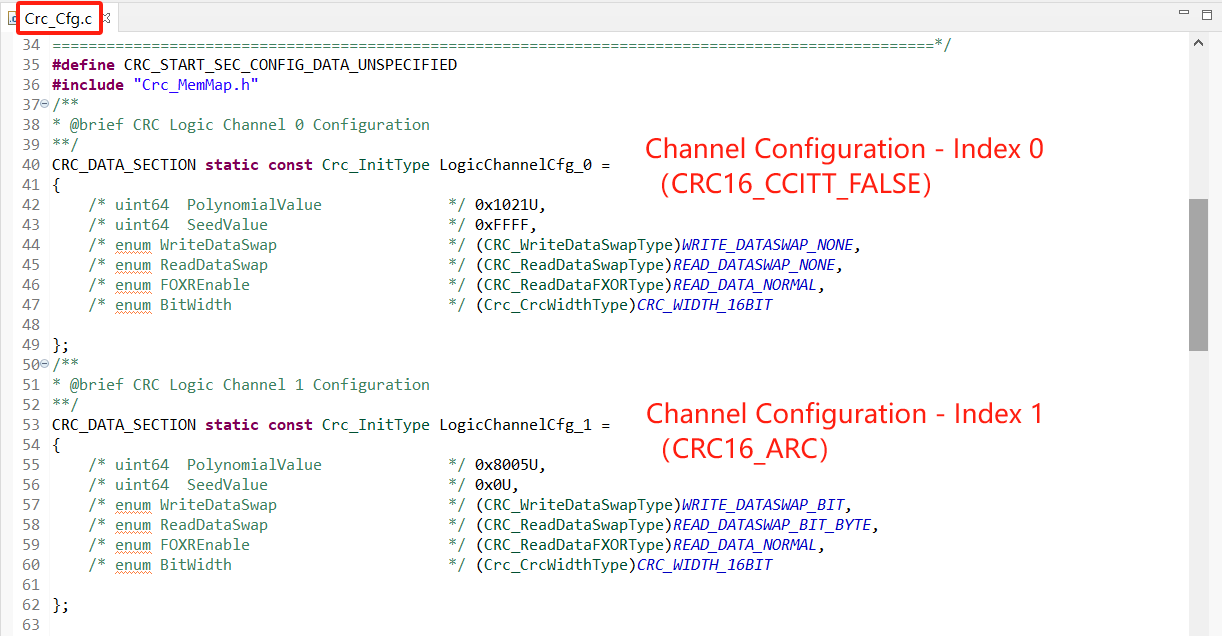

_MCAL_multicore_generate_8M ->Source 文件夾中的 Crc_Cfg.c 包含了 EB 配置中的 Channels Configuration 設置。

fgii



▲ 圖 2.4

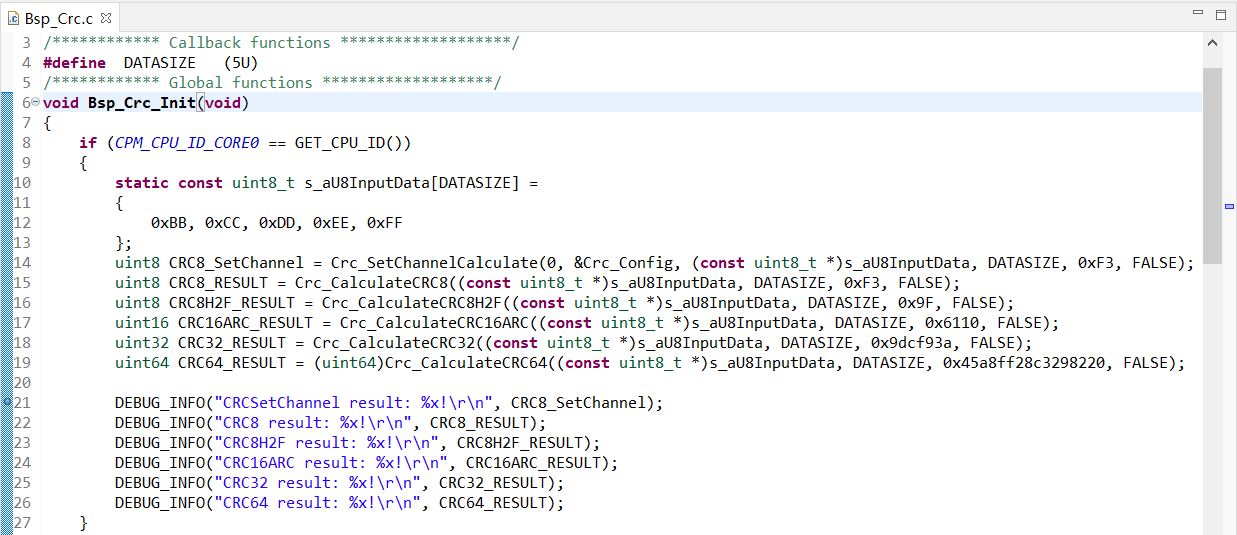

2.4  Bsp_Crc.c

APP -> Source 文件夾下，Bsp_Crc.c 裡面有 CRC 示例代碼。

▲ 圖 2.5

三、燒錄 & 調試

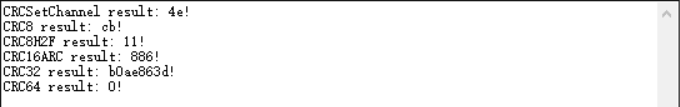

將工程編譯並燒錄到開發板並調試，串口調試助手顯示了各種方式校驗的結果。

        這裡要注意的是：在前面的配置中只設置了 CRC16_CCITT_FALSE 和 CRC16_ARC 兩種算法使用硬體的方式計算，那麼其它算法的計算方式默認選擇的是 RUNTIME 方式。

▲ 圖 3.1

四、MCAL CRC 模塊詳解

CRC 模塊提供 CRC 校驗算法的配置。

▲ 圖 4.1

• Crc Development Error Detection：CRC 模塊開發錯誤檢測使能
• Crc Multicore Enable：CRC 支持多核操作使能
• Crc Version Info API：CRC 版本信息顯示
• Crc8Mode： CRC_8BIT_SAE_J1850 算法使用的計算方式，可設置為：查表（CRC_8_TABLE）、實時計算（CRC_8_RUNTIME）、硬體（CRC_8_HARDWARE）。FC7300 的硬體 CRC 功能不支持 8 位，所以只能選擇查表和實時計算。
• Crc8H2FMode： CRC_8BIT_H2F 算法使用的計算方式，可設置為：查表（CRC_8H2F_TABLE）、實時計算（CRC_8H2F_RUNTIME）、硬體（CRC_8H2F_HARDWARE）。FC7300 的硬體 CRC 功能不支持 8 位，所以只能選擇查表和實時計算。
• Crc16Mode： CRC_16BIT_CCITT_FALSE 算法使用的計算方式，可設置為：查表（CRC_16_TABLE）、實時計算（CRC_16_RUNTIME）、硬體（CRC_16_HARDWARE）。FC7300 的硬體 CRC 功能支持 16 位，在選擇硬體 CRC 的時候，還需要在 Crc16 Hardware Instance 設置使用哪個 CRC 硬體：CRC_HW_INSTANCE_0 或者 CRC_HW_INSTANCE_1。
• Crc16ARCMode： CRC_16BIT_ARC 算法使用的計算方式，可設置為：查表（CRC_16ARC_TABLE）、實時計算（CRC_16ARC_RUNTIME）、硬體（CRC_16ARC_HARDWARE）。FC7300 的硬體 CRC 功能支持 16 位，在選擇硬體 CRC 的時候，還需要在 Crc16 Hardware Instance 設置使用哪個 CRC 硬體：CRC_HW_INSTANCE_0 或者 CRC_HW_INSTANCE_1。
• Crc32Mode： CRC_32BIT_ETHERNET 算法使用的計算方式，可設置為：查表（CRC_32_TABLE）、實時計算（CRC_32_RUNTIME）、硬體（CRC_32_HARDWARE）。FC7300 的硬體 CRC 功能支持 32 位，在選擇硬體 CRC 的時候，還需要在 Crc32 Hardware Instance 設置使用哪個 CRC 硬體：CRC_HW_INSTANCE_0 或者 CRC_HW_INSTANCE_1。
• Crc32P4Mode： CRC_32BIT_E2E_P4 算法使用的計算方式，可設置為：查表（CRC_32P4_TABLE）、實時計算（CRC_32P4_RUNTIME）、硬體（CRC_32P4_HARDWARE）。FC7300 的硬體 CRC 功能支持 32 位，在選擇硬體 CRC 的時候，還需要在 Crc32P4 Hardware Instance 設置使用哪個 CRC 硬體：CRC_HW_INSTANCE_0 或者 CRC_HW_INSTANCE_1。
• Crc64Mode： CRC_64BIT_ECMA 算法使用的計算方式，可設置為：查表（CRC_64_TABLE）、實時計算（CRC_64_RUNTIME）、硬體（CRC_64_HARDWARE）。FC7300 的硬體 CRC 功能不支持 64 位，所以只能選擇查表和實時計算。

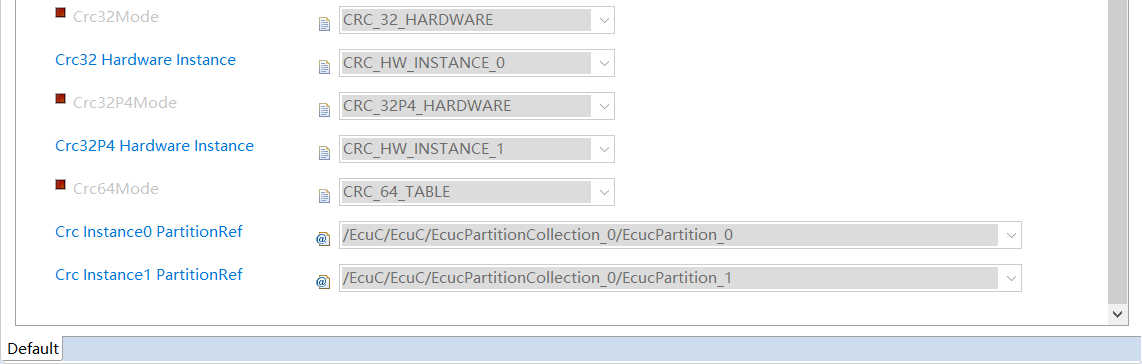

• Crc Instance0 PartitionRef 和 Crc Instance1 PartitionRef： 如果上面的算法使用了硬體計算，那麼就需要設置相應的 CRC 硬體的 Ecuc 分區鏈接，這個鏈接可以在 Crc Ecuc Partition Ref 頁簽下設置。



4.2 Crc Channels Configuration

       此頁簽下可以添加 CRC 通道。

▲ 圖 4.2

雙擊 Index 下的數字，可以對該通道進行設置。

▲ 圖 4.3

• Protocol Type : 選擇 CRC 的算法，包括：CRC_PROTOCOL_8BIT_SAE_J1850、CRC_PROTOCOL_8BIT_H2F、CRC_PROTOCOL_16BIT_CCITT_FALSE、CRC_PROTOCOL_16BIT_ARC、CRC_PROTOCOL_32BIT_ETHERNET、CRC_PROTOCOL_32BIT_E2E_P4、CRC_PROTOCOL_64BIT_ECMA。
• Logic Channel Name : 定義當前通道的名稱。
• Calculation Type : 選擇計算方式，包括：CRC_TABLE_CALCULATION、CRC_HARDWARE_CALCULATION、CRC_RUNTIME_CALCULATION。
• Partition Ref Of Channel : 選擇 Ecuc 分區。

      如果 Calculation Type 選擇了硬體的計算方式，那麼需要在 CRC Hardware Config 欄下面設置 Hareware Instance 。



4.3 Crc Ecuc Partition Ref

       此頁簽下可以添加 CRC Ecuc 分區的鏈接。

▲ 圖 4.3.1



4.4 CRC 模塊接口函數

       在 AutoSar 規範中 CRC 模塊的 API 有：Crc_SetChannelCalculate、Mcu_InitClock、Mcu_DistributePllClock、Mcu_GetPllStatus、Mcu_GetResetReason、Mcu_SetMode 等函數。

Crc_GetVersionInfo ：獲取版本號

Crc_CalculateCRC8 ：CRC8_SAE_J1850

Crc_CalculateCRC8H2F ：CRC8_H2F

Crc_CalculateCRC16 ：CRC16_CCITT_FALSE

Crc_CalculateCRC16ARC ：CRC16_ARC

Crc_CalculateCRC32 ：CRC32_ETHERNET

Crc_CalculateCRC32P4 ：CRC32_E2E_P4

Crc_CalculateCRC64 ：CRC64_ECMA

Crc_SetChannelCalculate ：設置 CRC 通道，如果設置了硬體計算方式，則在這個函數裡會初始化 CRC 硬體。所以在使用 CRC 的各種校驗之前，要先調用一次這個函數。

五、總結

        本文介紹了有關 CRC 模塊的配置並進行了模塊講解，如果您對這個模塊的配置有疑問，請聯繫我們。

六、參考文獻

(1)  AUTOSAR_SWS_CRCLibrary.pdf

(2)  FC7300 Reference Manual V0.3.pdf
