本文檔提供了芯馳 X9 系列 PTG4.3 版本的通用編譯燒寫方法，旨在指導用戶如何獲取密鑰、安裝所需工具、下載 buildsystem、同步代碼、配置編譯環境、編譯代碼以及進行鏡像燒寫和啟動。文檔詳細描述了每一步操作的具體命令和注意事項，確保用戶能夠順利完成整個編譯燒寫流程。
一、獲取密鑰並安裝
|
cd /workspace //workspace 是本 docker 中掛載的實體機目錄，
|
二、下載 buildsystem 並同步代碼
2.1 下載 buildsystem
|
cd /workspace/ptg4.3 |
2.2 配置編譯環境

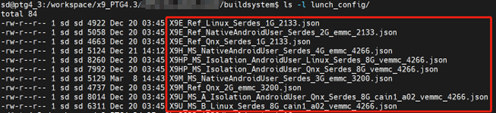

（1）查看全部的 PTG4.3 的編譯環境配置。
|
cd /workspace/ptg4.3/buildsystem/ |
（2）進行編譯之前先修改的 SHELL 變量,不然之後會報錯。
本次修改生效。
|
export SHELL=/bin/bash |

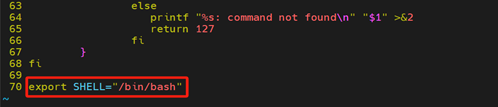

每次啟動容器都生效。
|
sudo vim /etc/bash.bashrc |
（3）選用合適的編譯環境配置。
X9HP 運行 Android + Linux 使用：
|
source lunch_sd.sh -c X9HP_MS_Isolation_AndroidUser_Linux_Serdes_8G_vemmc_4266.json -b X9_PTG4.3 -u customer_c |
X9M 運行 Android 使用:
|
source lunch_sd.sh -c X9M_MS_NativeAndroidUser_Serdes_3G_emmc_3200.json -b X9_PTG4.3 -u customer_c |
X9E 運行 Android 使用：
|
source lunch_sd.sh -c X9E_Ref_NativeAndroidUser_Serdes_2G_emmc_2133.json -b X9_PTG4.3 -u customer_c |
X9E 運行 Linux 使用：
|
source lunch_sd.sh -c X9E_Ref_Linux_Serdes_1G_2133.json -b X9_PTG4.3 -u customer_c |
2.3 常見配置修改

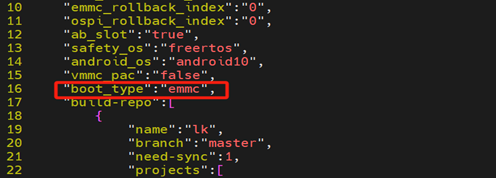

2.3.1 啟動方式變更
（1）如果客戶在板上只有 emmc（ 或者貼了 norflash，但要使用 emmc 方式啟動 ）。
請在相應的編譯環境配置文件中添加啟動方式參數：
|
cd /workspace/ptg4.3/buildsystem/ |
（2）如果客戶在板上貼了 norflash，並且希望啟動方式由 norflash 啟動，則不需要做任何更改，默認啟動方式即 norflash 啟動。

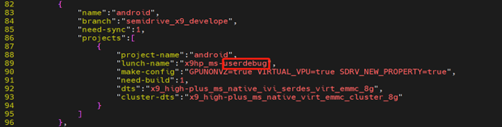

2.3.2 android 開啟 userdebug 模式
如果客戶運行的是 android 系統，建議在配置時就修改為 xxx-userdebug 模式：
|
cd /workspace/ptg4.3/buildsystem/ |
2.4 同步代碼
（1）同步初始化工具。
|
make inittools |
（2）同步所有代碼。
|
make sync_all |
也可以分步進行同步。
|
make sync_rtos |
三、編譯代碼
3.1 編譯前安裝依賴工具
|
sudo apt-get update |

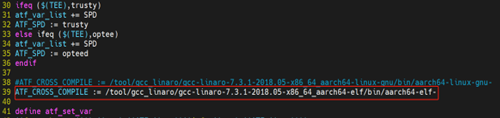

3.2 修改編譯 atf 的交叉編譯器
|
cd /workspace/ptg4.3/buildsystem/ |
3.3 編譯
（1）編譯全部代碼。
|
make build_all |
也可以分步編譯
|
make lk make freertos make atf make android //運行 Android 需編譯 make linux //運行 Linux 需編譯 make baremetal |
（2）打包。
|
make genpac |

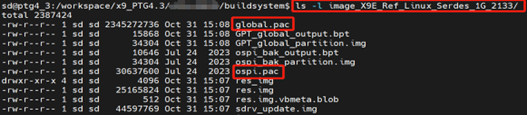

（3）鏡像包在 image_X9xxxx/ 目錄中，請拷貝到 window 系統中使用 SDTOOLBOX 燒寫（參考第三章節：鏡像燒寫與啟動）。
Emmc 啟動模式只會生成 global.pac,
Norflash 啟動模式會生成 ospi.pac 和 global.pac 兩個鏡像包。
四、鏡像燒寫與啟動
此處鏡像燒寫部分參考《X9H 核心板和底板硬體使用手冊_Rev2.01》。
4.1 下載程序撥碼開關
當下載程序的時候，撥碼開關 4 腳打到 ON 的位置，進入 USB 下載模式，如下圖：
Norflash 啟動（參考 2.3.1，json 文件配置的需是 norflash 啟動），撥碼開關 4 腳打回 OFF 的位置，[4-1] 高 -> 低位為 0000：
Emmc 啟動（參考 2.3.1，json 文件配置的需是 emmc 驅動），撥碼開關 4 腳打回 OFF 的位置，1 腳打到 NO 的位置，[4-1] 高 -> 低位為 0001：
4.2 驅動安裝

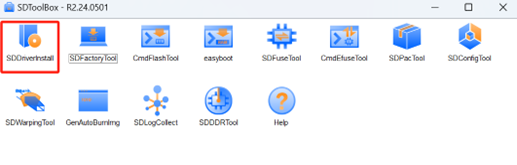

（1）下載最新版本的 SDTOOLBOX。

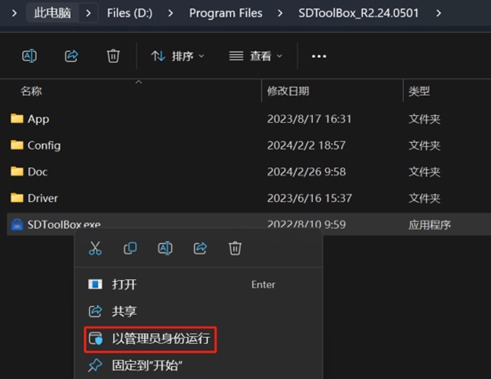

（2） 以管理員身份安裝驅動。
（3）驅動安裝。
4.3 USB 燒寫

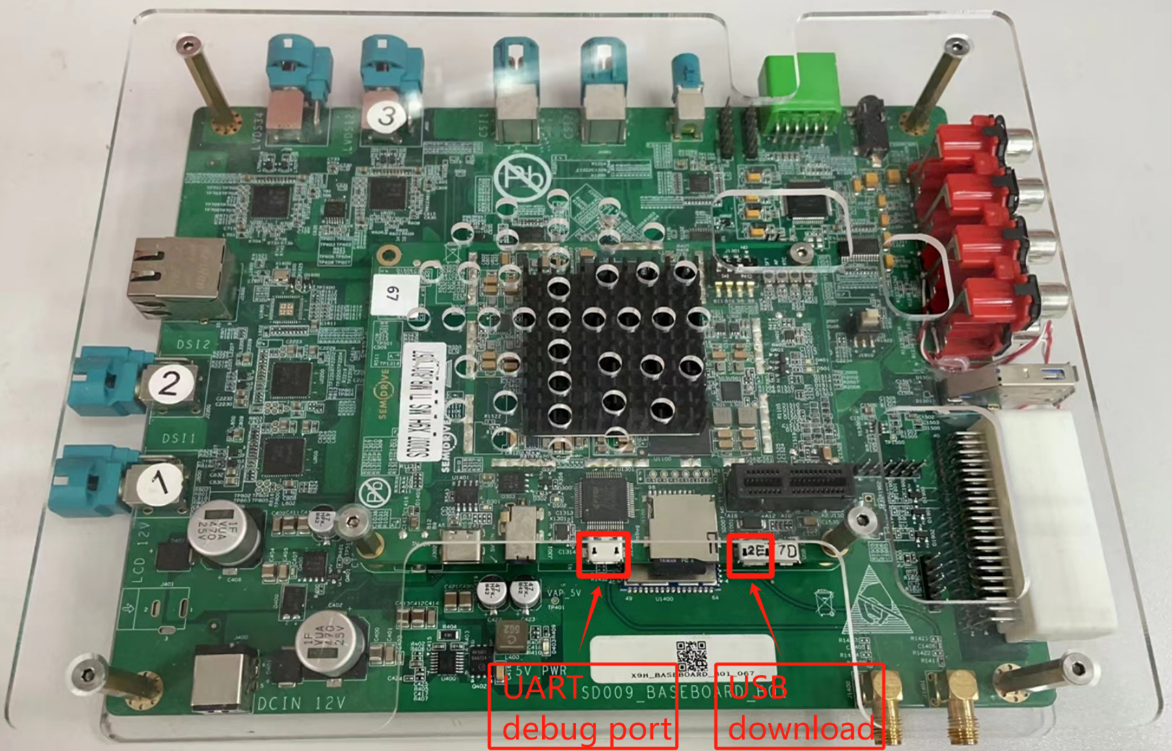

（1）按 3.1 章節中方式把撥碼打到燒寫模式，使用 usb 線連接下載口和電腦。

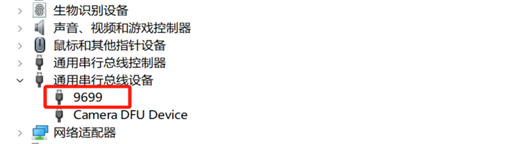

（2）如果 X9 進入下載模式，在設備管理器中能看到 9xxx 字樣的設備。
（3）加載鏡像。
進入工廠工具。

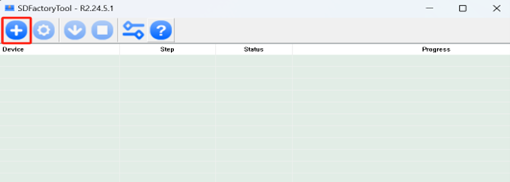

點擊加號圖標加載鏡像。

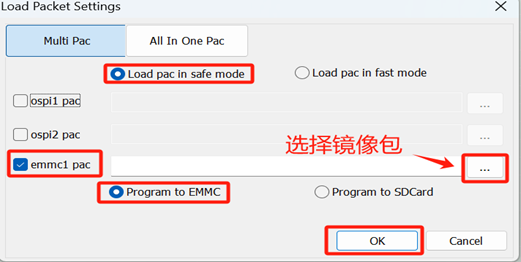

a. Emmc 啟動模式。
如果是 Emmc 啟動模式，按如下勾選，並選擇鏡像包。

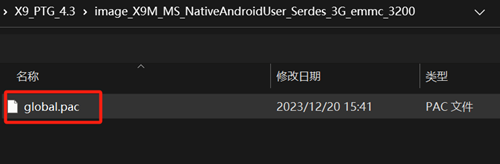

Emmc 驅動模式鏡像包只有一個,參考如下：

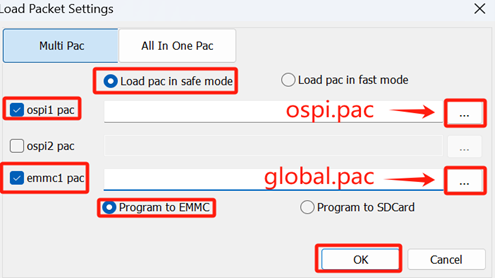

b. Norflash 啟動模式。
如果是 norflash 啟動模式，按如上勾選，並選擇鏡像包。
Norflash 啟動模式鏡像包有兩個，參考如下：

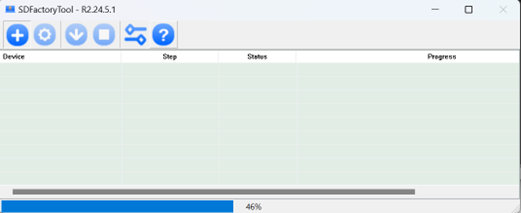

等待鏡像加載。
（4）鏡像燒寫。
點擊下載按鈕開始燒寫，下載時長會根據鏡像大小和 usb 口的速度有所不同，燒寫成功如下。
4.4 Demo 板啟動

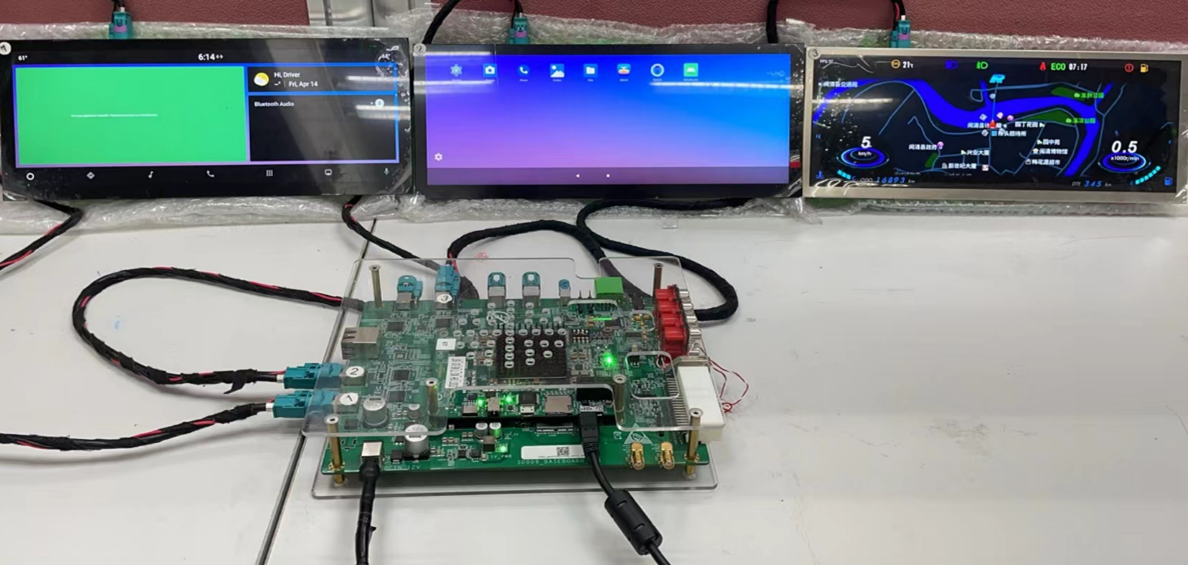

根據 3.1 章節把撥碼打回 emmc 啟動模式 0001，或者 norflash 啟動模式 0000，再上電啟動，如下圖是 X9HP 運行 Android 中控和 Linux 儀表屏。
五、總結
本文詳細介紹了芯馳 X9 系列 PTG4.3 版本的編譯燒寫流程，包括獲取密鑰、安裝依賴工具、下載和配置 buildsystem、同步代碼、修改編譯環境、編譯代碼以及鏡像燒寫和啟動。文檔中提供了詳細的命令和步驟，幫助用戶根據不同的硬體配置（如 X9HP、X9M、X9E 等）和操作系統需求（Android 或 Linux）進行相應的配置和編譯。此外，還涉及了啟動方式的變更、android userdebug 模式的開啟以及 USB 燒寫的具體操作，確保用戶能夠成功燒寫鏡像並啟動 Demo 板。
六、參考文獻
《SD_X9_PTG4.3_release_notes.pdf》
《X9_SDK_用戶手冊_Rev1.7 》
《X9H核心板和底板硬體使用手冊_Rev2.01 》
歡迎在博文下方留言評論，我們會及時回復您的問題。
如有更多需求，歡迎聯繫大聯大世平集團 ATU 部門：atu.sh@wpi-group.com 作者：好景虛設
