一、RK2118M 簡介
隨著智能座艙的快速發展，對音頻需求的極大增加，催生了複雜的硬體連接，多喇叭，多麥，多音區的實際場景，也同時需要更豐富的接口能力，更高的 AI 算力，更具性價比的音頻處理晶片。
RK2118M 是一款高性能三核 HiFi4 DSP 處理器，專為智能語音交互、音頻輸入/輸出處理等多方面的車載音頻應用而設計。 集成 FIR/IIR 加速器和異步採樣率轉換器硬體引擎， 進一步提升整體音頻處理能力，以滿足音頻處理要求。 此外 RK2118M 還集成了一個專為音頻設計的 NPU，可用於音頻 AI 處理。
RK2118M 集成雙核 STAR-M33 處理器來運行操作系統、UI 渲染和應用協議棧等。集成 1024KB 系統內存和 eXecute In Place (XIP) Flash 接口使 RK2118M 能夠靈活地適應不同的應用開發。
RK2118M 集成了豐富的外設接口，如 SAI（串行音頻接口，兼容 I2S、PCM、TDM 協議）、PDM、SPDIF、RMII、UART、I2C、SPI、PWM、CAN、SARADC 等，可以滿足不同的應用開發，降低硬體開發複雜度和開發成本。

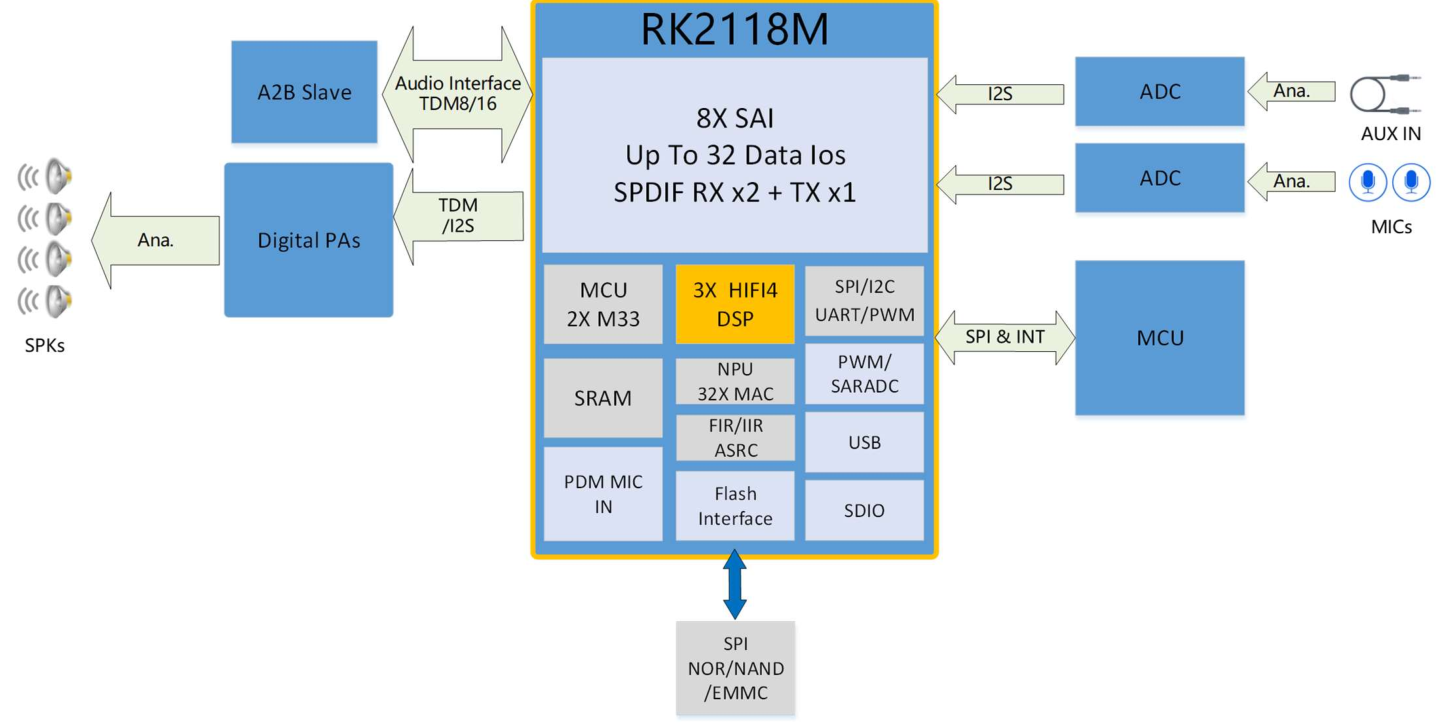

圖（1）展示了 RK2118M 的內部資源和車載音頻系統應用。
圖（1）

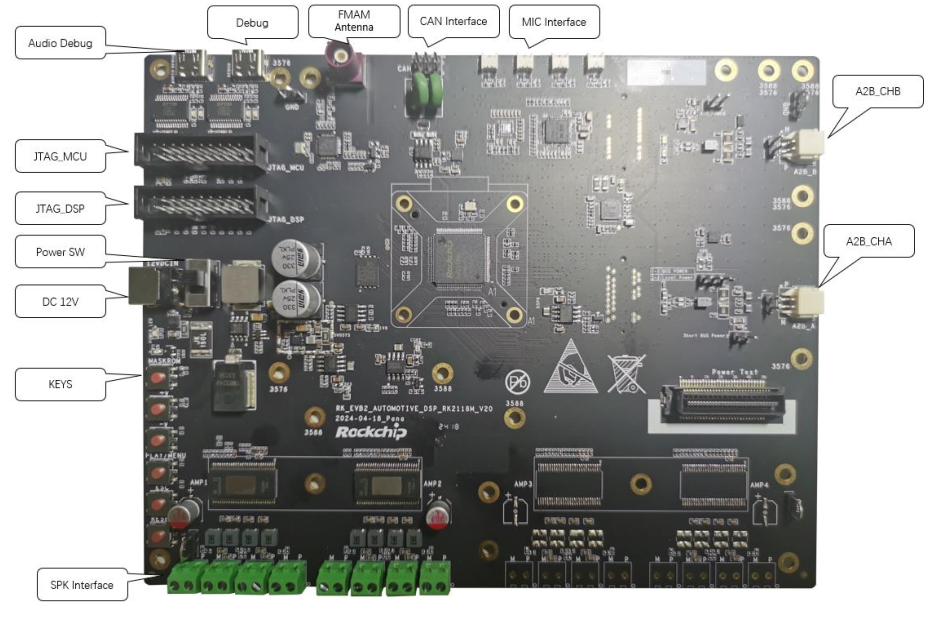

RK_EVB2_AUTOMOTIVE_DSP_RK2118M_V20 是瑞芯微官方發布的 EVB，採用分立電源供電方案，存儲採用 SPI Nor Flash。支持 FM/AM 接收器、A2B 晶片、ADC、音頻功放、座艙 SOC 等車載應用中常用的設備。 RK2118M 具有靈活方便的 IO 矩陣功能，可在矩陣 IO 上復用 UART、I2C、SPI、PWM、CAN、SARADC 等外設接口，集成了一個穩定的可量產化的方案。EVB 功能接口如圖（2）所示：
圖（2）
二、開發環境
RK2118M SDK 編譯開發環境採用 64bit Ubuntu20.04 或 Ubuntu18.04 的實體機或 WSL(Windows Subsystem for Linux)來使用Ubuntu，具體安裝可參考：https://learn.microsoft.com/zh-cn/windows/wsl/install。編譯工具選用的是 RT-Thread 官方推薦的 SCons + GCC，SCons 是一套由 Python 語言寫的開源構建系統， GCC 交叉編譯器由 ARM 官方提供。本文檔採用 WSL Ubuntu18.04 作為開發系統。
準備好開發系統之後，按照以下步驟安裝必需的工具：
①更新系統軟體包列表
$sudo apt update
②安裝 gcc-arm-embedded （實際操作可能會不成功，但不影響 SDK 的構建）
$sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa
$sudo apt-get update
$sudo apt-get install gcc-arm-embedded
③安裝 scons clang-format astyle build-essential 等工具
$sudo apt-get install scons clang-format astyle build-essential dosfstools libncurses5-dev
④安裝 python
$sudo apt-get install python3
$sudo apt-get install python3-pip
⑤下載交叉編譯器
$tar xvf arm-gnu-toolchain-13.2.rel1-x86_64-arm-none-eabi.tar.xz
$export RTT_EXEC_PATH=/path/to/toolchain/arm-gnu-toolchain-13.2.Rel1-x86_64-arm-none-eabi/bin

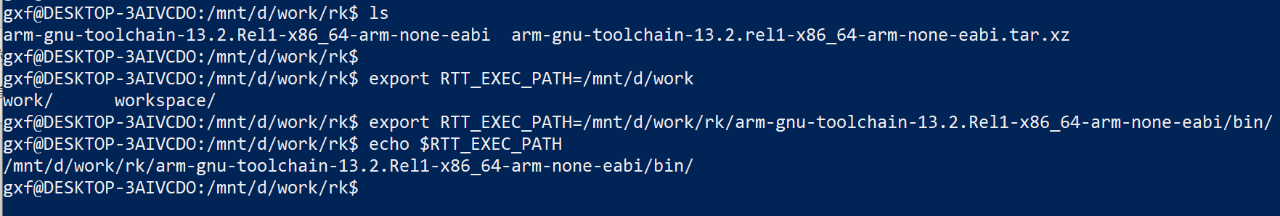

以上操作過程參考圖（3）
圖（3）
三、SDK 下載與編譯
RK2118 的 SDK 通過瑞芯微代碼服務器對外發布。獲取 RK2118 RT-Thread 軟體包。需要向瑞芯微技術窗口（fae@rock-chip.com）獲取。

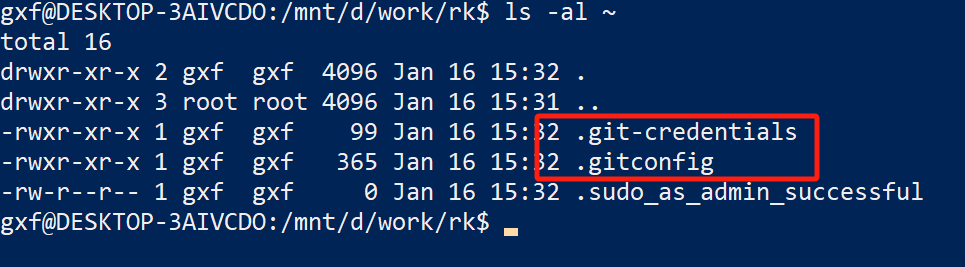

SSH 公鑰進行服務器認證授權。獲取後可以將對應的文件放在系統家目錄下，如圖（4）所示。
圖（4）
使用 repo 同步代碼

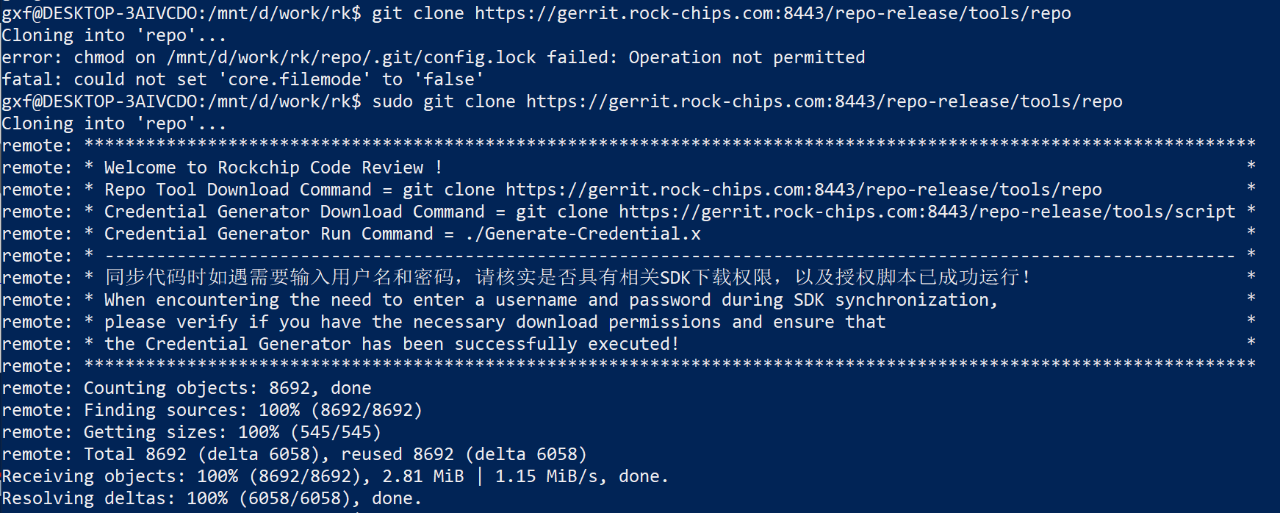

①下載 RK repo（即使系統中已經有 repo，依舊推薦使用 RK 提供的 repo，避免無法預期的錯誤）
$sudo git clone https://gerrit.rock-chips.com:8443/repo-release/tools/repo
圖（5）（6）（7）（8）展示了成功完成代碼同步的列印信息。
圖（5）

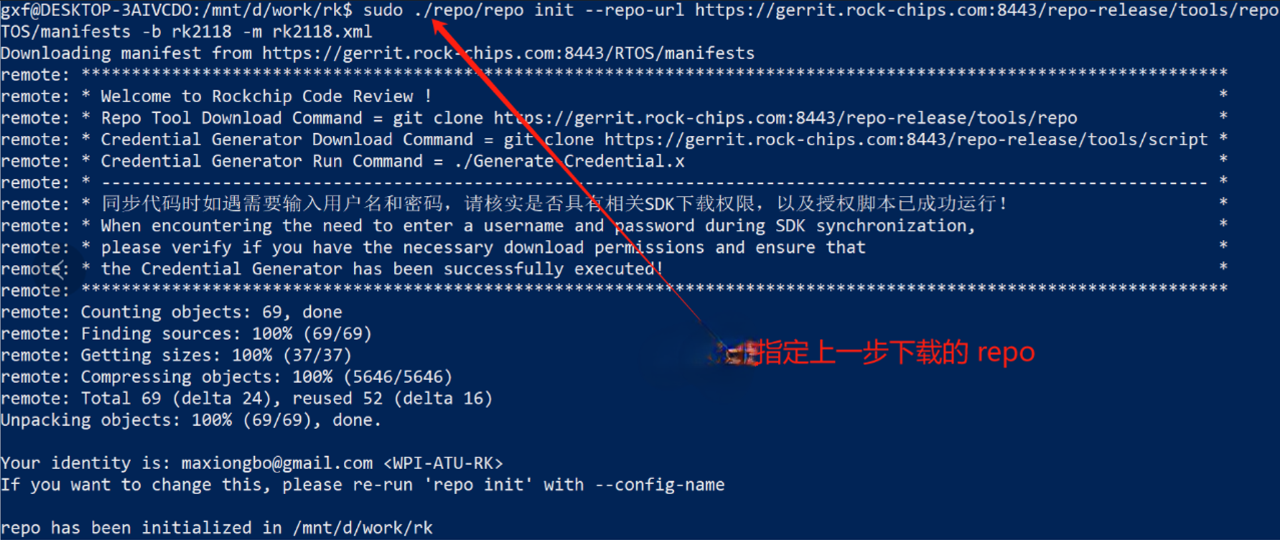

$sudo ./repo/repo init --repo-url https://gerrit.rock-chips.com:8443/repo-release/tools/repo -u https://gerrit.rock-chips.com:8443/RTOS/manifests -b rk2118 -m rk2118.xml
圖（6）

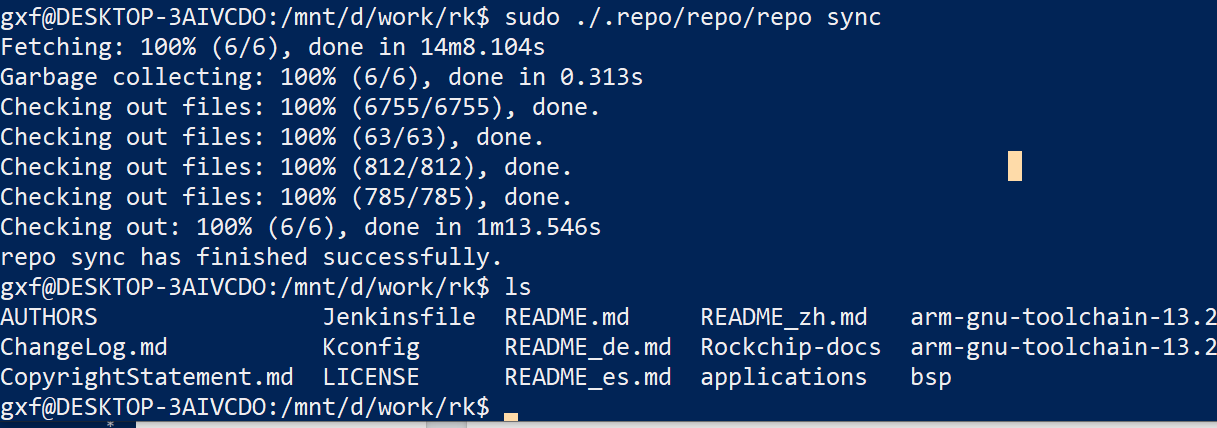

③ 代碼同步
$sudo .repo/repo/repo sync
圖（7）

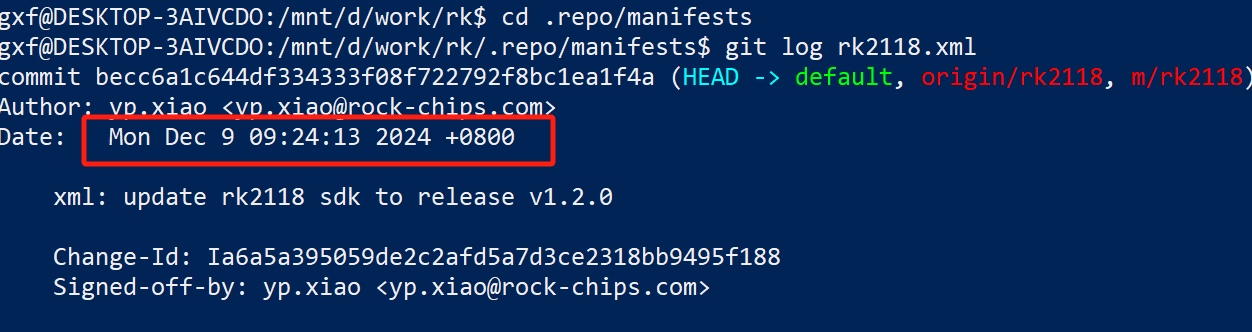

④ 版本確認
$cd .repo/manifests
$git log rk2118.xml
圖（8）
⑤ 代碼編譯
確認 RTT_EXEC_PATH 有被正確設置
$cd bsp/rockchip/rk2118
$./build.sh board/adsp_demo/setting.ini
生成的固件位於 Image/Firmware.img
四、下載運行
下載工具在 SDK 的 bsp\rockchip\tools\ 路徑下，解壓 SocToolKit_v2.1_20241202_01_win.zip,

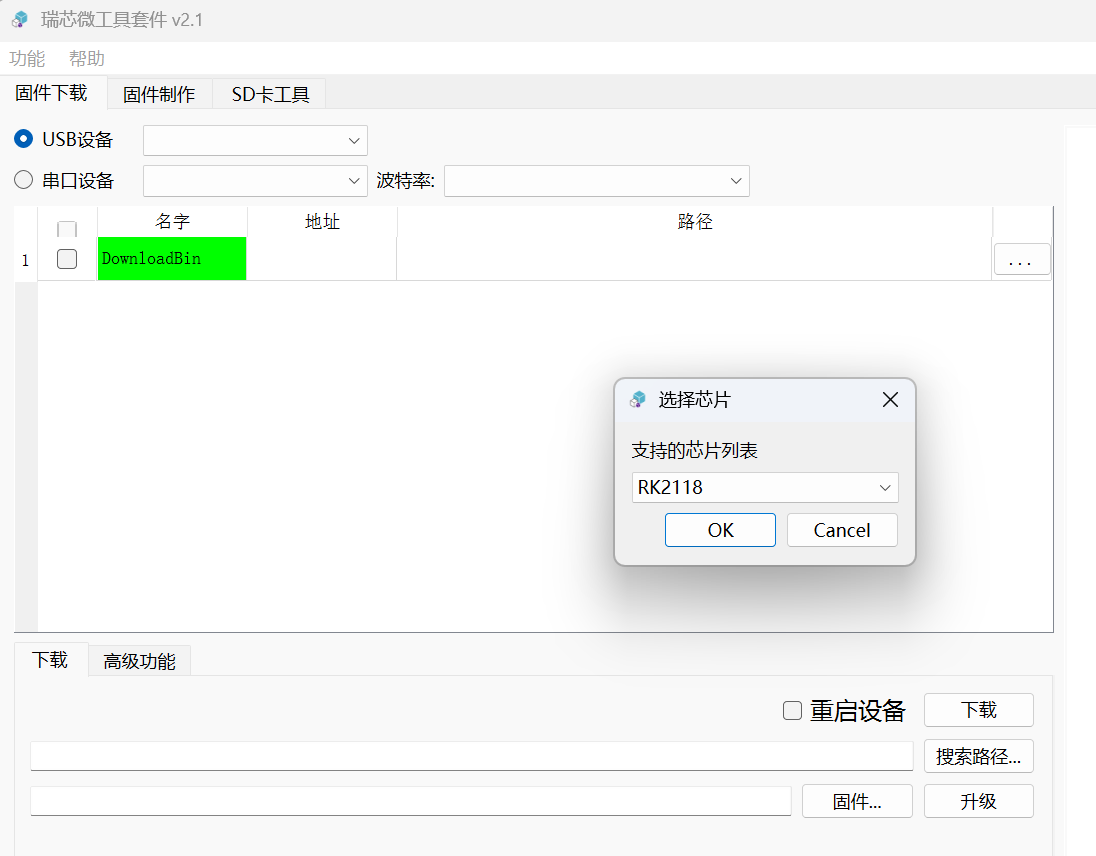

雙擊 SocToolKit 應用程序，出現圖（9）所示的界面。點擊 OK 。
圖（9）
然後按照如下步驟依次操作：
① 點擊選中串口設備，根據 PC 設備管理器，選擇對應的串口，並設置波特率 1500000。
② 右擊鼠標，選擇添加，增加一個下載項目，命名為 fw，flash 地址為 0x00000000。
③ 選擇 DownloadBin 下載項文件 bsp\rockchip\rk2118\Image\MiniLoaderAll.bin，
該項會通過串口下載到 RK2118M 的 SRAM 中並運行，用於下載其他文件到 falsh。
④ 選擇 fw 下載項 bsp\rockchip\rk2118\Image\Firmware.img，這是上一章節中編譯
好的運行在 MCU0 上的 RT-Thread 鏡像。

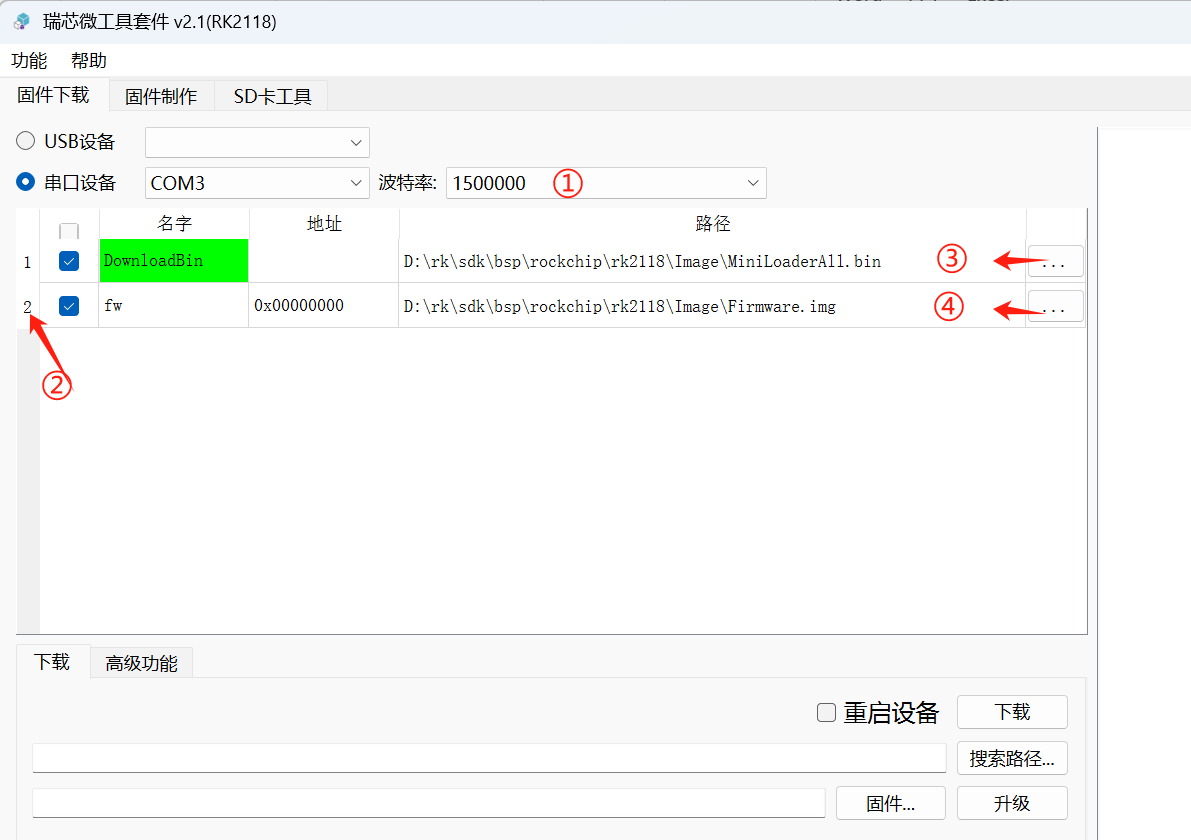

完成上述操作後，下載工具界面顯示如圖（10）所示。
圖（10）

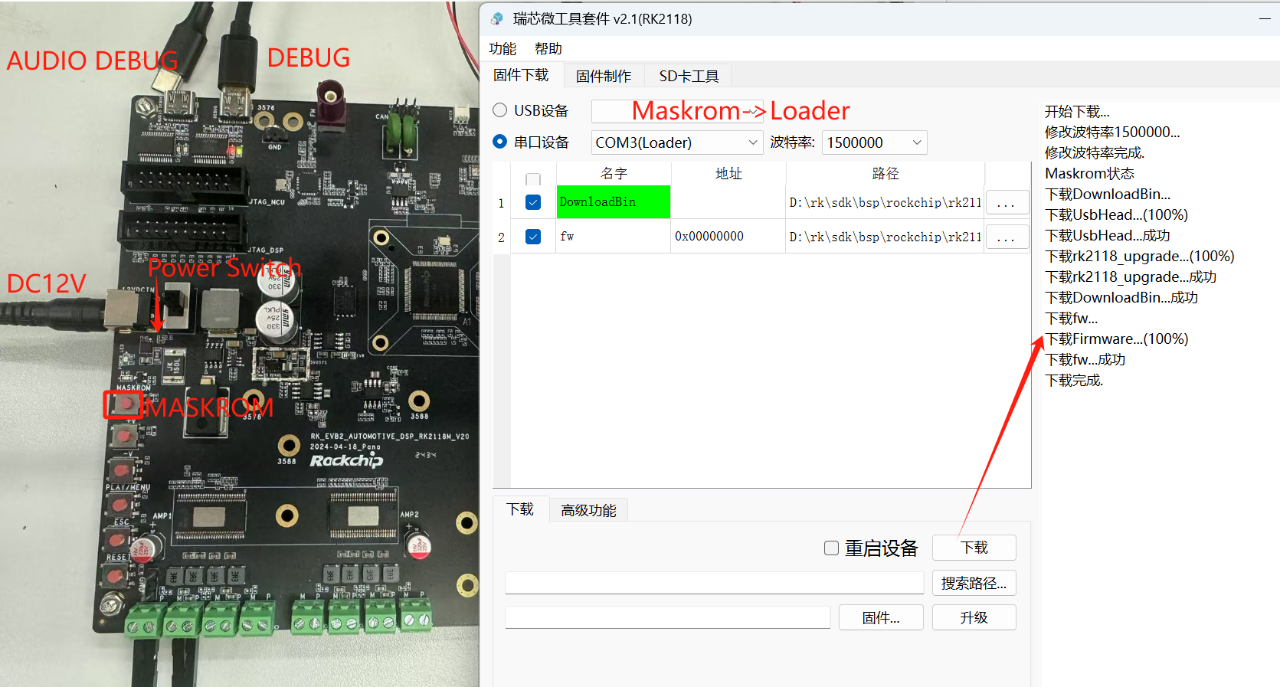

最後將板子按照圖（11），鏈接好 12V 電源和下載串口，在按住 maskrom 按鈕的同時將電源
開關向下撥到 ON 位置，此時下載工具串口設備欄顯示 Maskrom，點擊下載按鈕，開始下載
固件，對應的串口設備欄顯示 Loader。
注意：在執行下載任務時，務必將 AUDIO DEBUG 開發板側接線拔掉，否則會下載失敗，且無任何提示。
圖（11）

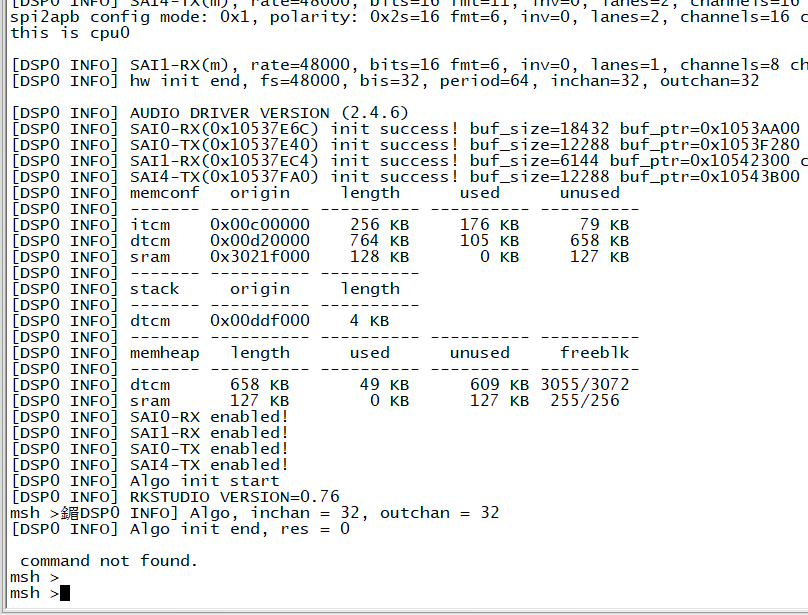

下載完成後，關閉下載工具（防止占用），使用串口工具打開對應的 COM 口，板子重新上下電，串口工具會列印出啟動 LOG，見圖（12）
圖（12）
五、參考文獻
Rockchip_RK2118M_EVB_V20_User_Guide_V1.0_20240820_CN.pdf
Rockchip_RK2118_Quick_Start_RT-Thread_CN.pdf
Rockchip_RK2118_RT-Thread_SDK_Release_CN.pdf
歡迎在博文下方留言評論，我們會及時回復您的問題。
如有更多需求，歡迎聯繫大聯大世平集團 ATU 部門：atu.sh@wpi-group.com 作者：老哥三五瓶
更多資訊，請掃碼關注我們！
