EVLSERVO1是基於STSPIN32G4的高功率電機評估套件，本設計以STSPIN32G4為中心，這是一款系統級封裝，集成了具有豐富可編程功能的三相半橋柵極驅動器，混合信號STM32G431微控制器，以及先進的電源管理，在內部集成所需的電源，所有這些都在緊湊的9x9 mm VFQFPN封裝中。
該評估套件旨在驅動三相無刷電機，得益於ST 第八代 MOSFET STL160N10F8，具備低內阻與低Qg，可以讓STSPIN32G4以1A的驅動能力驅動雙管，持續輸出2KW的功率（如果添加外部風扇進行冷卻，可持續輸出3KW的功率）；

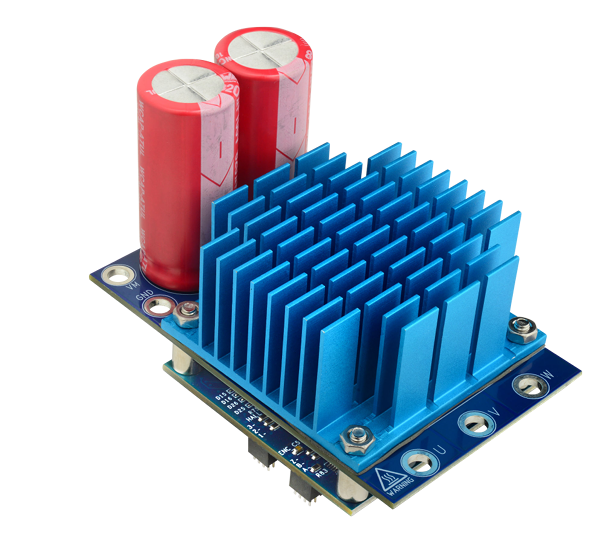

由於電源板和控制板堆疊在一起，EVLSERVO1具有50 mm x 80 mm x 60 mm的非常緊湊的外形；
該系統適用於母線電壓高至48 V的應用，最高耐壓可達75 V。
MCSDK可以支持BLDC&FOC算法源碼；
板載磁編與霍爾接口,SPI接口；

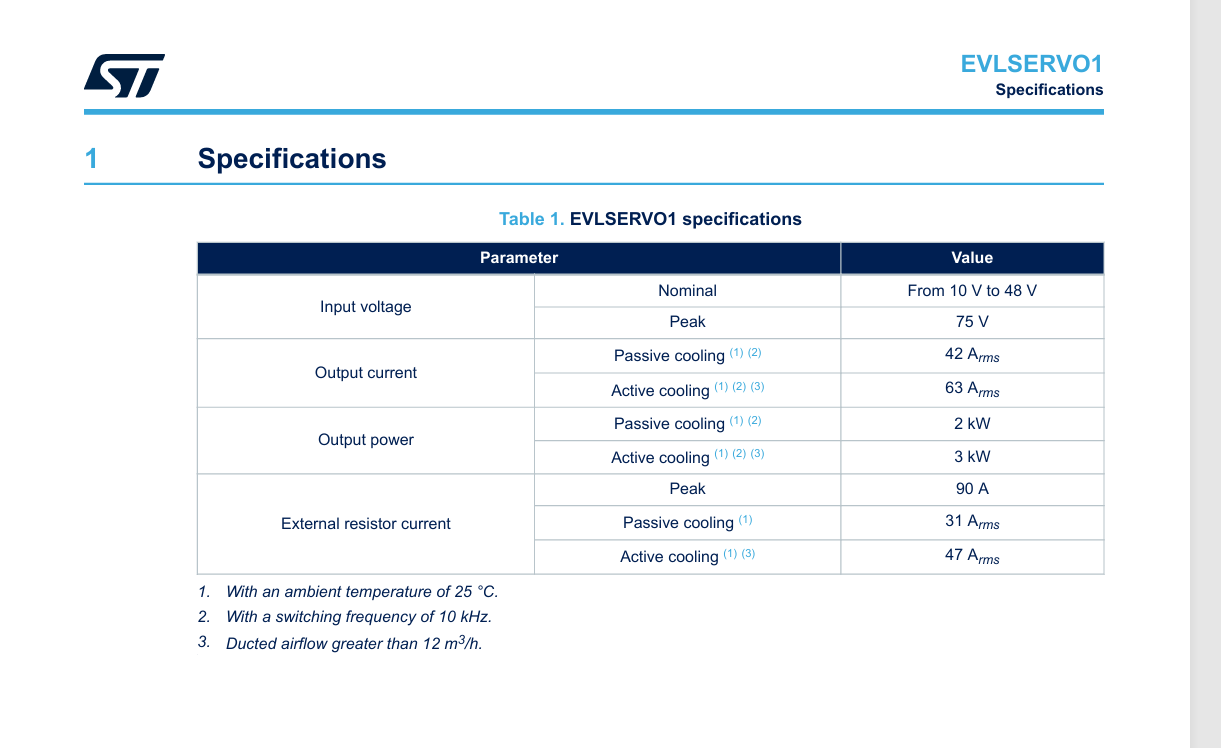

母線輸入電壓範圍：10 VDC ~ 48 VDC ;
輸出功率可達2KW；
