開關電源副邊同步整流，目前主流的控制方案都是以電流型為主，通過檢測流過同步整流管的電流大小來自主調整驅動信號的強弱。當輸出負載電流小於一定值時，控制IC就不發驅動信號或者乾脆降低驅動信號的電壓值；當負載電流大於一定值時，控制IC發完整的驅動信號。這裡的完整信號是指驅動同步整流管開通的信號電壓值到達10V左右。

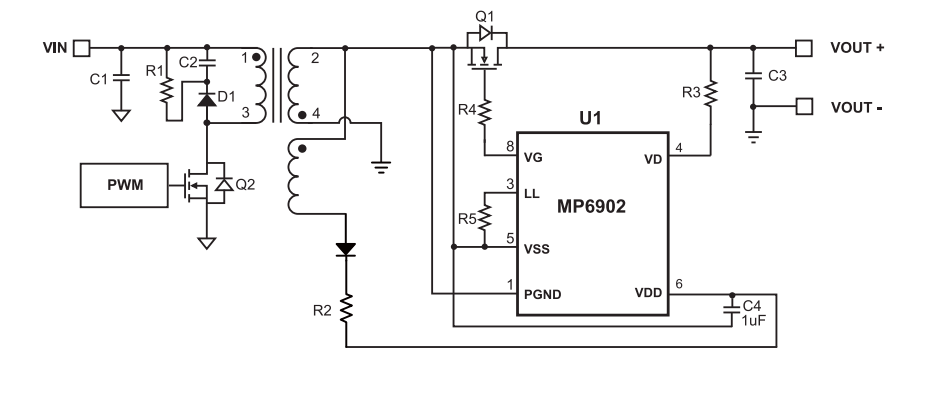

以MPS的MP6902為例，來具體講解這個控制策略。下圖為其應用電路，來自MP6902的規格書。
MP6902的1腳為零電位參考地，4腳為電流檢測腳，當4腳檢測到足夠的電壓值時（電流流過同步管Q1形成的壓降），8腳就會發出高電位信號令Q1導通。規格書里有寫道，4腳的閾值電壓是-70mV, 也就是說Q1的導通壓降值有-70mV或小於此值，就能保持完全開通狀態。但如果是大於-70mV，那同步管Q1就不會完全開通或不開通。
現在的問題是，當負載電流不是那麼大，並且Q1的導通阻抗很低，低壓MOS一般為幾個毫歐，那麼4腳檢測到的信號就會偏弱，這時MP6902就不發高電位導通信號，Q1就不導通，只能通過Q1的體二極體整流。但體二極體整流的效率低，儘管是偏小的電流，其損耗依然比Q1導通時要大。
這個現象是大部分電流型同步整流控制器的通病，飽受很多代理商和客戶的不滿。囿於此，需要我們給出相應的解決辦法，而破局的關鍵在於4腳的檢測閾值。雖然晶片內部已經將閾值定死了，但可以通過外部電路去優化，我們可以在4腳加一個負偏置電壓，以降低來自同步管的採樣電壓。這樣就可以在偏小一些負載電流的情況下開通同步管，提高輕載時的電源效率。具體實施的優化方案就是在MP6902供電繞組上，額外再取出一路負電壓，將取出的負電壓通過電阻分壓的形式接到4腳。這樣一來，4腳對來自同步管的壓降信號依賴性就降低了，可以用更低的壓降開啟同步管。
