TSC211介紹:
TSC210、TSC211、TSC212、TSC213、TSC214和TSC215是一系列零漂移電流感測放大器，可以在-0.3至+26 V的共模電壓範圍內通過分流電阻器感測電流，無論電源電壓如何。它們有三種不同的版本，每種版本都有不同的增益。TSC21x採用特定的零漂移架構設計，可以實現高精度。這些支持2.7至26 V的寬電源電壓範圍和-40至125°C的工業溫度範圍內完全工作。
TSC21x是電流感測放大器，可用於各種功能，如精確電流測量、過電流保護、電流監測、反饋迴路。
技術規格：
•寬共模電壓：-0.3至26V
•偏移電壓：最大±35μV（TSC210）
•2.7至26 V電源電壓
•可獲得不同的增益
•TSC210（200 V/V）
–TSC211（500 V/V）
–TSC212（1000 V/V）
–TSC213（50 V/V）
–TSC214（100 V/V）
–TSC215（75 V/V）
•增益誤差：最大±1%。
•偏移漂移：最大0.1μV/°C。
•增益漂移：最大20ppm/°C。
•靜態電流：100μA
•QFN10（1.8x1.4）和SC70-6
可應用的範圍：
•電信設備
•電源管理
•筆記本電腦
•工業應用
•電池充電器

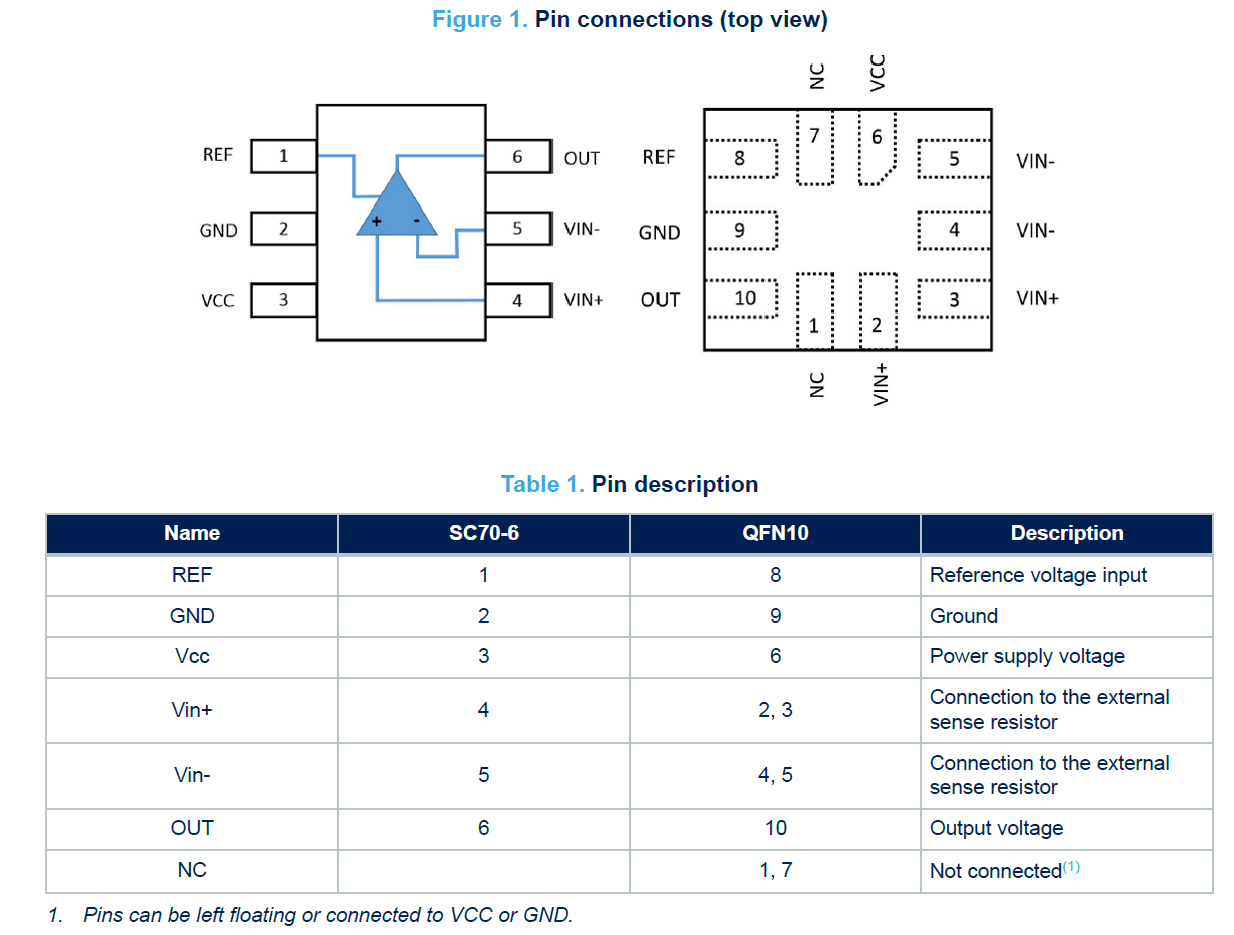

Pin腳分布：

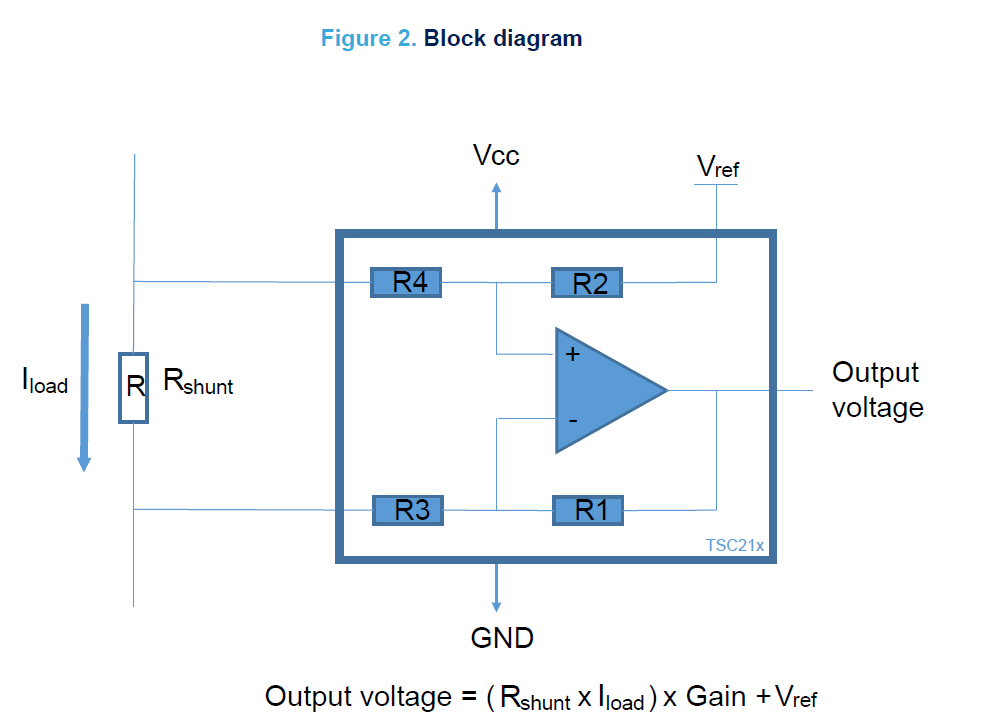

Block diagram
