TJA112X 汽車以太網安全通信架構

關鍵字 :NXPTJA1120TJA1121Ethernet PHY

1. 概述

隨著自動駕駛及車載網絡技術的發展，汽車內部通信需求日益增長，對高效、安全的通信協議和硬件的需求也越來越高。TJA112X 是一款符合 1000BASE-T1 標準的以太網物理層（PHY），支持 MACsec 安全協議，為車載網絡提供了高帶寬、低延遲和高安全性的解決方案。TJA112X設計基於汽車以太網通信架構，實現高效、安全的數據傳輸。
實現安全通信 : 利用 TJA112X 的 MACsec 功能，保障車載網絡的數據完整性和機密性。
  高效網絡架構 : 基於 1000BASE-T1 技術，支持長達 15 米的屏蔽或非屏蔽雙絞線通信。
  功能安全合規 : 遵從 ISO 26262 標準，實現 ASIL-B 級別的功能安全。
  時間同步： 借助 IEEE 1588v2 Timestamp功能，實現高精度的全局時間同步。

2. 硬件架構

PHY 接口：使用 TJA112X 提供的 RGMII 或 SGMII 接口，與主控制器MCU（如 : NXP S32K 系列）進行通信。
-TJA1121A：支持 RGMII接口。
-TJA1121B：支持 SGMII 接口。
供電管理： 設計支持 1.8V、2.5V 和 3.3V 的多電壓供電系統。
診斷功能： 集成 TJA112X 的內建自測（BIST）功能，用於實時監控Link Quality。
低功耗模式 : 支持 OPEN Alliance TC-10 標準的睡眠/喚醒功能，通過數據線實現喚醒轉發，降低開發成本。

3. 安全通信

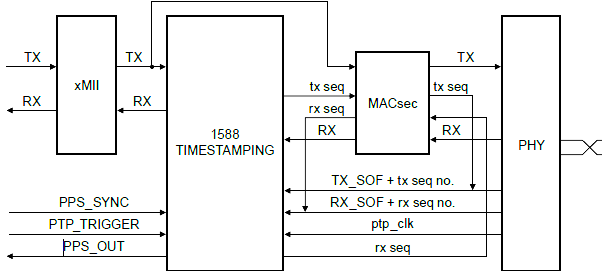

MACsec 配置 : 配置 TJA112X 的 IEEE 802.1AE-2018 MACsec 子系統，實現點對點及端到端的加密通信。
密鑰管理： 支持 AES-GCM-128 和 AES-GCM-256 加密算法，並通過 MDIO 接口進行密鑰更新。
