集成保護功能及專用輸出狀態引腳，簡化功能安全及低中功率通用直流電機驅動應用設計

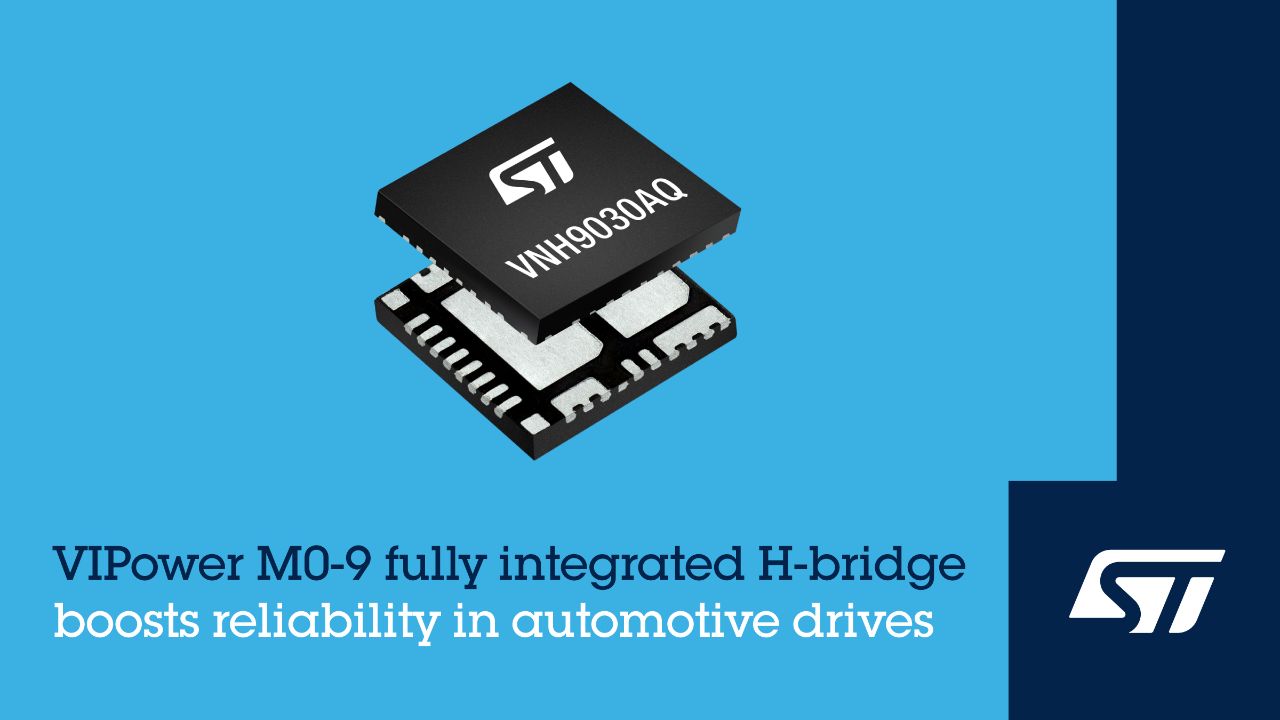

意法半導體VNH9030AQ集成化全橋直流電機驅動器適用於功能安全應用等多種汽車用途，不僅集成了先進的診斷功能，還配備了顯示實時輸出狀態的專用引腳，減少了對外部電路的需求，降低了物料成本。
VNH9030AQ每個橋臂的導通電阻RDS(on)為30mΩ，能夠高效處理中低功率直流電機驅動應用，例如，車門控制模塊、清洗泵、電動尾門、電動行李箱、座椅調節器等。
片上集成的無耗散功耗的電流檢測電路監測流過晶片的電流，辨別電機的每個相位，提高驅動器的整體能效，節省外部元器件。在整個工作溫度範圍內，驅動器能夠保持很低的待機功耗，降低了驅動器在區域控制器平台中的應用難度。
VNH9030AQ集成了高低邊MOSFET開關管以及柵極驅動器、診斷功能，以及瞬態過壓、欠壓、短路保護功能和交叉導通預防功能。MOSFET可以並聯或串聯的配置靈活性使其適用於多電機系統或其他特定需求。
該新產品屬於採用意法半導體VIPower M0-9技術的產品家族，該技術可以高效單片集成功率級和邏輯電路。全系產品均採用創新的增強散熱性能的6mm x 6mm三焊盤QFN封裝，以優化驅動器底部散熱效率。此外，全系產品還共用引腳排列，以簡化電路板布局和軟體二次使用。
VNH9030AQ現已量產。了解更多信息，請訪問www.st.com/vnh9030aq-h-bridge-dc-motor-driver。
