CNVi是什麼？CNVi（Connectivity Integration），CNVi 即英特爾集成連接 I/O 接口，是英特爾專為 Wi-Fi 和藍牙無線設備設計的一種連接架構。
架構原理：
在 CNVi 架構下，網絡適配器中通常較大且昂貴的功能模塊，如 MAC 組件、內存、處理器以及相關的邏輯 / 固件等，都被移至 CPU 或晶片組（平台控制器中樞）內部。僅信號處理器、模擬和射頻（RF）功能保留在外部可升級的 CRF（Companion RF）模塊上，自 2019 年起該模塊採用 M.2 接口。
CNVi 不會占用 PCIe 總線數，也不會占用顯卡通道數，CNVi 技術將無線網卡的性能集合於 CPU 內，集成度比 PCIe 的無線網卡高，與中央處理單元緊密相連，性能更高，並可有效降低能耗。CNVi 技術把特定的 Wi-Fi 單元集合於處理器內，該項技術不會造成 CPU 負擔，散熱性能可以根據 CPU 的實時溫度參數進行精準調整，保持穩定運行。
但這些僅限於Intel平台CPU。
發展歷程
- CNVi 於 2017 年隨著 Gemini Lake 的發布而引入桌面平台。
- 2018 年因 Coffee Lake 引入了移動英特爾平台。
- 後續推出了 CNVio2、CNVio3 等接口標準，如WiFi 6 AX201 適配器需 10 代酷睿處理器支持（CNVio2），WiFi 7 BE201 網卡支持最新的 CNVio3 接口
CNVi 3介紹
WiFi 7 是新一代無線網絡標準，而 CNVI 3 是英特爾推出的用於連接無線網卡和主板的接口標準，二者相互關聯、相互促進，共同推動無線通信技術發展。
在性能方面：
CNVI 1 最初設計時，主要為了滿足當時無線網卡的基本數據傳輸需求，帶寬相對有限。CNVI 2 在 CNVI 1 的基礎上進行了一定的改進，帶寬有所提升，但仍然難以完全滿足高速率無線通信的需求，在應對一些大流量數據傳輸時可能會出現瓶頸。
但CNVi 3在原有的基礎上大幅提升了帶寬，能夠更好地支持新一代高速無線標準，如 Wi-Fi 6E 和 Wi-Fi 7 等。更高的帶寬意味著在進行高速數據傳輸，如 4K 甚至 8K 視頻的在線播放、大型文件的快速下載等場景下，數據能夠更流暢地在無線網卡和主板之間傳輸，減少延遲和卡頓現象。
同時Intel推出最新WiFi系列—WiFi7，WiFi 7 旨在提供比前代標準顯著更快的傳輸速度、更低的延遲和更高的容量。它通過一系列先進技術，如更高階的調製方式、更多的信道帶寬等，實現了理論上高達 46Gbps 的傳輸速率。CNVI 3 作為接口標準，大幅提升了帶寬，能夠為 WiFi 7 無線網卡與主板之間的數據傳輸提供充足的通道，確保 WiFi 7 的高速數據可以流暢地在設備內部傳輸，避免因接口帶寬不足而限制 WiFi 7 性能的發揮。
當 WiFi 7 無線網卡與支持 CNVI 3 的主板結合使用時，二者能夠協同工作，為用戶帶來更優質的網絡體驗。
在應用場景方面：
CNVi 1和CNVi 2 具備基本的無線通信功能，但在一些高級功能的支持上相對較弱。例如，對於多用戶 MIMO（MU - MIMO）技術的優化程度有限，在多設備同時連接的場景下，網絡性能的提升效果不夠明顯，但CNVi 3同時與WIFI7相互關聯，更適合對網絡性能有較高要求的場景，如企業辦公環境中的多設備高速互聯、數據中心的無線接入、智能家居設備的大規模連接等。在這些場景中，CNVI 3 的高性能和強大功能能夠充分發揮優勢，為用戶提供更優質的網絡體驗。

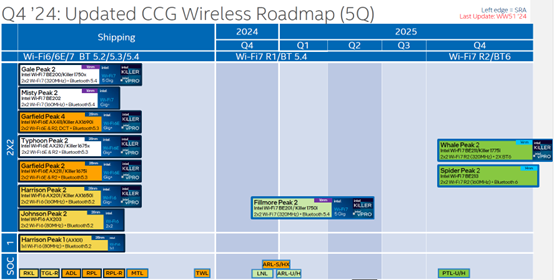

WiFi Roadmap
目前基於Intel CNVi接口的WiFi6及WiFi6E有以下型號
其中WiFi6的型號有AX101、AX201、AX203其中AX101為1X1天線WIFI模組
WIFI6E的型號為AX211和AX411供客戶選擇
WiFi7 BE201為2X2天線模組，與Intel最新Ultra平台 Lunar Lake和Arrow Lake-U/H匹配，配置了最新CNVi 3接口，在性能上大大提升
隨著無線通信技術的不斷發展，WiFi 標準和接口技術也在持續演進。WiFi 7 代表了當前無線網絡技術的前沿水平，而 CNVI 3 則是為了適配新一代無線網卡的需求而推出的接口標準。未來，隨著 WiFi 技術向更高版本發展，接口標準也可能會相應地進行升級和改進，以保持與無線網絡技術的同步發展，確保設備能夠始終支持最新的無線功能和性能。
內容參考來源：

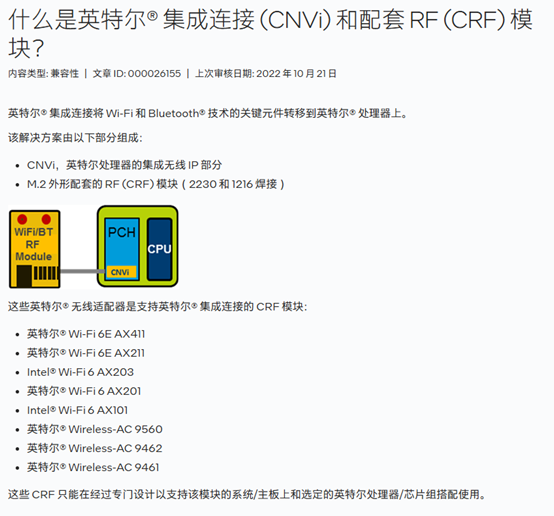

什麼是CNVI和配套RF：
https://www.intel.cn/content/www/cn/zh/support/articles/000026155/wireless.html

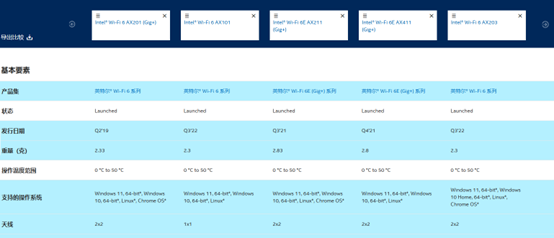

WIFI6和WIFI6E型號對比：

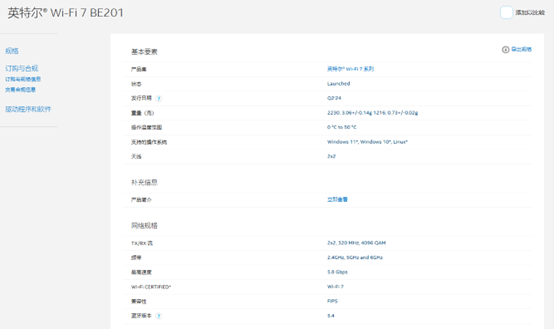

WIFI7型號：
