安森美PRISM生態系統，以模組化創新提高相機開發效率

安森美（onsemi）開發了一個高級圖像感測器模組參考設計 (Premier Reference Image Sensor Module，PRISM) 生態系統，大大縮短了原型開發週期，進一步減輕了工程負擔，提高了相機品質，並最終説明我們的客戶實現產品快速上市。它適用於早期感測器評估、生態系統開發、系統原型構建、系統概念驗證程式以及快速轉換到大規模量產。PRISM 生態系統及其工具、安森美的PRISM生態系統、PRISM 如何應對挑戰

PRISM 生態系及其工具

PRISM是由安森美為特定工業和消費圖像感測器應用開發的相機模組參考設計系統。

PRISM 生態系統可為使用者帶來以下好處：

• 經過安森美驗證和測試的高品質成像模組參考設計。預先驗證過的 PRISM 系統可為感測器提供性能評估，並提供相關文檔，以支援客戶實現性能評估。

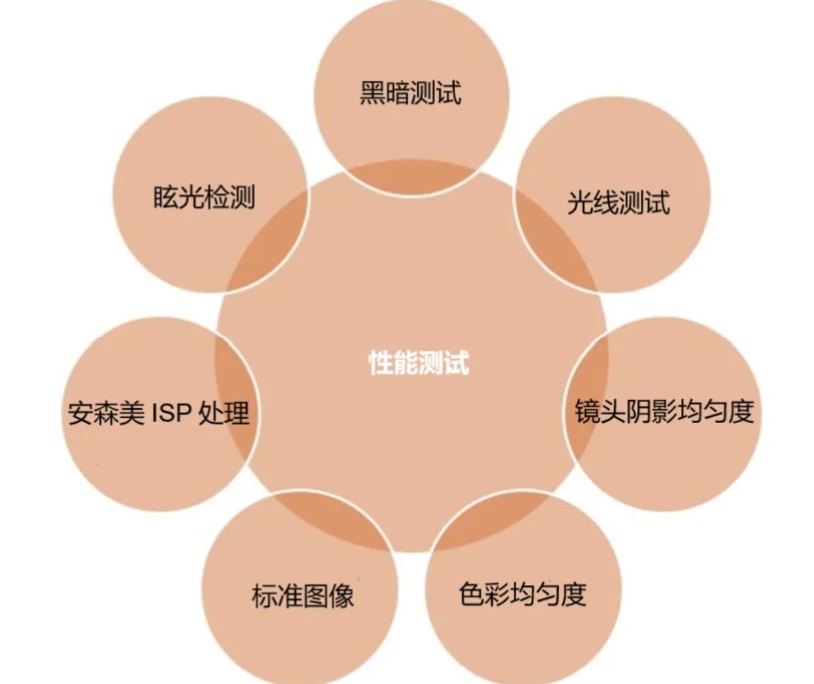

PRISM 團隊致力於優化的效能標準範例 出處: 安森美

• 在每個工業/消費應用的傳感器還處於樣品階段即可應用。當安森美推出新感測器進入市場而生態系統內的模組供應商尚未準備好新感測器時，安森美會提供 PRISM 作為原型模組參考設計，並為引入市場的新感測器提供參考設計。

• 使用通用標準化連接器，提供感測器之間的靈活性。每個模組都使用通用接口，確保所有模組在連接方面相互兼容。

• 安森美提供可與各種 SoC 平台無縫連接的轉接器。這使得PRISM用戶可以在已建立的PRISM介面硬體和預先開發的感測器驅動程式基礎上開始開發，從而加快上市時間。

• 可從代理商轉換為影像存取系統 ​​(IAS)，用於大量生產。 PRISM模組參考設計與安森美代理商擁有和發布的IAS模組共享相同的介面和驗證流程。因此，PRISM可以快速轉換為針對目標應用或量產版本的專用規格IAS模組。

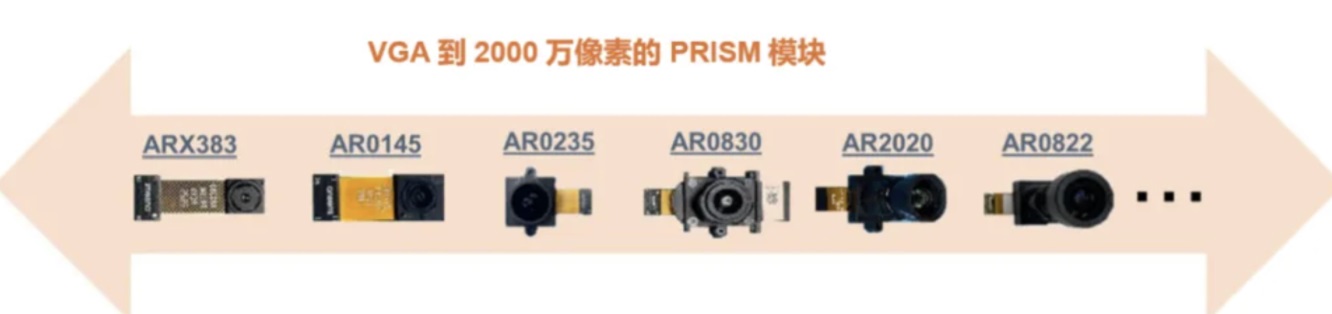

引入新感測器後的 PRISM 完整產品組合 出處:安森美

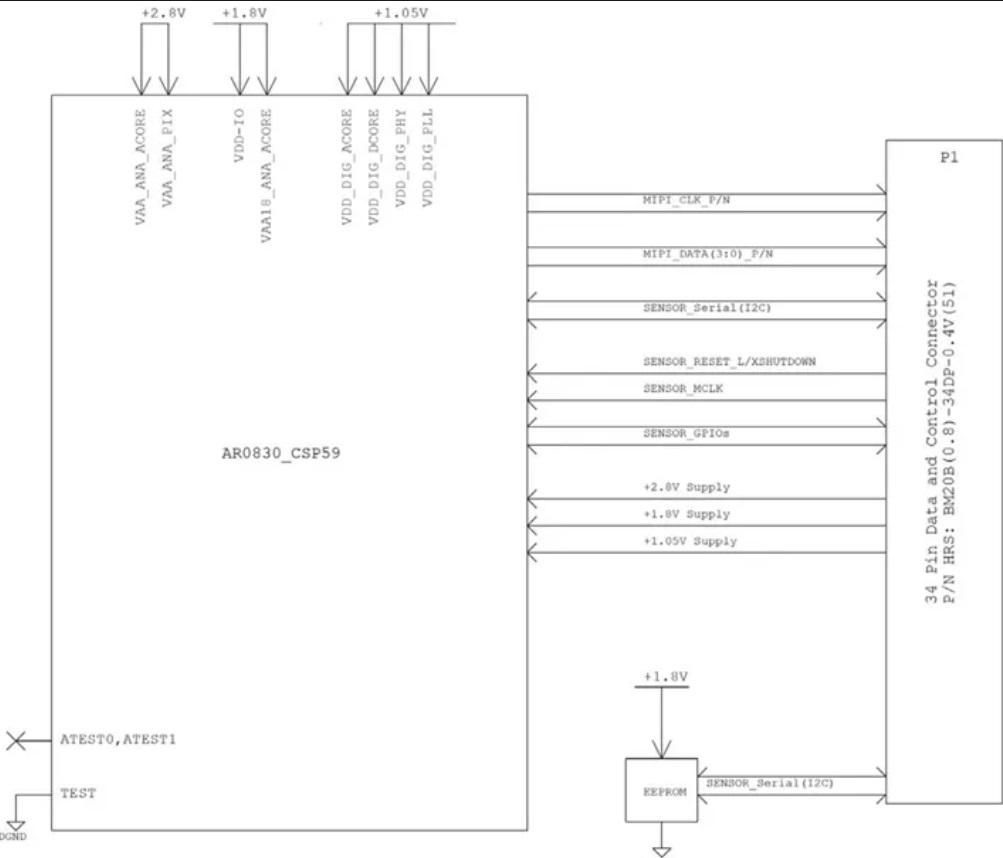

PRISM 原理圖範例

上圖顯示了 PRISM 文件包的一小部分。其中包括模組的資料手冊、機械圖紙、原理圖、PCB 佈局圖、Gerber 圖和 BOM表，以及 EEPROM 的光學 BOM 和感測器初始設置

安森美的PRISM生態系統

PRISM將使用者帶入安森美的生態系統，提供安森美為不同 SOC/AP 平台開發的各種適配器。

它為用戶提供了更多好處：

• 透過 PRISM 的轉接板將模組連接到 AP/SOC 平台或安森美的 DevWare 進行調試。
• 快速上手主要的 SOC/AP 平台，實現快速輕鬆的程式開發
• 連接到預先調試好的 ISP。減少了 ISP 調整和優化的研發時間

完整的成像子系統由安森美的PRISM及其與成像生態系統的連結來實現 出處:安森美

PRISM 如何應對挑戰

PRISM 解決了使用者在整個相機開發階段會遇到的傳統挑戰。它提供了一個經過預先驗證的成像子系統、一個具有關鍵影像功能的基礎原型相機、一個可連接到主要 ISP/SOC 的通用介面、一個在主要 ISP/SOC 上經過預先調優並適合目標應用的影像相機，以及一個接近滿足量產需求的相機模組

傳統影像感測器開發流程與 PRISM 的比較 - 參考範例
