無論是電動車或工業自動化，抑或是網路通訊設備的電源，為了確保系統可靠且穩定的運行，對於高壓電池電路中重要電氣參數（如電流和電壓）的測量必不可少。
不過，想要設計一個完整的測量解決方案，需要整合從感測器到訊號鏈，以及資料轉換和傳輸等多方面的技術因素，這無疑會花費不少時間和精力。

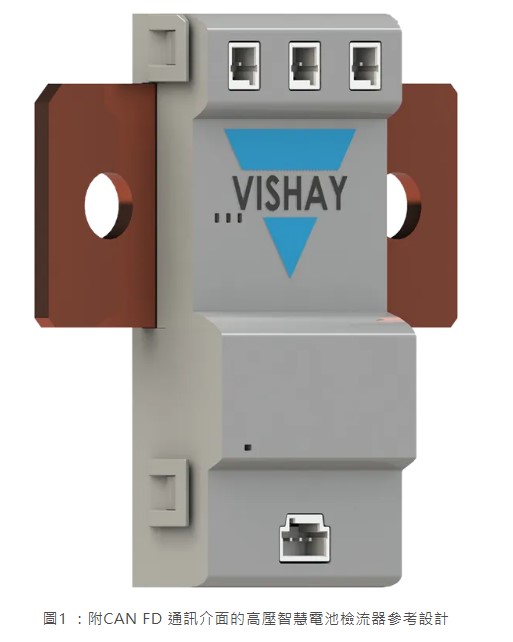

為了解決這個開發痛點，Vishay 推出了一個帶有CAN FD 通訊介面的高壓智慧電池檢流器參考設計( HV-IBSS-CANFD )，它基於Vishay 創新的WSBE 低電阻溫度係數( TCR ) 系列檢流電阻以及CDMA 高精度、低電壓誤差分壓器，在溫度範圍內可在低電阻溫度係數( TCR ) 系列檢流電阻以及CDMA 高階

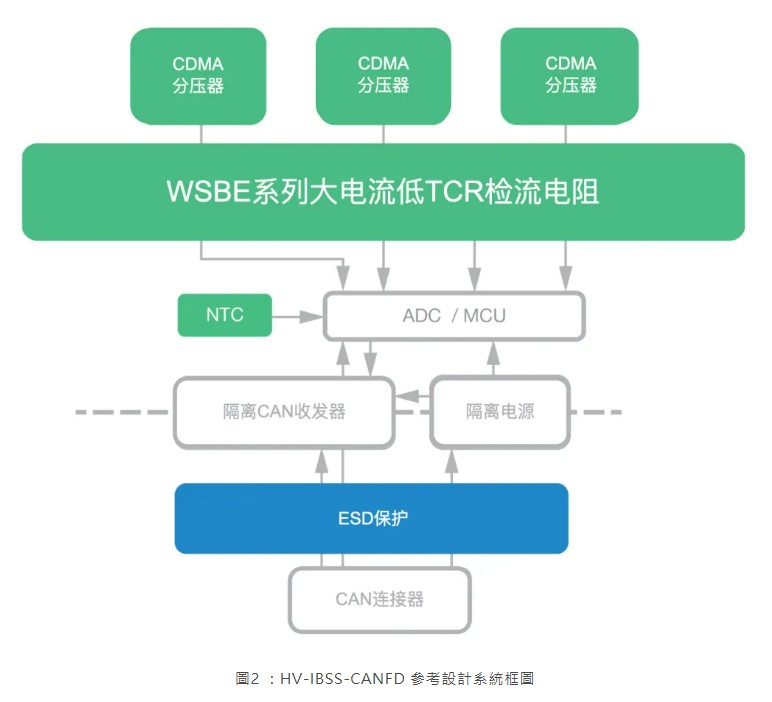

具體來講，此參考設計的電流測量，由WSBE 系列檢流電阻實現，當電流流過檢流電阻時，會產生電壓降，該電壓訊號由24 位元ADC 進行濾波並轉換為數位訊號，並將其透過SPI 傳輸到MCU，處理成能夠在CAN 總線上傳輸的資料包。
由於WSBE 系列檢流電阻的低TCR 特性（低至10 ppm/K），電阻上的溫度特性非常穩定，因此在整個系統工作溫度範圍和產品使用壽命內都能達到符合業界標準的偏差要求，而不需要溫度補償。
在此參考設計中，採用Vishay 的三個CDMA 分壓器測量電壓，這些分壓器以1000:1 的比率將高壓源降低為ADC 直接測量範圍內的電壓。採用厚膜技術的CDMA 分壓器工作電壓達1415 V，精度為± 0.5 %， TCR 追蹤誤差低至10 ppm/°C，並且透過全域斬波模式更大限度地減少了ADC 偏移。
此外，在此參考設計中，也使用NTC 熱敏電阻來測量檢流電阻器的溫度，以防止過熱並確保系統安全。
總而言之，HV-IBSS-CANFD 參考設計基於Vishay 性能優異的元件，提供了一個完整的高頻寬、高精度電流和電壓測量解決方案，並可透過CAN FD 通訊介面傳輸數據，方便快速地整合到高壓電池系統中。
