NXP MC33772C TPL 通信異常分析

一、簡介

       在使用 LPC5516 + MC33665 去驅動帶有 2 個 MC33772C 的 BJB 板時，發現一直未能與 MC33772C 通信成功，且 MC33772C 的指示燈一直沒亮，本文將對該問題進行分析。

二、MC33772C TPL 通信異常分析

1. 正常來說，LPC5516 往 MC33665 發送 TPL 埠 3 的數據，MC33665 應向 TPL 埠 3 轉發數據，由於 MC33772C 在接收到數據時，若是處於睡眠狀態，那其將被喚醒，此時其 VCOM 將有輸出，由 VCOM 供電的指示燈將亮燈，但實際的現象是 LPC5516 可抓取到發送給 MC33665 的 SPI 波形，而 MC33772C 的指示燈卻一直沒有點亮過，說明 VCOM 一直處於關閉狀態，即 MC33772C 一直處於睡眠狀態，說明其沒有接收到來自 MC33665 的 TPL 消息，推測可能是由於數據幀格式出現問題導致 MC33665 沒有轉發數據。

2. 使用邏輯分析儀抓取 LPC5516 發送給 MC33665 的 SPI 波形，其對 MC33772C 讀寫 CID 的波形如圖 1 所示，TPL2 幀格式如圖 2 所示。從波形上看，這兩幀數據的寄存器數據、寄存器地址以及命令類型，均無錯誤，那有可能出現問題的就只剩下最後一個字節的 CRC了。

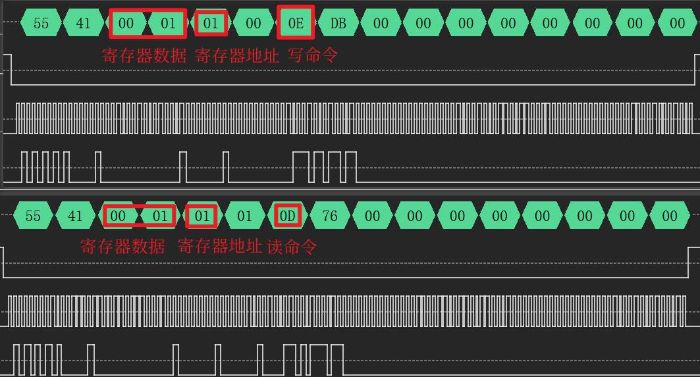

圖 1 讀寫 CID SPI 波形

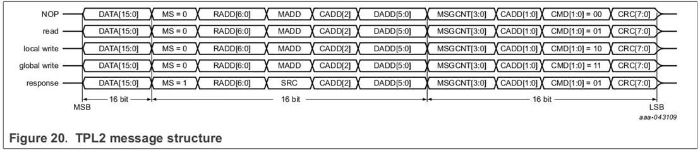

圖 2 TPL2 幀格式

3. MC33665 的 EVH_MCUIF_ERR_STAT 寄存器（0x33）可指示 MCU 埠的錯誤狀態，如圖 3 所示，其中包括 CRC 錯誤。通過讀取該寄存器，其 SPI 波形如圖 4 所示，其寄存器數據為 0x02，即 CRCERR 為 1，表明發送往該埠的數據幀 CRC 出現錯誤。

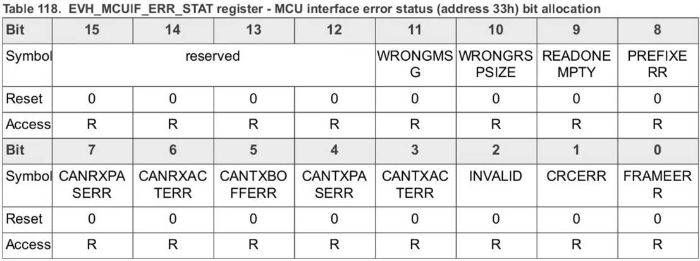

圖 3 EVH_MCUIF_ERR_STAT 寄存器

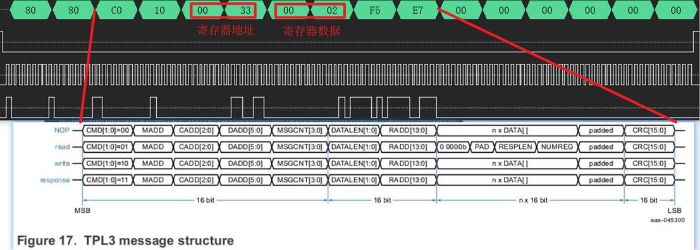

圖 4 EVH_MCUIF_ERR_STAT 寄存器出現 CRC 錯誤

4. 檢查 CRC 計算函數，發現其計算順序有問題，該計算沒有按照數據幀從高字節依次往低字節計算，如圖 5 所示，修改後如圖 6 所示。

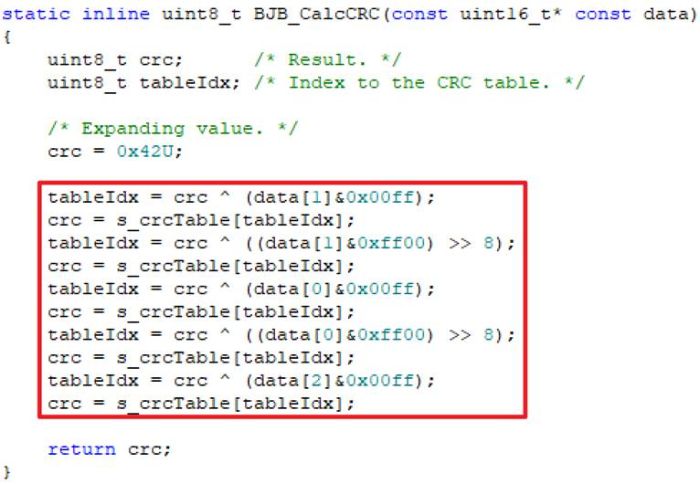

圖 5 原 CRC 計算函數

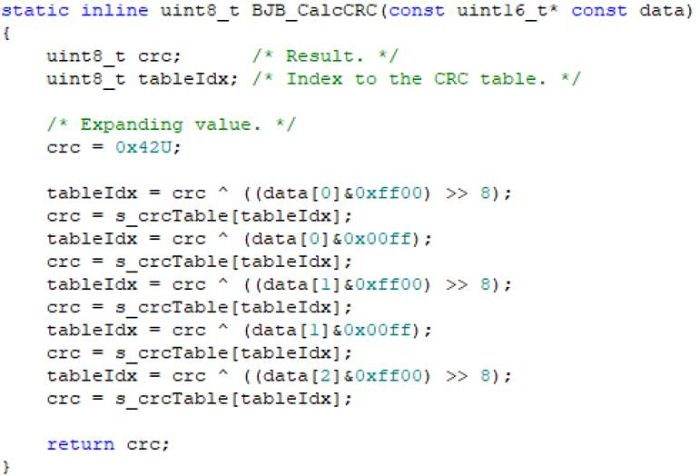

圖 6 修改後的 CRC 計算函數

5. 修改完 CRC 計算函數後，重新進行測試，CRC 錯誤消除，如圖 7 所示，MC33772C 指示燈亮起，且讀取 CID 能正常接收到響應，如圖 8 所示。

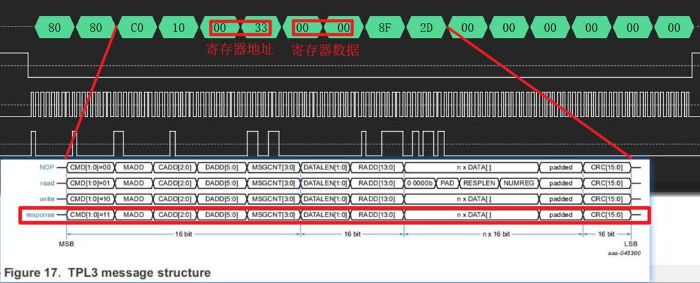

圖 7 EVH_MCUIF_ERR_STAT 寄存器 CRC 錯誤消除

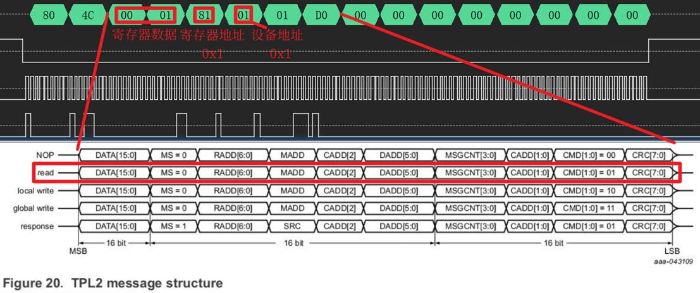

圖 8 讀 CID 響應幀

三、參考文獻

1. MC33665A Datasheet (3.0).pdf
2. ds633730 - MC33772C Datasheet (3.0).pdf
