一、前言
芯馳 X9 晶片，搭載多個操作系統協同運行，系統實現了儀表、空調、中控、副駕多媒體的四屏驅動控制，在人車智能交互上可以通過顯示屏、螢幕觸摸控制、語音控制、物理按鍵控制、車身協議的完美融合，使汽車更智能。讓車主及乘客有更好的體驗樂趣。在實際項目中客戶很可能用到以太網，本文重點介紹 X9 適配景略以太網 PHY JL1111 的方法。
二、硬體檢查
1. 基礎電路

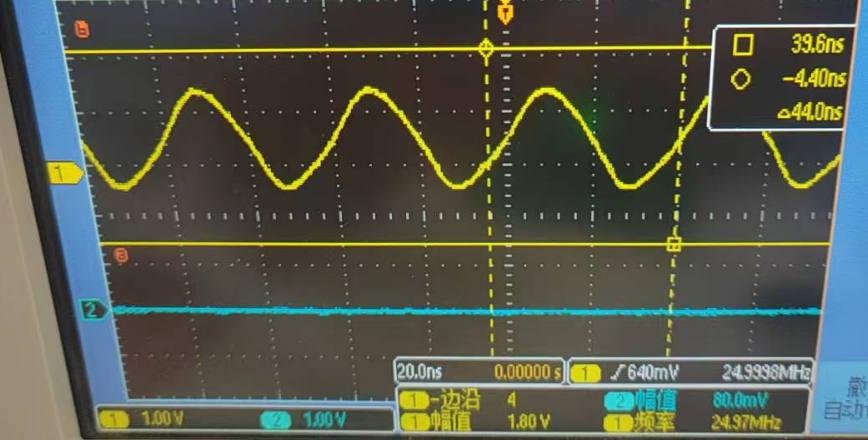

測量 25M 晶振波形
Reset pin 電平，依據手冊描述低電平復位 PHY，軟體中設置默認輸出高電平
PHY 地址設置， LED0/1 兩個 pin 腳用來設置 PHY 地址，舉例如下圖地址為 1，本次實際調試的板子地址為 0
2. 接口模式設置
JL1111 通過 8 腳 RX_DV 來設置接口模式，0：MII，1：RMII，本次調試的為 RMII
3. RMII 接口 CLK
JL1111 通過 12 腳 RXD3 來設置 CLK 輸入輸出，0：RMII TXCLK output，1：RMII TXCLK input，本次調試配置的為 PHY 輸出 CLK
4. 數據通信接口

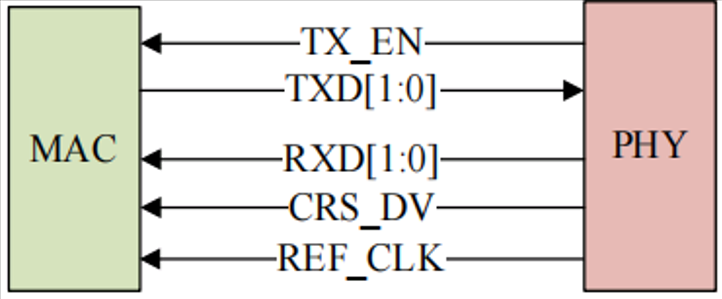

確認 RMII 數據通信接口
三、軟體修改
1. Dts 修改

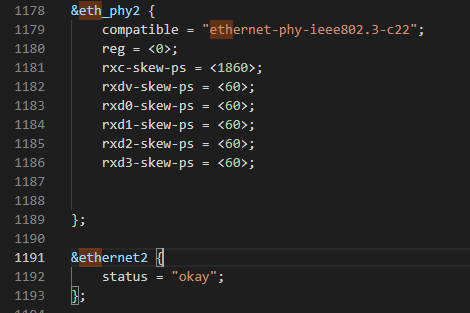

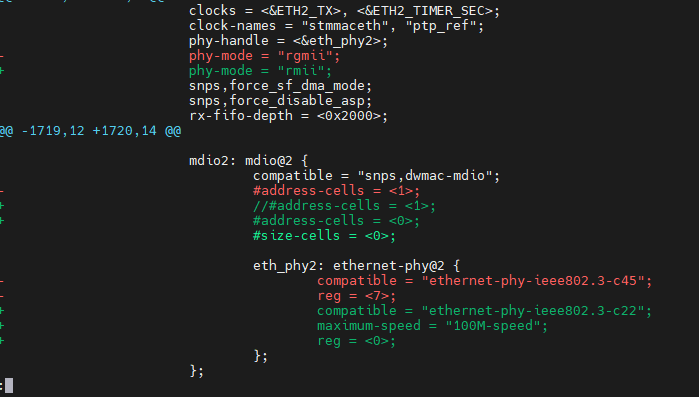

修改 x9.dtsi 文件，配置 PHY 地址，接口類型，compatible 屬性
修改 linux 應用 dts
2. R 核修改配置為 RMII 模式

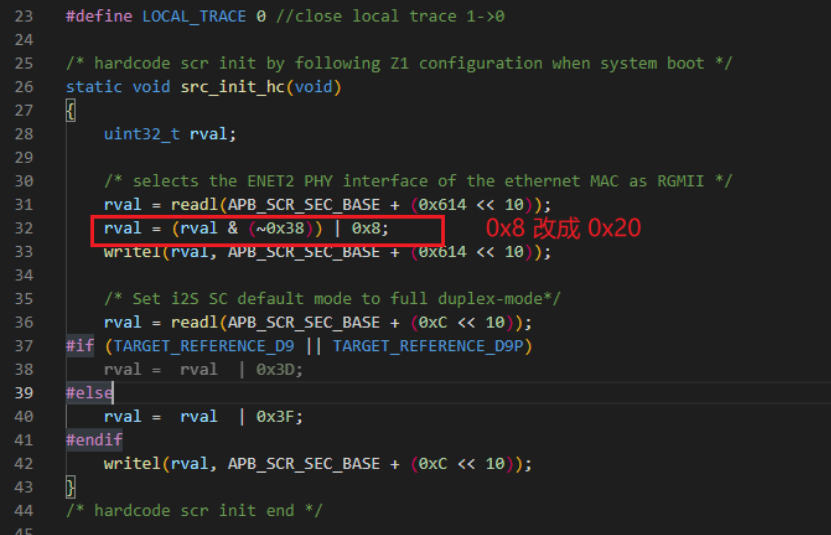

修改 rtos/freertos_safetyos/application/system/soc-init/scr_init.c 文件，改為 RMII 模式
四、測試
1. 燒錄 pac 包
整體編譯 make build_all，生成 pac 包，make genpac，燒錄 pac 包
2. 開機運行

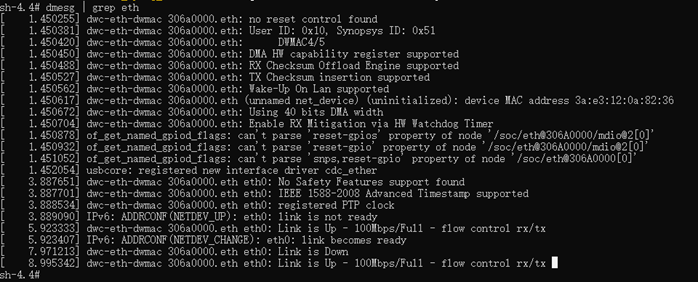

正常情況 log 如下，可以 link up
3. 配置 IP

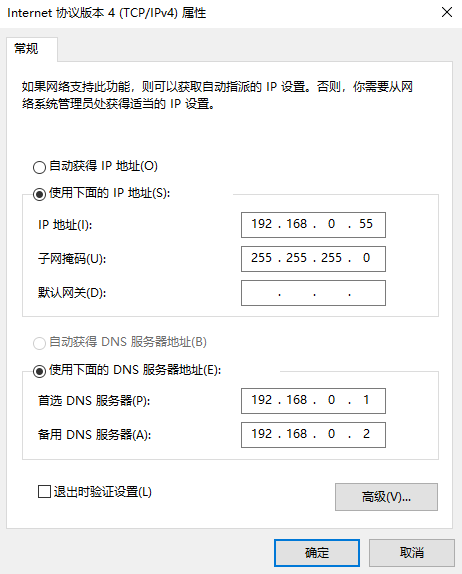

查看電腦端 IP

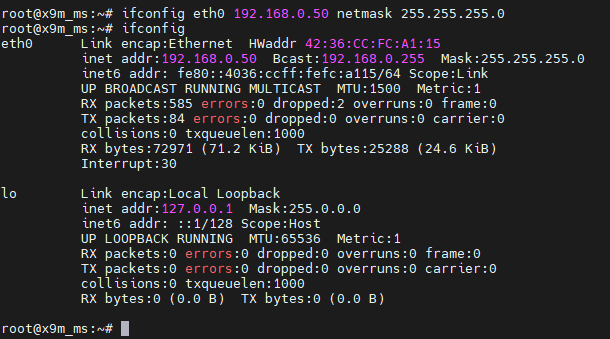

配置板端 IP
4. ping 測試

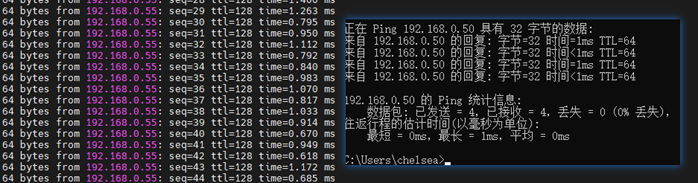

PC 與板子可以 ping 通
5. 波形測量

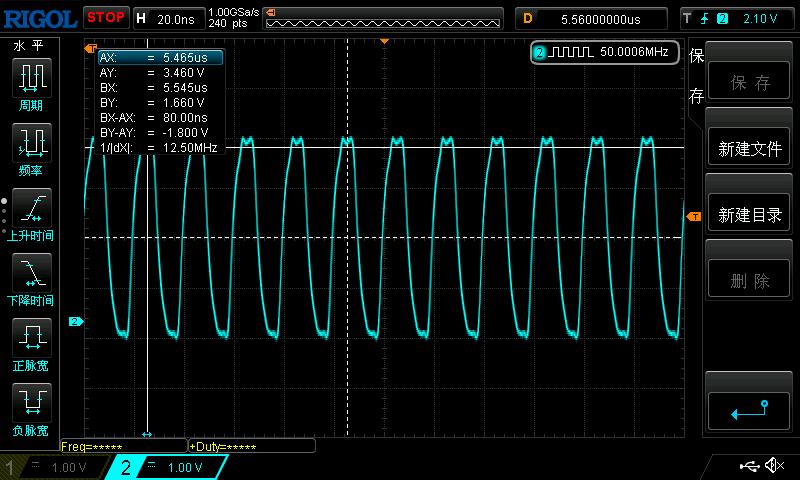

PHY 輸出的 clk 波形

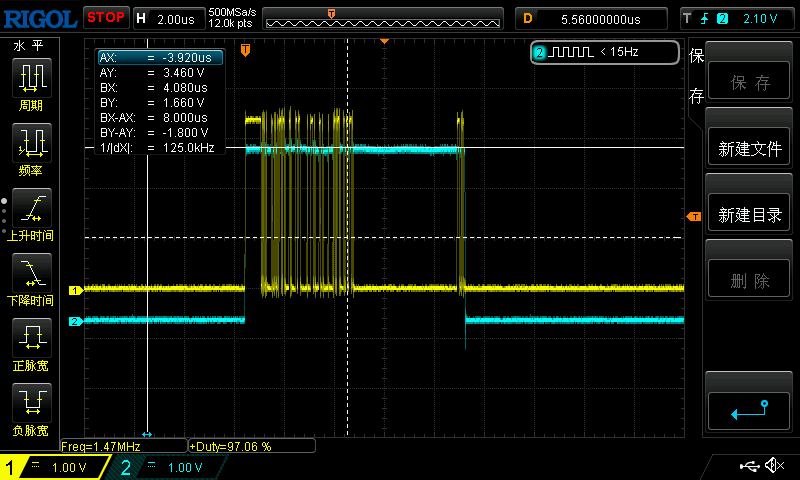

JL1111 txd 與 txen 波形
JL1111 RXD 與CRS_DV 波形
經過以上幾步的調試，板子可以與 PC 互相 ping 通，調試完成。
五、參考文檔
- 《Semidrive_9系列_以太網_使用指南》
- 《X9_SDK_用戶手冊》
- 《SemiDrive_9系列硬體設計手冊》
歡迎在博文下方留言評論，我們會及時回復您的問題。
