一、概述
今天這篇文章主要跟大家分享 NCK2910 CDK 上位機 Basic 界面中 Run-In 前導碼以及 FSYNC 同步碼的設置，在不同編碼選擇情況下圖形變化與解讀，以下內容是基於 V1.38 版本上位機進行操作。
二、配置說明與解讀
在 CDK "Basic" 配置界面 "Packet Setting" 設置中，Run-In Pattern(前導碼)、FSYNC（同步碼）設置後會形成對應編碼波形圖，如下圖所示。

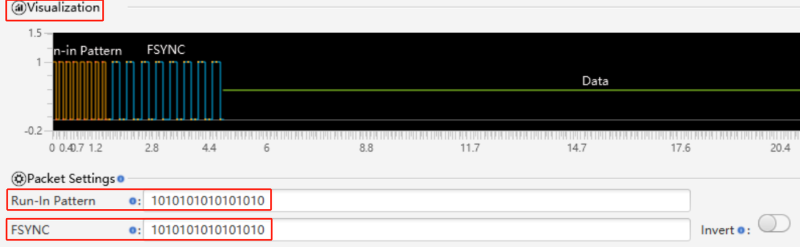

圖 1 CDK Encoding 選項說明
1. 不同的編碼選擇，形成的波形不同，NRZ 編碼 1 Tchip = 1 Tbit，MAN 編碼 2 Tchip = 1 Tbit。
圖 2 CDK Encoding 選項說明
a. MAN 編碼格式，2 Tchip = 1 Tbit，按 Tchip 解析，“10” 表示數據 “0”，“01” 表示數據 “1”。

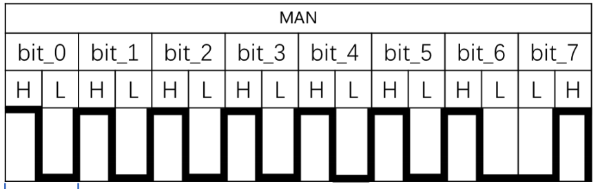

圖 3 MAN 編碼 8 bit 數據 “0000 0001”
b. NRZ 編碼格式，1 Tchip = 1 Tbit，按 Tchip 解析，“0” 表示數據 “0”，“1” 表示數據 “1”。

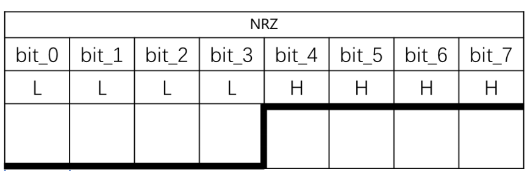

圖 4 NRZ 編碼 8 bit 數據 “0000 1111”
2. Run-In 以及 FSYNC 都設置為 “1010101010101010”，16 個數值，修改 CDK "Encoding" 配置，查看變化。
a. 選擇 NRZ 編碼，1Tchip = 1Tbit，Run-In 與 FSYNC 波形一致。

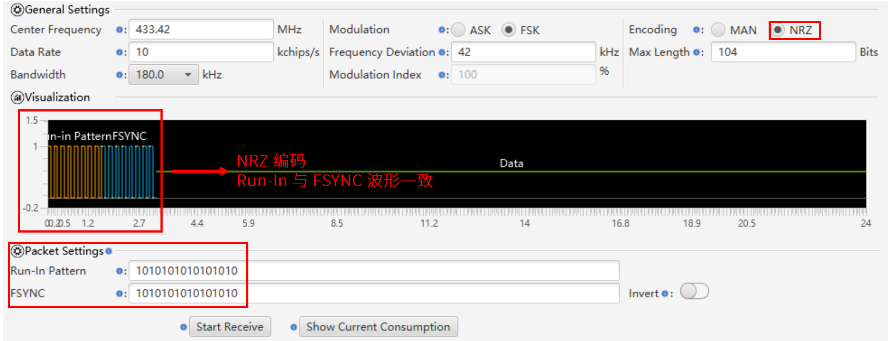

圖 5 NRZ 編碼波形
i. Data rate = 10 kchips/s，1Tchip =1Tbit = 0.1 ms，Run-In 起始與結束範圍為 0~1.6ms（16 個數值，0.1x16），FSYN 起始與結束範圍為 1.6ms~3.2ms。
ii. 根據波形圖，按照 NRZ 編碼解析，Run-In 與 FSYNC 中 “1010101010101010” 都表示 16 bit 數據 “1010101010101010”。
b. 選擇 MAN 編碼，2Tchip = 1Tbit，Run-In 與 FSYNC 波形不一致，Run-In 波形未改變，FSYNC 波形改變。

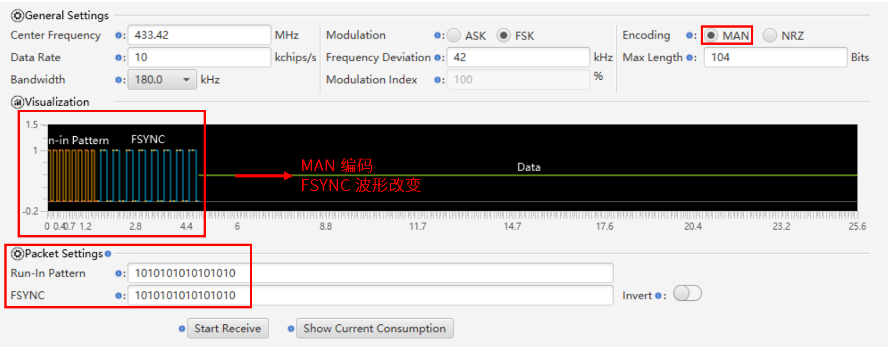

圖 6 MAN 編碼波形
i. Data rate = 10 kchips/s，1Tchip = 0.1 ms，1Tbit = 2Tchip = 0.2ms，Run-In 起始與結束範圍為 0~1.6ms，FSYNC 起始與結束範圍為 1.6ms~4.8ms ( 即 (1.6+16x0.2)ms )。
ii. 根據波形圖，按 MAN 編碼解析數據，則 Run-In “1010101010101010” 表示 8 bit 數據 “00000000”，FSYNC 中 “1010101010101010” 仍表示 16 bit 數據 “1010101010101010”。
圖 7 MAN 編碼波形解讀
3. 故通過第 2 點生成圖形分析可知填入參數與波形形成邏輯：
a. 選擇 NRZ 編碼時，"Visualization" 可視化界面波形解讀根據 “1Tchip =1Tbit” 解讀，"Packet Settings" 中 Run-In 以及 FSYNC 所填數據，填入 1 位數字代表 1 bit 數據，即填入 “1” 表示 1 bit 數據 “1”，填入“0” 表示 1 bit 數據 “0”。
b. 選擇 MAN 編碼時，"Visualization" 可視化界面波形解讀根據 “2Tchip =1Tbit” 解讀，"Packet Settings" 中 Run-In 中填入“01” 表示 1 bit 數據 “1”，填入“10” 表示 1 bit 數據 “0”，而 FSYNC 填入 “1” 表示 1 bit 數據 “1”，填入“0” 表示 1 bit 數據 “0”。
三、總結
根據第二大點可知不同編碼情況下，Run-In & FSYNC 填入參數與形成波形的邏輯，方便後續根據通訊協議進行配置。
以上就是本篇文章的全部內容，感謝閱讀！
