PEPS Demo 之 PKE/PKG 功能實現

一、概述

        筆者前段時間在方案知識庫專區分享了《基於 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 無鑰匙進入方案》，該方案包含有基於 SemiDrive E3210 的基站主控板，基於 NXP NJJ29C2 的低頻驅動板，基於 NXP NCK2911 的高頻接收板，以及基於 NXP NCF29A1 的鑰匙板。

       今天這篇文章基於此方案跟大家分享 Demo 中 PKE/PKG 功能的實現流程以及功能展示。

二、應用場景

1. PKE/PKG 通訊流程

        PKE (Passive Keyless Entry)，即近距離車門解鎖功能。而 PKG (Passive Keyless Go)，即為車內一鍵啟動功能。PKE/PKG 通訊過程包括基站低頻發送低頻信號給鑰匙，以及鑰匙被喚醒後回傳高頻信號給基站高頻模塊接收，如下圖所示。

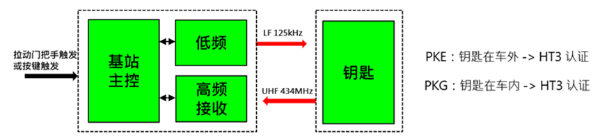

圖 1 PKE/PKG 通訊

2. 應用場景介紹

        ① PKE 功能

        該功能 Demo 中通過測試點高電平觸發，模擬實際車輛拉動汽車門把手觸發（無需操控鑰匙按鍵），基站主控命令低頻板發送 RSSI 測量命令，之後鑰匙開始 RSSI 檢測，然後將檢測結果通過 UHF 回傳，由基站主控判斷鑰匙是在車內還外。如果在車外，則會開始進行 HT-3 認證， 認證通過則車門解鎖。

        ② PKG 功能

        該功能與 PKE 相似，該功能 Demo 中通過按鍵觸發，模擬實際車輛使用中當司機按下 “一鍵啟動” 按鍵，會觸發 RSSI 檢測，但是只有當鑰匙在車內，才會開始 HT-3 認證， 認證通過方可啟動引擎； 否則引擎依舊處於鎖止狀態。

三、實現流程

1. PKE 功能

        執行 PKE 功能時，鑰匙完成 RSSI 檢測回傳後，如果基站判斷在車外，認證通過則車門解鎖。PKE 功能流程如下圖所示，RSSI 值判斷僅為參考值，需根據實際調整。

圖 2 PKE 功能實現流程

2. PKG 功能

        執行 PKG 功能時，鑰匙完成 RSSI 檢測回傳後，如果基站判斷在車內，才會開始 HT-3 認證， 認證通過方可啟動引擎；否則引擎依舊處於鎖止狀態。

        若鑰匙未被喚醒，基站無法接收到回傳數據，則判斷鑰匙可能沒電，啟動 IMMO 功能進行認證，此時需要將鑰匙貼近 IMMO 天線，如果接收到的鑰匙 ID 正確，且滿足 HT-3 認證的結果， 引擎即可發動。

圖 3 PKG 功能實現流程

四、功能展示

1. 如下圖所示，完成硬體的搭建，天線相關布置說明如下：

        NJJ29C2 總共有 9 組天線可以使用，PKE/PKG 功能所使用到的天線通道說明如下：

         (1) TX1 + TX2， 使用高功率驅動模式（最大電流可以提升至 2.5 A），用於發送 PKE/PKG RSSI 測量命令，檢測鑰匙相對天線處位置。

         (2) TX3，用於 PKE HT-3 認證。

         (3) TX6，用於 PKG HT-3 認證。

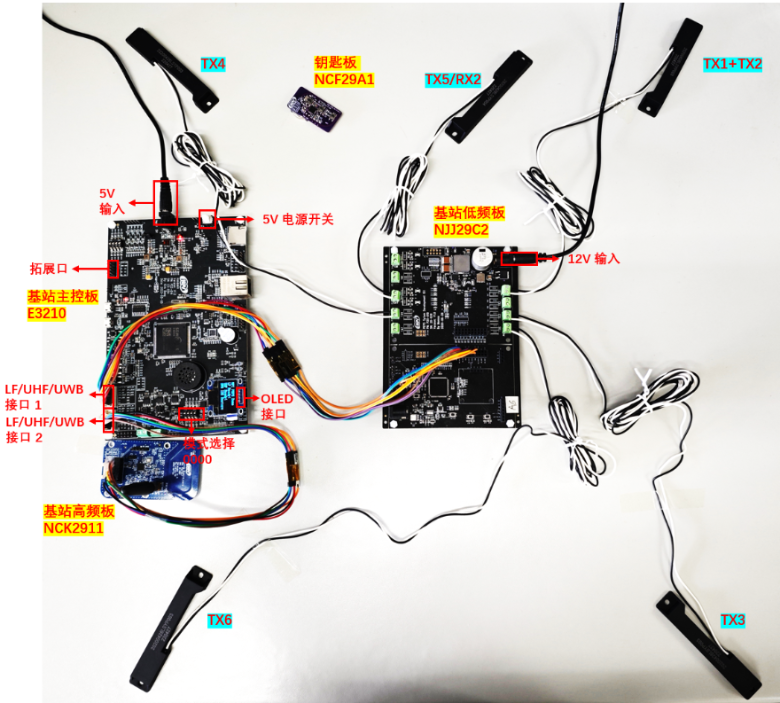

圖 4  硬體連接圖

2. PKE

        給拓展口處 E5 高電平觸發（相當拉動門把手），TX1+TX2 發送 RSSI 測量命令以及常載波信號， 基站根據鑰匙測量的 RSSI 數值判斷鑰匙在車內還是車外。

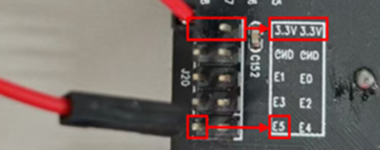

圖 5 拓展口 E5 高電平觸發

        如果鑰匙在車外，TX3 會開始進行 HT-3 認證， 如果認證通過，則車門開啟，OLED 顯示信息如下圖所示。

圖 6 驗證通過，車門開啟（距離僅供參考）

        相反，如果鑰匙在車內，則會提示已在車內。

圖 7 鑰匙已在車內（距離僅供參考）

        如果未檢測到鑰匙，即基站高頻接收板未接收到鑰匙測量的 RSSI 數值，會提示用戶再次嘗試。

圖 8 未檢測到鑰匙

3. PKG

        按下用戶按鍵 SW5（相當於按下 “一鍵啟動” 按鍵），TX1+TX2 發送 RSSI 測量命令以及常載波信號， 基站根據鑰匙測量的 RSSI 數值判斷鑰匙在車內還是車外。

圖 9 用戶按鍵 SW5

        如果鑰匙在車內，TX6 會開始進行 HT-3 認證， 如果認證通過，則引擎發動，OLED 顯示信息如下圖所示。

圖 10 引擎發動（距離僅供參考）

        相反，如果鑰匙在車外，按下 “一鍵啟動” 時引擎依然處於鎖止狀態， OLED 如下圖所示。

圖 11 引擎鎖止（距離僅供參考）

        如果未接收到鑰匙測量的 RSSI 數值，在鑰匙沒電狀態下，則會啟動 IMMO 認證。

五、結語

        以上就是本篇文章的全部內容，對《基於 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 無鑰匙進入方案》方案感興趣，需要相關資料，可點入鏈接進行提問，聯繫我們。

六、參考資料

1. 基於 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 無鑰匙進入方案
2. 簡易操作手冊 -T23-017 PEPS Trainer_V1.0 (芯馳 E3210 PEPS 軟體部分)_Flora Weng_2024.07.08.pdf
