PS5170 – USB-C® 10Gbps Linear Redriver for USB 3.2 Gen 2×2 and DP 1.4 Alternate Mode

關鍵字 :ps517010gbps定時器插座連接器

PS5170 是一款 10Gbps 重定時器，適用於支援 USB Type-C® 的系統，該系統使用整合式 USB 3.2 / DisplayPort™ 交替模式主機設備，其中包括整合式 USB Type-C 配置開關。 PS5170 為 USB TX 和 RX 訊號提供線性轉接驅動器功能，當啟用 DisplayPort Alt 模式時，顯示 DisplayPort 主連結訊號。 PS5170 支援高達 10Gbit/秒（Gen 2）的 USB 3.2 傳輸資料速率和高達 8.1Gbit/秒（HBR3）的 DisplayPort 資料速率。 線性轉接驅動器功能可補償 PCB 訊號損失和其他訊號失真，從而在系統的 USB-C 插座上提供更高的訊號品質和合規裕度。 它還允許系統的 USB Type-C 連接器遠離整合主機設備，從而提高系統設計靈活性。 對於 DisplayPort Alt 模式操作，線性轉接驅動器採用了 Parade 的專利 AUX 通道攔截技術，該技術可根據下游 DisplayPort 接收器報告的鏈路訓練參數調整高速資料驅動器特性。

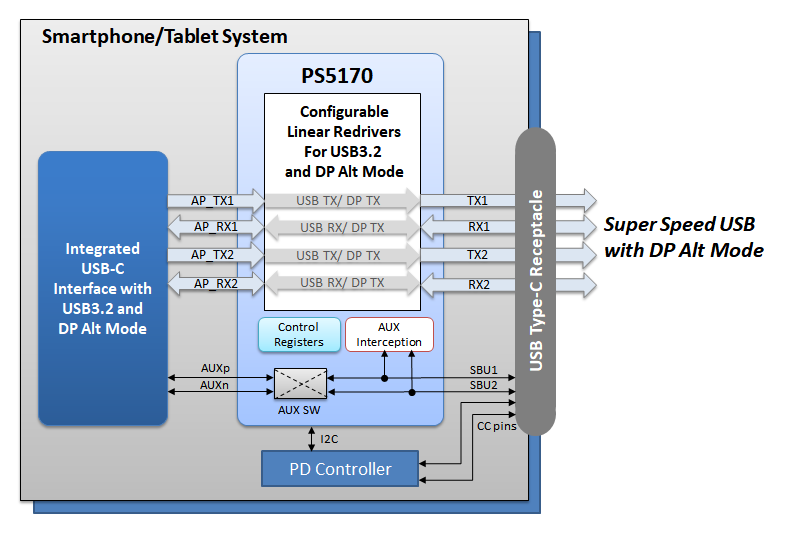

實現示例：
PS5170 – USB-C® 10Gbps Linear Redriver for USB 3.2 Gen 2×2 and DP 1.4 Alternate Mode

特點：

  • Type-C linear redriver supports USB 3.2 Gen2x2 10Gbps dual-lane operation and DisplayPort Alternate Mode up to HBR3/8.1Gbps
  • Supports USB Type-C application with integrated USB and DisplayPort alternate mode port
  • Supports full USB 3.2 power management
  • Programmable equalizers to compensate PCB, cable and/or connector losses
  • Waterproof IO design
  • Field proven AUX interception technology for DisplayPort link training of RBR, HBR, HBR2 and HBR3
  • 1.8V power supply
  • Ultra low power consumption, 1.3uW at Deep Sleep mode, 0.5mW at Standby mode
  • 3.1 x 4.4mm 34-pin QFN RoHS compliant and halogen free package
  • ESD: Human Body Model 8kv



應用：

  • Smartphones
  • Tablets
  • Smartphone and Tablet accessories



來源：https://www.paradetech.com/zh-hant/%E7%94%A2%E5%93%81%E4%BB%8B%E7%B4%B9/ps5170/
