1.概述
ADT7462是一款靈活的系統監控IC，適用於多種應用。它可以監控多達三個遠程位置的溫度以及其環境溫度，並具有多達四個PWM輸出，用於通過改變PWM驅動信號的佔空比來控制冷卻風扇的速度。ADT7462支持高頻PWM（適用於四線風扇）和低頻PWM（適用於二線和三線風扇）。此外，它還具有多達八個TACH輸入，用於測量三線和四線風扇的速度，並能監控多達13個電壓輸入。
2.主要特點
溫度監控：
- 一個本地和多達三個遠程溫度通道。
- 遠程通道的串聯電阻補償。
- 使用THERM引腳進行熱保護。
風扇控制：
- 多達四個PWM風扇驅動輸出，支持高頻和低頻PWM驅動。
- 多達八個TACH輸入，用於測量風扇速度。
- 自動風扇速度控制迴路，包括動態T_MIN控制。
電壓監控：
- 監控多達13個電壓輸入，範圍從12V到0.9V。
- 監控多達7個VID輸入，支持即時VID（OTF VID）。
其他功能：
- 雙向重置功能。
- 機箱入侵檢測。
- 與SMBus 1.1和SMBus 1.0兼容。
- 支持3.3V和5.0V操作。
- 擴展的工作範圍從-40°C到+125°C。
- 節省空間的32引腳LFCSP_VQ封裝。
3.應用領域
- 服務器和個人電腦
- 電信設備
- 測試設備和測量儀器
4.主要功能描述
ADT7462的主要功能包括溫度監控、風扇控制和電壓監控。它可以通過SMBus進行控制，並且具有多種配置選項以適應不同的應用需求。用戶可以選擇最接近其需求的配置，並在選擇後重新配置個別引腳。
5.風扇控制和速度測量
ADT7462使用PWM控制風扇速度，通過調整PWM信號的佔空比來改變風扇速度。它支持2線、3線和4線風扇的控制，並具有自動風扇速度控制功能，根據溫度變化自動調整風扇速度。
6.電壓監控
ADT7462能夠監控多達13個不同的電壓輸入，並具有內部保護電路以防止過壓和欠壓情況。它還能監控電池電壓，確保系統在關機狀態下的電池壽命。

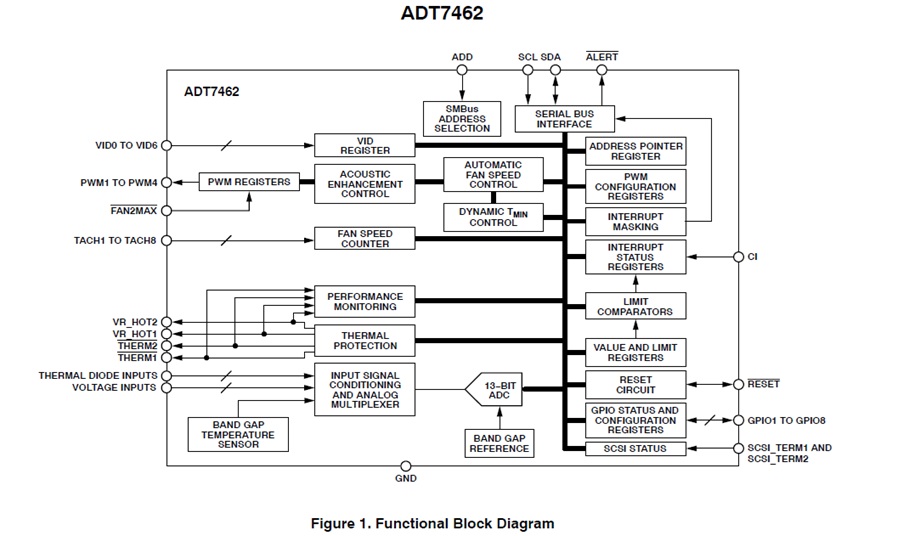

7.內部方塊圖
8.總結
ADT7462是一款功能強大的系統監控IC，適用於需要精確溫度、風扇和電壓監控的各種應用。其靈活的配置選項和多功能特性使其成為現代電子設備中不可或缺的一部分。
