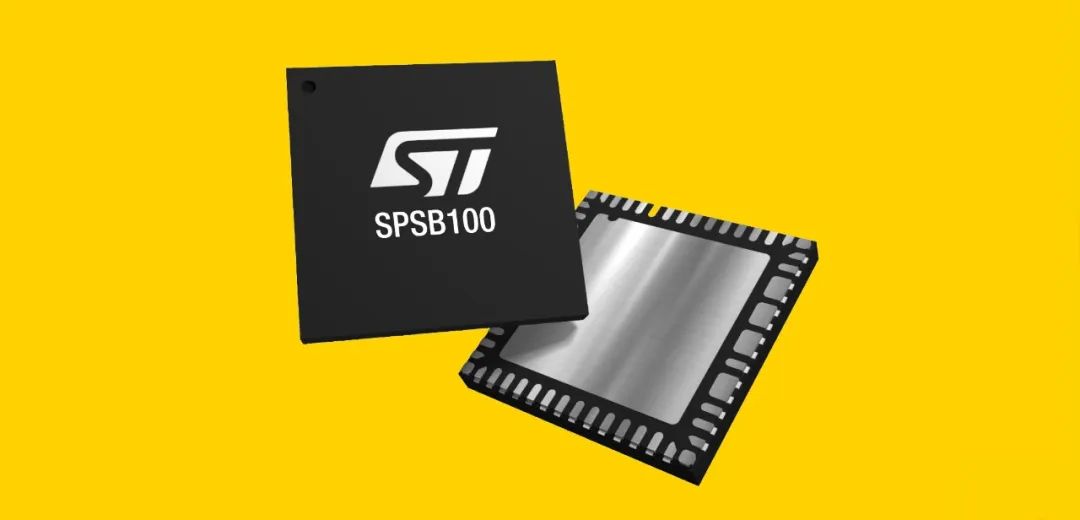

最近，意法半導體宣布推出了一款靈活的車規電源管理晶片SPSB100，在之前的文章中有對這款新產品進行整體介紹。
SPSB100產品概覽
在汽車域控應用中，至關重要的是要滿足系統的實時性穩定性。無論是動力系統，或艙駕系統等，它們都是整車中不可忽略的存在。這些系統的實時性穩定性，都離不開構成它們的最小單元——微控制器（MCU）和電源管理晶片的密切配合，發揮其強大的控制性能，為乘員用戶的駕駛體驗、里程安全保駕護航。其中，選擇一款適配的電源管理晶片尤為重要，它為系統的良好運轉提供了充分的功能和安全層面保障。為了更全面地滿足日益增長的域控市場需求，意法半導體推出了適配於高級程度微控制器的汽車級電源管理晶片——SPSB100。
SPSB100是基於意法半導體最新一代BCD9sL工藝的車規級多功能電源管理系列產品，它集成多種強大的功能模塊，同時支持系統功能安全等級高達ASIL-D，符合客戶對於功能安全等級的最高需求。在多種汽車應用中動力域控、區域控制器、主驅逆變器、電池管理系統、車載電源等，SPSB100均可以靈活的滿足應用需求，以匹配這些應用中的所使用到的高性能微控制器。

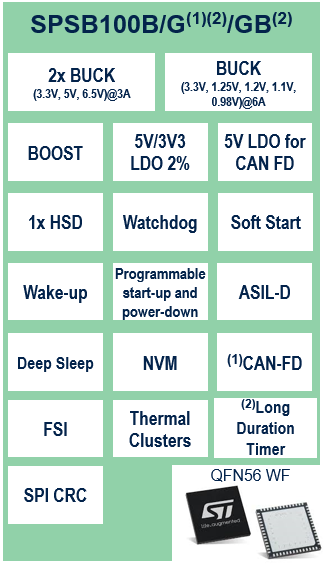

SPSB100系列產品模塊概覽
在圖中展示的系列產品中，分別有SPSB100B/G/GB三種版本，根據客戶的應用需求靈活選配。系列產品的核心特點陳列如下：
❖ 符合AEC-Q100車規認證，支持環境溫度範圍-40℃~125℃，結溫高達175℃；
❖ 符合ISO26262開發流程，支持系統功能安全等級ASIL-D；
❖ 內部集成多路開關電源及線性穩壓器：
❖ 內部非易失性存儲器（NVM）用於存儲輸出電壓值和上電時序參數；
❖ 支持低功耗模式運行，該模式下降壓轉換器可為外部提供長期供電；
❖ 支持SPI通訊；
❖ 支持硬線喚醒，CAN喚醒及計數器喚醒等方式；
❖ 所有輸出的短路保護；
❖ 內部熱集群分區管理，溫度預警及熱關斷功能；
❖ 典型應用 - 區域控制器、智駕系統、底盤域控、動力域控等。
SPSB100系列與微控制器系統配合案例

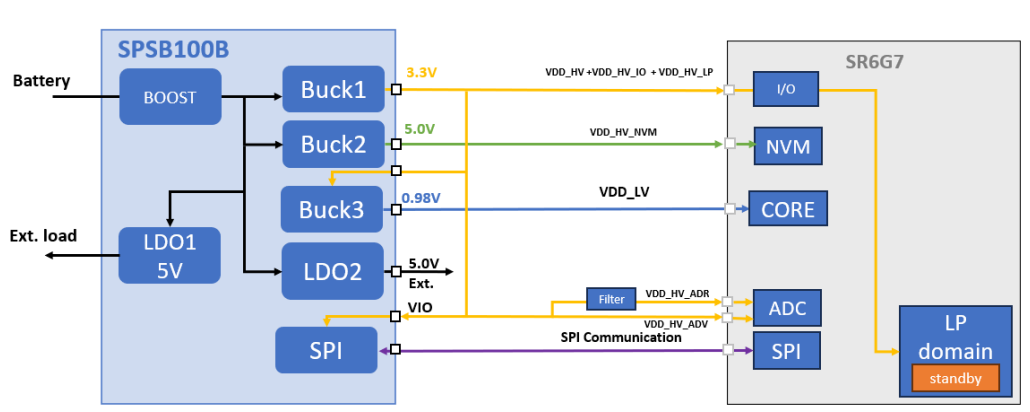

配置方案1：直接為微控制器的內核供電（如配合ST Stellar G系列產品）

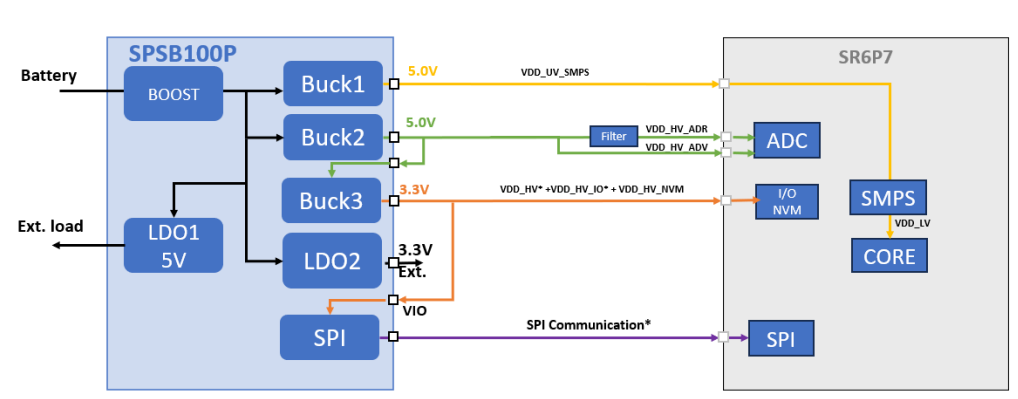

配置方案2：為微控制器的內部電源轉換模塊供電（如配合ST Stellar P系列產品）

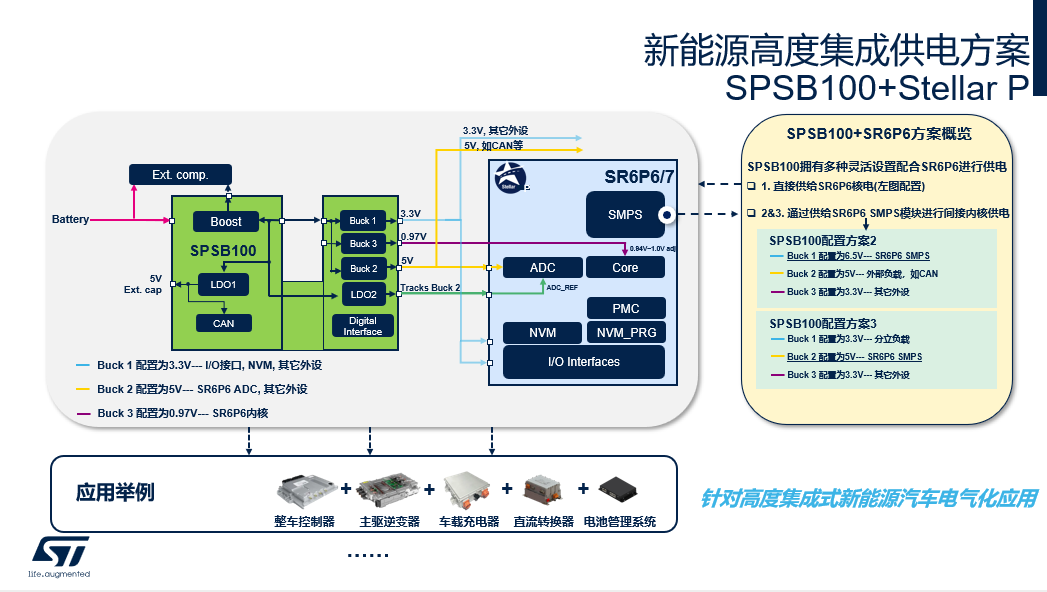

SPSB100在具體應用中的使用
意法半導體車規級電源類產品路線圖
除SPSB100系列之外，意法半導體有全面的車規級電源管理晶片及系統基礎晶片產品路線，可供客戶進行不同選擇。

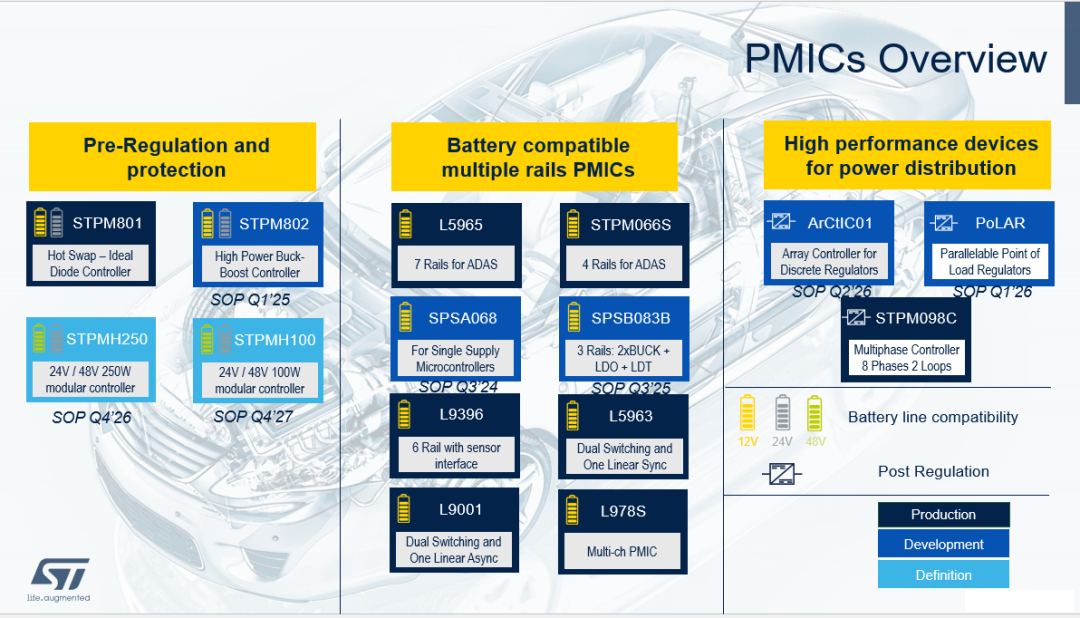

意法半導體車規級電源管理晶片概覽

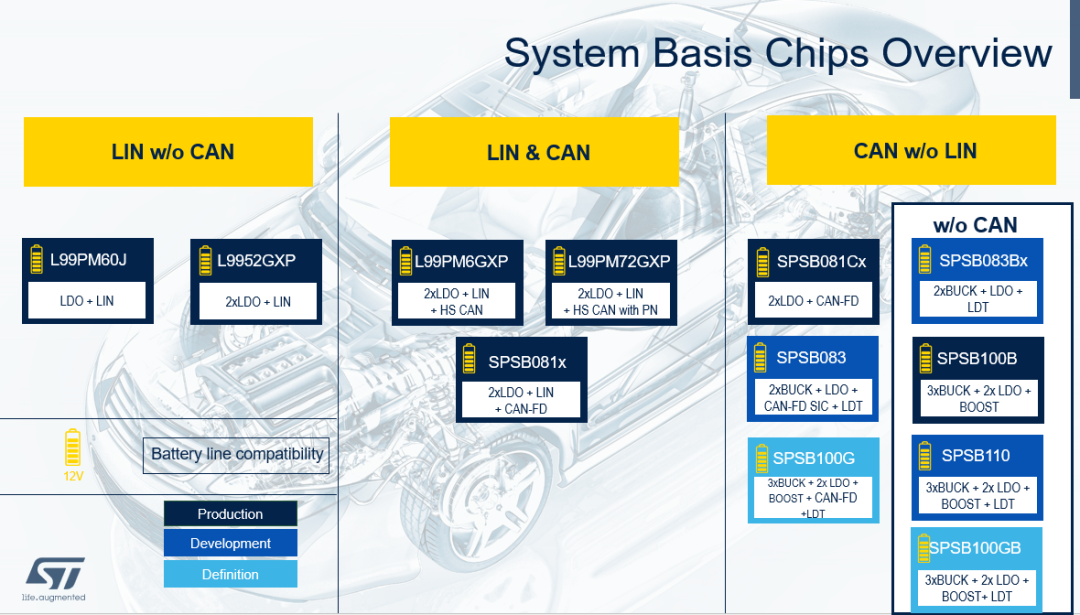

意法半導體車規級系統基礎晶片概覽
基於所述SPSB100系列產品，ST提供配套的評估支持包，現已在ST官網可獲取：
❖ 產品數據手冊（包含典型應用設計參考）
❖ Demo測試板和相應GUI
❖ Safety Manual/FMEDA安全手冊等功能安全相關文檔（已和ST簽署有效NDA的客戶可提供）
您可以聯繫當地的ST銷售辦事處和分銷商，獲取有關產品定價和樣品情況，及相關係統方案的更多信息
