產品描述
ANNA-B402 是一款超小型、高效能、獨立的藍牙低功耗模組。系統級封裝 (SiP)模組尺寸僅為 6.5 x 6.5 mm，包括整合的天線。為 u-blox 藍牙低電平提供支援的軟體能源串列埠服務、GATT 客戶端和伺服器、藍牙遠距離、NFC™ 以及同步週邊設備和核心角色。
ANNA-B4系列另一款 ANNA-B412內建u-connectXpress 軟體提供開法者以簡單的 AT Command完成藍芽功能的建立。
ANNA-B412 透過安全技術提供頂級安全性啟動，這確保模組僅啟動經過驗證的 u-connectXpress 軟體。ANNA-B412 還具有藍牙 5 長距離功能透過可靠的連接擴展通訊範圍。
工作溫度範圍為 -40 °C 至 +105 °C，ANNA-B4x2 非常適合惡劣的工業或照明應用必須在高環境溫度下運作。主要市場是工業自動化、智慧城市與建築、醫療以及醫療保健和遠端資訊處理。
具體應用包括智慧照明、資產追蹤、室內定位、感測器和無線連接和可設定的設備。
ANNA-B4x2 配備內部晶片天線，方便使用整合在最終產品以及天線引腳中與所選的外部天線一起使用。ANNA-B4x2經過全球認證，可與內部或外部一起使用天線。這減少了客戶的時間、成本和精力將 ANNA-B4x2 整合到他們的設計中。為保證運行在惡劣的專業環境下，此模組設計並依照 u-blox 專業級製造要求。
圖片來源: u-blox官網
圖片來源: u-blox官網

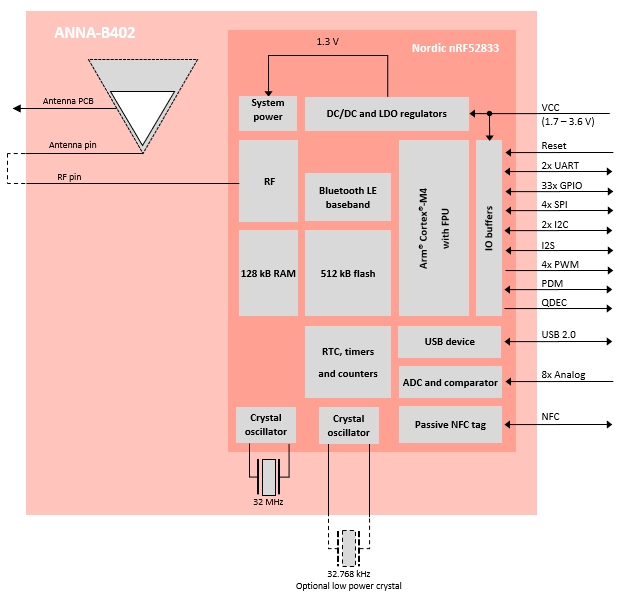

ANNA-B402系統架構
1. 可使用內建天線或外拉客製化天線
2. 內建 Nordic nRF52833
3. 外拉 UART/SPI/PWM/I2C/I2S/ADC/USB/GPIO
4. 內建 512KB FLASH與 128KB RAM
5. 內建 NFC功能
6. 內建 32MHz主頻
7. 保留外掛 32.768KHz Crystal 供使用者彈性設計最佳省電功能
圖片來源: u-blox官網

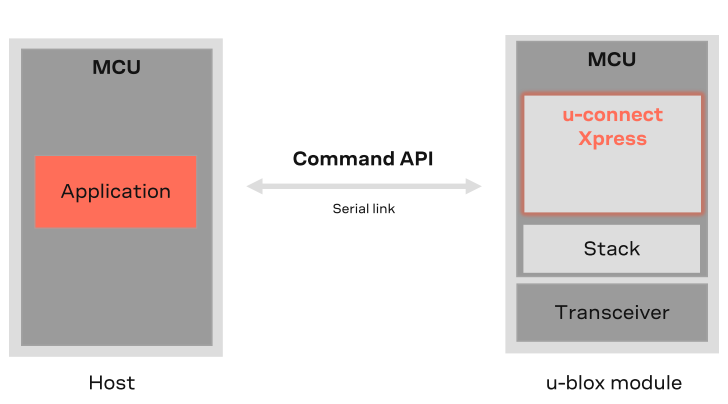

u-connectXpress 軟體介面特色:
1. 無需開發複雜的嵌入式即時無線軟體
2. 避免對系統進行重大重新設計
3. 廣泛且易於使用的命令 API
4. Host MCU 上的應用程式可參考範例逐步配置
圖片來源: u-blox官網
總結
ANNA-B4x2為一款高整合度業界最小封裝之 BT 5.1 SiP module, 提供完整的藍芽認證並精簡開發人員的系統設計。搭配 u-connectXpress 中介軟體實現軟體開發人員無痛體驗實現藍芽通訊功能。
u-blox多年在業界穩定可靠的生產工藝值得作為工控類產品應用的首選。
