新思Synaptics SYN43756(E)是一款高性能的物聯網（IoT）Veros SoC，具備三頻Wi-Fi 6E、藍牙5.3/5.4以及可選的802.15.4 radio功能。
新思SYN43756E與羅德CMW500的Wi-Fi信令測試操作 可按如下步驟進行：
- 準備相應的儀器與線材：

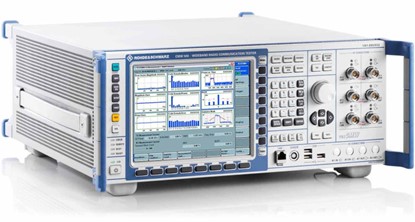

信令測試儀器：R&S®CMW500 無線電通信測試儀，軟體版本：V.40.230
DUT被測物：提供RF接口的整機或者PCBA板子，軟體版本：
T602AA_EVT_14.0_DailyBuild_userdebug_202411220340.00-00_FLASH
電源或者鋰電池。
RF連接線。
USB連接線。
下載好adb軟體的PC電腦。
- 把板子接入電源或者鋰電池，
板子的RF接口通過高質量的RF線連接到測試儀器的RF輸入/輸出口，並計算好線損。
- 板子按鍵3秒，開機後，插入電腦的USB口，等待十幾秒後在設備管理器中能識別出該設備，說明USB通訊和板子正常。

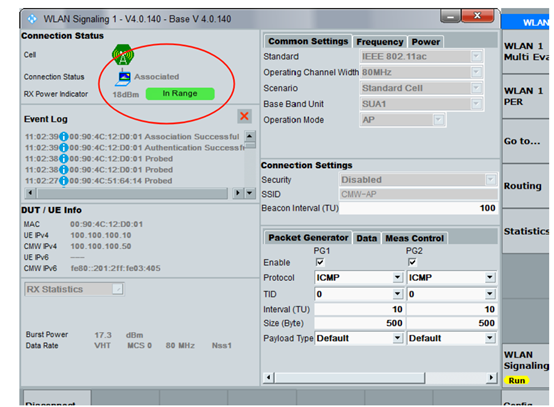

- CMW500儀器開機，配置好相應的Standard，rate等，並等待板子的Wi-Fi連接。
注意PG1/2/3要勾選上，Interval由100改為10。
- 在等待電腦識別出板子後，通過adb去配置參數，如下：
adb root
adb remount
adb shell insmod /vendor/firmware/bcmdhd_sdio.ko
adb shell
wl txchain 1
wl rxchain 1
wl ocl_enable 0
wl PM 0
wl mpc 0
- 板子通過螢幕或者exe打開Wi-Fi進行網絡掃描，尋找到CMW500的Wi-Fi連接點，名字：CMW-AP。
- 手動點擊板子螢幕上顯示的CMW-AP，連接上CMW500，如圖：
- 進行4G_11b_1M_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
- 進行4G_11b_11M_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
10, 進行2.4G_11g_6M_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
11, 進行2.4G_11g_54M_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
12, 進行2.4G_11n_mcs0_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
13, 進行2.4G_11n_mcs7_20MHz測試。
板子連接上CMW500後，通過adb執行: wl 2g_rate -h 7 -b 20 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs0~6功率正常穩定顯示，mcs7功率會跳變，執行命令後也穩定下來。
14, 進行2.4G_11ac_mcs0_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
15, 進行2.4G_11ac_mcs8_20MHz測試。
板子連接上CMW500後，通過adb執行: wl 2g_rate -v 8 -s 1 -b 20 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs0~7功率正常穩定顯示，mcs8功率會跳變，執行命令後也穩定下來。
16, 進行2.4G_11ax_mcs0_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
17, 進行2.4G_11ax_mcs11_20MHz測試。
板子連接上CMW500後，通過adb執行: wl 2g_rate -e 8 1 -b 20 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs0~7功率正常穩定顯示，mcs8功率會跳變，執行命令後也穩定下來。
但是mcs9/10/11，需要先設置小一點的TX功率，儀器先認出來，再慢慢增加TX
功率。
執行：wl txpwr1 -o -d 5
然後：wl 2g_rate -e 8 1 -b 20
執行：wl txpwr1 -o -d 7
然後：wl 2g_rate -e 8 1 -b 20
看情況慢慢增加TX功率，直到Spc規格。
18，2.4G的11n_11ac_11ax的40MHz 帶寬默認是沒有ON的，所以不需要測試。
19, 進行5G_11a_6M_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
20, 進行5G_11a_54M_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
21, 進行5G_11n_mcs0_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
22, 進行5G_11n_mcs7_20MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -h 7 -b 20 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs0~6功率正常穩定顯示，mcs7功率會跳變，執行命令後也穩定下來。
23, 進行5G_11n_mcs0_40MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -h 0 -b 40 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~6功率正常穩定顯示，mcs0會跳變回20M帶寬，執行命令後也穩定下來。
24, 進行5G_11n_mcs7_40MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -h 7 -b 40 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~6功率正常穩定顯示，mcs7功率會跳變，執行命令後也穩定下來。
25, 進行5G_11ac_mcs0_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據
26, 進行5G_11ac_mcs8_20MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -v 8 -s 1 -b 20 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs0~7功率正常穩定顯示，mcs8功率會跳變，執行命令後也穩定下來。
27, 進行5G_11ac_mcs0_40MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -v 0 -s 1 -b 40 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~8功率正常穩定顯示，mcs0會跳變回20M帶寬，執行命令後也穩定下來。
28, 進行5G_11ac_mcs9_40MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -v 9 -s 1 -b 40 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~8功率正常穩定顯示，mcs9功率會跳變，執行命令後也穩定下來。
29, 進行5G_11ac_mcs0_80MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -v 0 -s 1 -b 80 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~8功率正常穩定顯示，mcs0會跳變回20M帶寬，執行命令後也穩定下來。
28, 進行5G_11ac_mcs9_80MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -v 9 -s 1 -b 80 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~8功率正常穩定顯示，mcs9功率會跳變，執行命令後也穩定下來。
29, 進行5G_11ax_mcs0_20MHz測試。
板子連接上CMW500後無需操作，在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據
30, 進行5G_11ax_mcs9_20MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -e 11 -s 1 --ldpc -b 20 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs0~10功率正常穩定顯示，mcs11功率會跳變，執行命令後也穩定下來。
31, 進行5G_11ax_mcs0_40MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -e 0 -s 1 --ldpc -b 40 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~9功率正常穩定顯示，mcs0會跳變回20M帶寬，執行命令後也穩定下來。
32, 進行5G_11ax_mcs9_40MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -e 11 -s 1 --ldpc -b 40 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~9功率正常穩定顯示，mcs10/11功率會跳變，執行命令後也穩定下來。
33, 進行5G_11ax_mcs0_80MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -e 0 -s 1 --ldpc -b 80 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~9功率正常穩定顯示，mcs0會跳變回20M帶寬，執行命令後也穩定下來。
34, 進行5G_11ax_mcs11_80MHz測試。
板子連接上CMW500後，通過adb執行: wl 5g_rate -e 11 -s 1 --ldpc -b 80 。
在CMW500上配置好相應的Standard，rate等後，在CMW500的Multi Evaluation界面里就能看到相應的數據。
注意：mcs1~9功率正常穩定顯示，mcs10/11功率會跳變，執行命令後也穩定下來。
常見問題解答（FAQ）
- 新思SYN43756E的Wi-Fi信令測試需要的儀器是什麼？
主要是支持802.11ax的信令測試儀器都可以，比如cmw270 , cmw500, 安利MT8862,
極致匯儀等，而像LitePoint的IQ Xel-MX等只支持非信令測試的儀器就不可以。
- Wi-Fi信令測試需要燒錄什麼固件，進入什麼模式嗎？
使用正常的AP FW就可以了，當正常的AP設備來使用，無需加載mfgtest固件。
- 信令測試下的RF指標與非信令下的指標數據相同嗎？
數據應當是非常接近的，如果差異非常大的話，就要重新測試哪裡存在問題。
- SYN43756(E)的信令測試下的RF指標如果不合格怎麼辦？
信令測試是基於非信令下的RF匹配和參數來進行的，建議先確認非信令下指標都是OK的再來測試信令，如有不合格，一個是檢查測試方法，二個是重新測試相應的非信令測試來調整。
- SYN43756(E)的信令測試後需要保存什麼參數進晶片內嗎？
我們會根據晶片和IOT產品的應用場景預設一些行業的標準參數在nvram，如果客戶要修改Spc的話可以去修改nvram後，再進行信令測試，信令測試的數據不必保存進晶片的。
