東芝電子元件及存儲裝置株式會社（簡稱“東芝”）最近推出的六款新產品均採用新一代“U-MOSⅩ-H系列”工藝，拓展了150 V N溝道功率MOSFET產品線。
該系列產品適用於資料中心和通信基站等工業設備的開關電源。新產品的封裝方式為三引腳直插式：

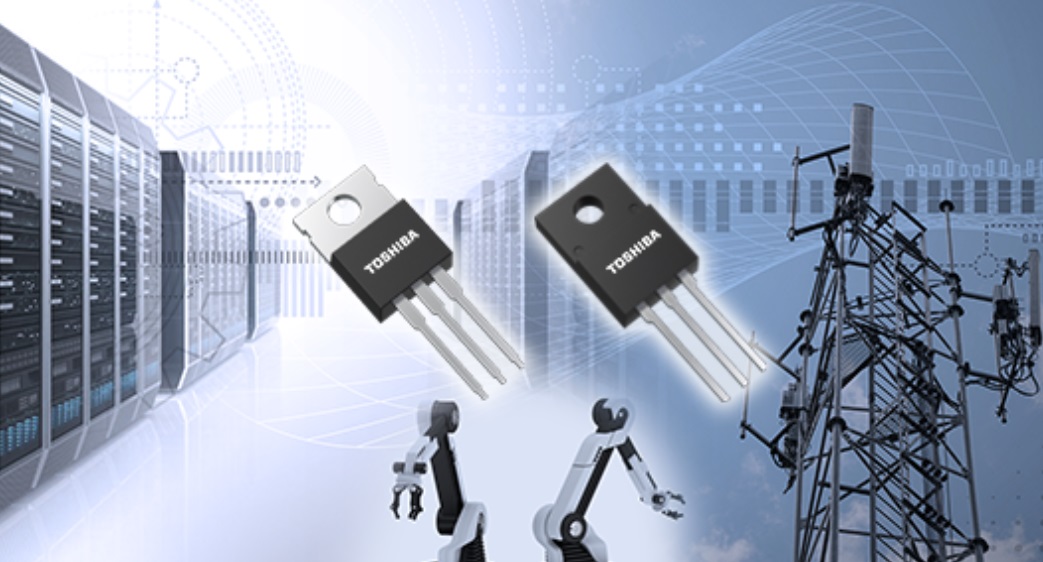

型號產品採用TO-220鐵封: TK4R9E15Q5、TK7R2E15Q5和TK9R6E15Q5
型號產品採用TO-220SIS塑裝: TK5R0A15Q5、TK7R4A15Q5和TK9R7A15Q5
圖片出處:東芝半導體官網https://toshiba-semicon-storage.com/cn/company/news/new-products-share/transistor/mosfet-20241023-1d.html
新產品採用U-MOSⅩ-H工藝，實現低漏源導通電阻。特別是，TK4R9E15Q5型產品的漏源導通電阻極低，最大值僅為4.9 mΩ。
此外，新產品採用高速二極體（HSD），通過減少反向恢復電荷和加快反向恢復時間，改善了對同步整流應用非常重要的反向恢復特性[1]。
新產品用於同步整流應用，可降低開關電源的功率損耗並有助於提高效率。
註1:MOSFET體二極體從正向偏置切換至反向偏置的開關動作

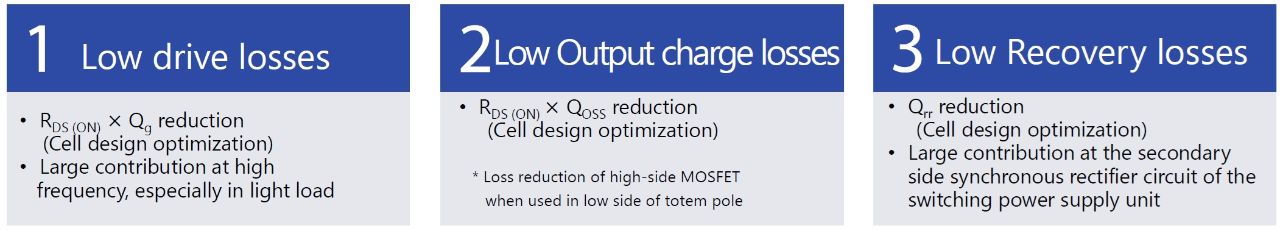

圖片出處:東芝半導體Toshiba X33/35產品介紹資料

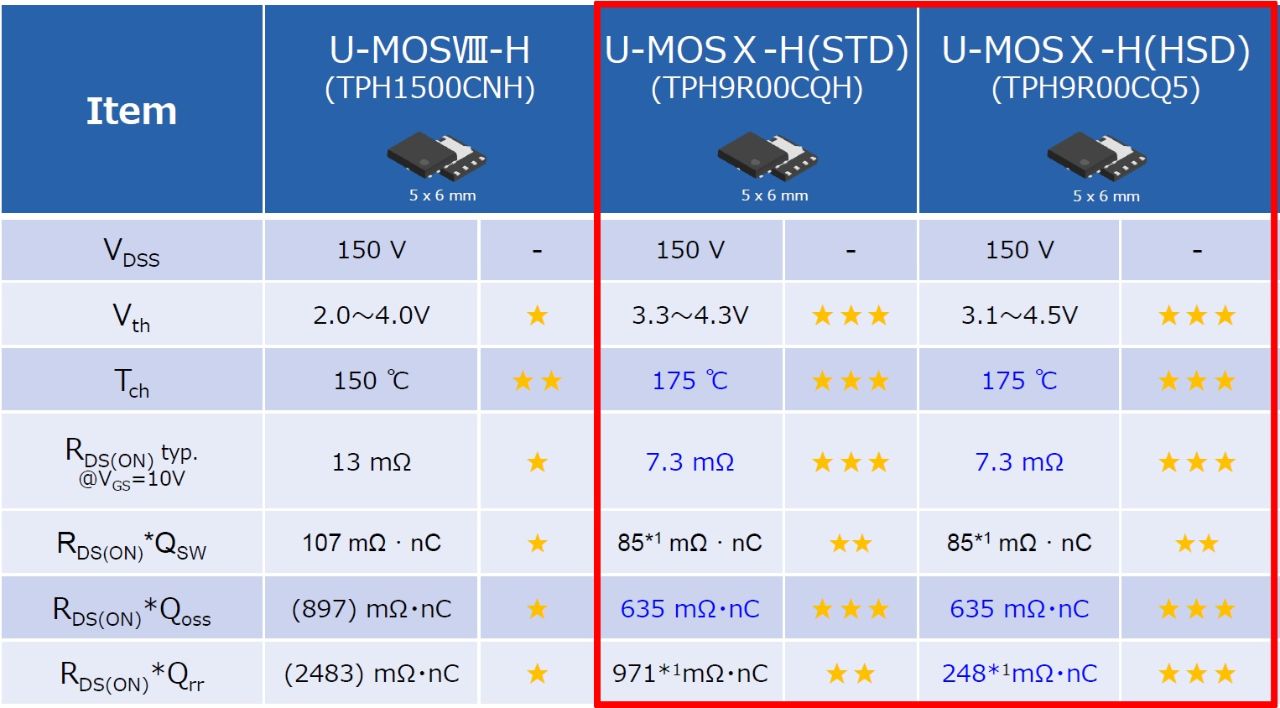

第一款產品TPH9R00CQ5[2]採用了HSD，與未採用HSD的東芝現有產品TPH9R00CQH[2]相比，TPH9R00CQ5型產品的反向恢復電荷減少了約74%，反向恢復時間加快了約44%。除了貼片式封裝，採用這種HSD的U-MOSⅩ-H工藝還應用於直插式封裝。新產品降低了MOSFET開關時漏極與源極之間產生的漏源尖峰電壓[3]，有助於減少開關電源內的電磁干擾（EMI）。
圖片出處:東芝半導體Toshiba X33/35產品介紹資料
註2 :SOP Advance／SOP Advance(N)封裝產品
註3:用於反向復原模式的電路時
東芝將繼續促進其功率MOSFET產品線的拓展，説明提高電源效率，實現降低設備能耗這一終極目標。
應用:
1.通信設備等(高效AC-DC轉換器、高效DC-DC轉換器等)的開關電源
2. 電機控制設備(電機驅動等)
特性:
1. 極低的導通電阻：TK4R9E15Q5 RDS(ON)＝4.9 mΩ（最大值）（VGS＝10 V）
2. 低反向恢復電荷：TK9R6E15Q5 Qrr＝32 nC（典型值）（-dIDR/dt＝100 A/μs）
3. 快反向恢復時間：TK9R6E15Q5 trr＝40 ns（典型值）（-dIDR/dt＝100 A/μs）

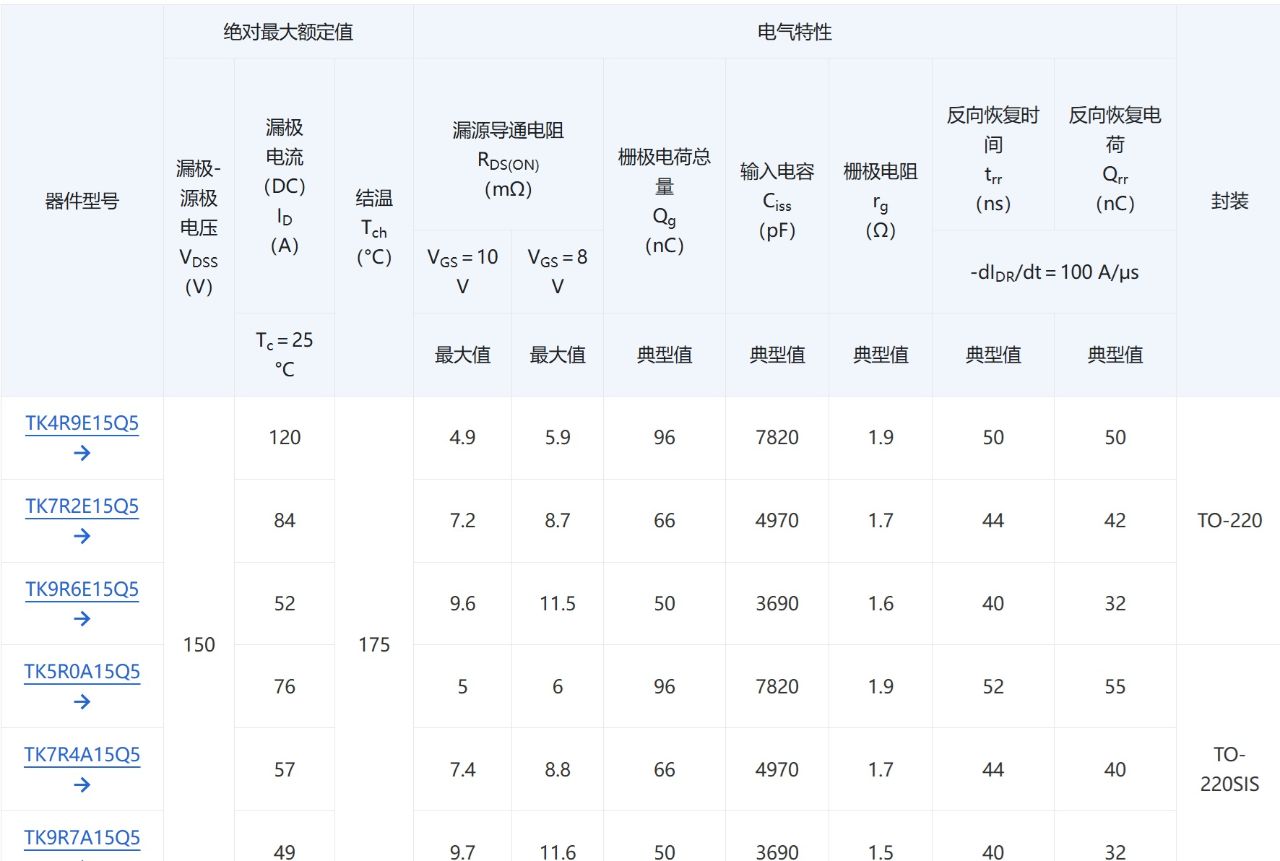

主要規格:
圖片出處:東芝半導體官網https://toshiba-semicon-storage.com/cn/company/news/new-products-share/transistor/mosfet-20241023-1d.html

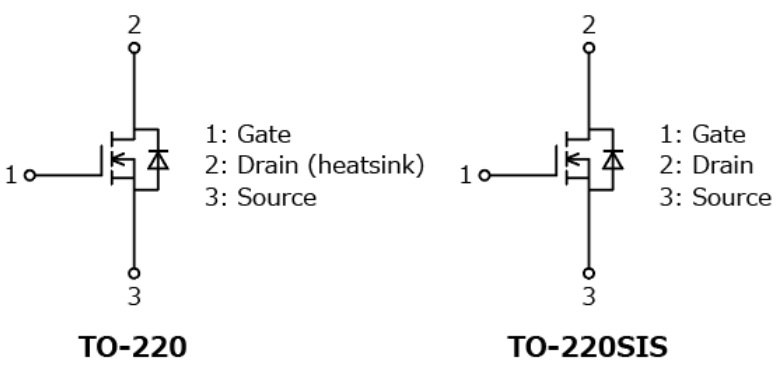

內部電路:
圖片出處:東芝半導體官網https://toshiba-semicon-storage.com/cn/company/news/new-products-share/transistor/mosfet-20241023-1d.html

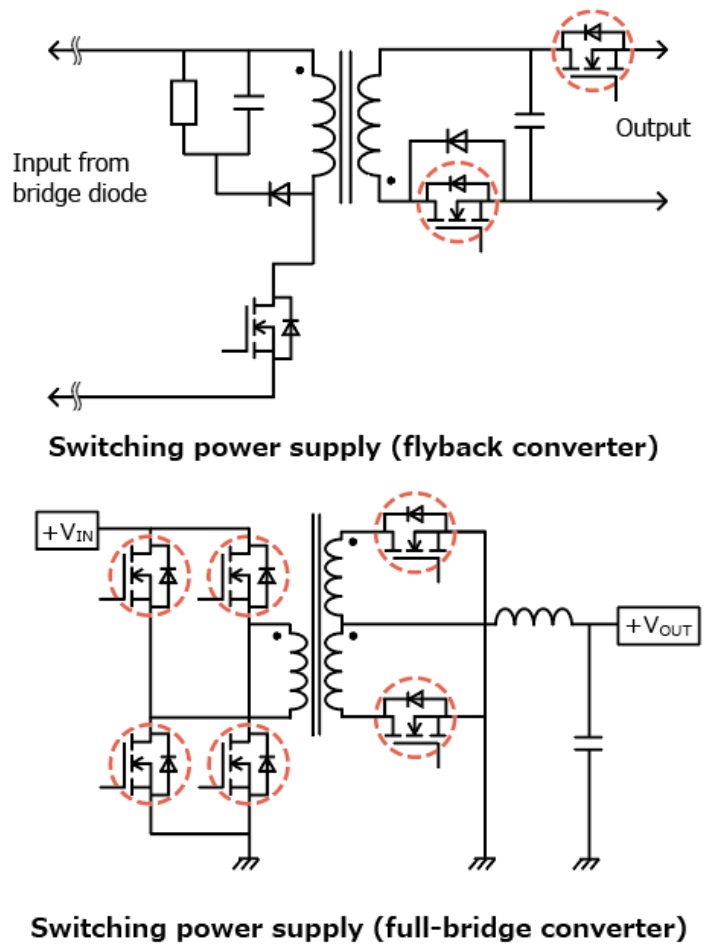

應用線路範例:
圖片出處:東芝半導體官網https://toshiba-semicon-storage.com/cn/company/news/new-products-share/transistor/mosfet-20241023-1d.html
透過以上介紹，相信對東芝半導體功率元件有更深的認識了，各式各樣規格完整，如有需求歡迎各位透過正式管道洽詢，您最好的選擇 代理商"世平興業股份有限公司"
註：
本文所示應用電路僅供參考。
需要進行全面評估，特別是在量產設計階段。
提供這些應用電路實例並不授予任何工業產權許可。
