新思Synaptics SYN43756(E)是一款高性能的物聯網（IoT）Veros SoC，具備三頻Wi-Fi 6E、藍牙5.3/5.4以及可選的802.15.4 radio功能。它支持真正的同時雙頻（RSDB）操作，並提供更高的系統集成度。
主要特性
SYN43756(E)內置了對Synaptics Astra的支持，Synaptics Astra是一個物聯網的AI原生計算平台，能夠簡化邊緣AI產品的開發，並提供上下文感知設備，為消費者、汽車、企業和工業應用帶來沉浸式用戶體驗。
接口與兼容性
SYN43756(E)提供了SDIO 3.0和PEIC 3.0接口，用於與外部主控晶片進行數據通訊。由於大多數物聯網產品運行在Linux和Android系統上，SYN43756(E)可以通過在Windows電腦上運行ADB（Android Debug Bridge）發送控制指令來進行各種操作，包括RF測試。
SYN43756(E)的RF RX測試可按如下步驟進行：
- 將板子的USB接口連接到電腦的USB埠，板子的RF輸出端通過高質量的RF線連接到測試儀器的RF輸入/輸出口，並計算好線損，如下圖

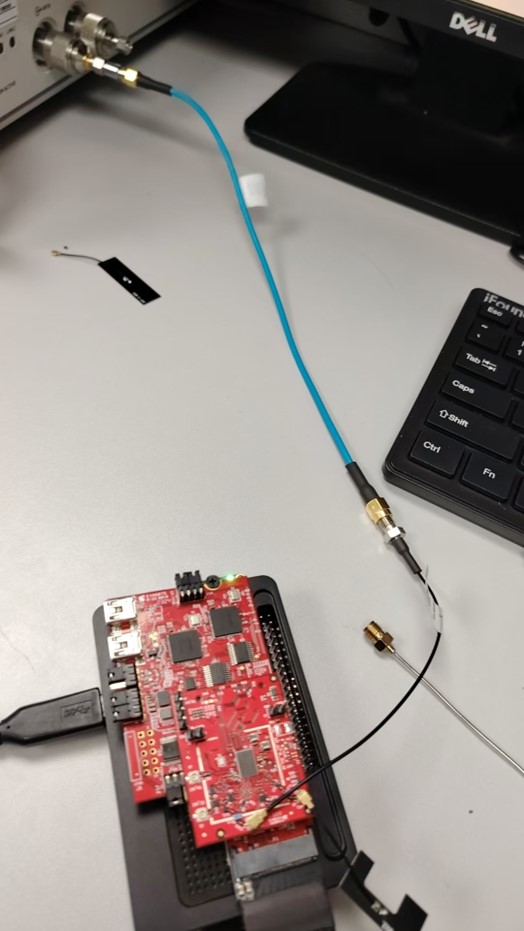

圖1為SYN43756(E)與電腦和儀器的硬體連接圖。
- 板子開機後插入電腦的USB口，在設備管理器中能識別出設備，說明USB通訊和板子正常，如下圖：

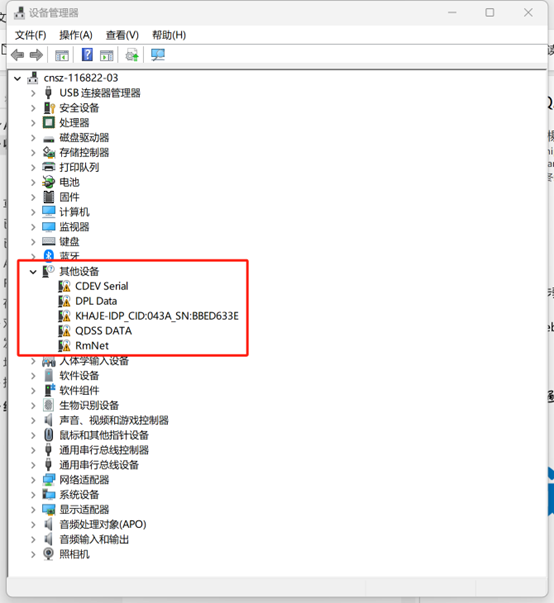

圖2為正確識別出SYN43756(E)。
- 打開電腦的cmd命令運行窗口，並進入ADB文件所在的文件夾。

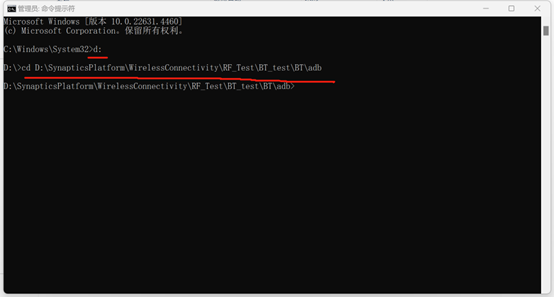

圖3為進入ADB。
- SYN43756(E) 有兩個固件，一個是產品正常使用的AP固件，另一個是用於RF測試的mfgtest固件。進行RF測試時，需要加載mfgtest固件。
方法1：覆蓋正常固件方式
使用以下ADB命令加載mfgtest固件：
adb root
adb remount
adb reboot
重啟設備
adb root
adb remount
adb shell mv vendor/lib/firmware/4362c0-config_sdio_mfgtest-18.40.100.2.bin vendor/firmware/FW_STA_AP-18.35.387.23.212.bin
adb reboot
重啟設備，替換完成
adb shell
insmod /vendor/firmware/bcmdhd_sdio.ko
方法2：臨時加載固件方式
insmod /vendor/firmware/bcmdhd_sdio.ko firmware_path=/vendor/firmware/4362c0-config_sdio_mfgtest-18.40.100.2.bin
#1，查清楚ko文件名和路徑 示範的是：/vendor/firmware/bcmdhd_sdio.ko
#2，查清楚MFG bin文件名和路徑 示範的是：/vendor/firmware/4362c0-config_sdio_mfgtest-18.40.100.2.bin
圖4，5為固件加載成功。
- 配置4G RX參數。
## wl txchain x (1 for core0, 2 for coer2, 3 for MIMO)
## wl rxchain x (1 for core0, 2 for coer2, 3 for MIMO)
## 2.4GHz RX test sequence ANT0
wl down
wl mpc 0
wl phy_watchdog 0
wl country ALL
wl scansuppress 1
wl btc_mode 0
wl band b
wl mimo_txbw -1
wl txchain 1
wl rxchain 1
wl up
wl channel 7
wl phy_forcecal 1
wl pkteng_stop tx
wl pkteng_stop rx
wl pkteng_start 01:00:00:C0:FF:EE rx
wl reset_cnts
#send 1000 packets from generatorwl counters
#check the counters register variation : pktengrxducastwl reset_cnts

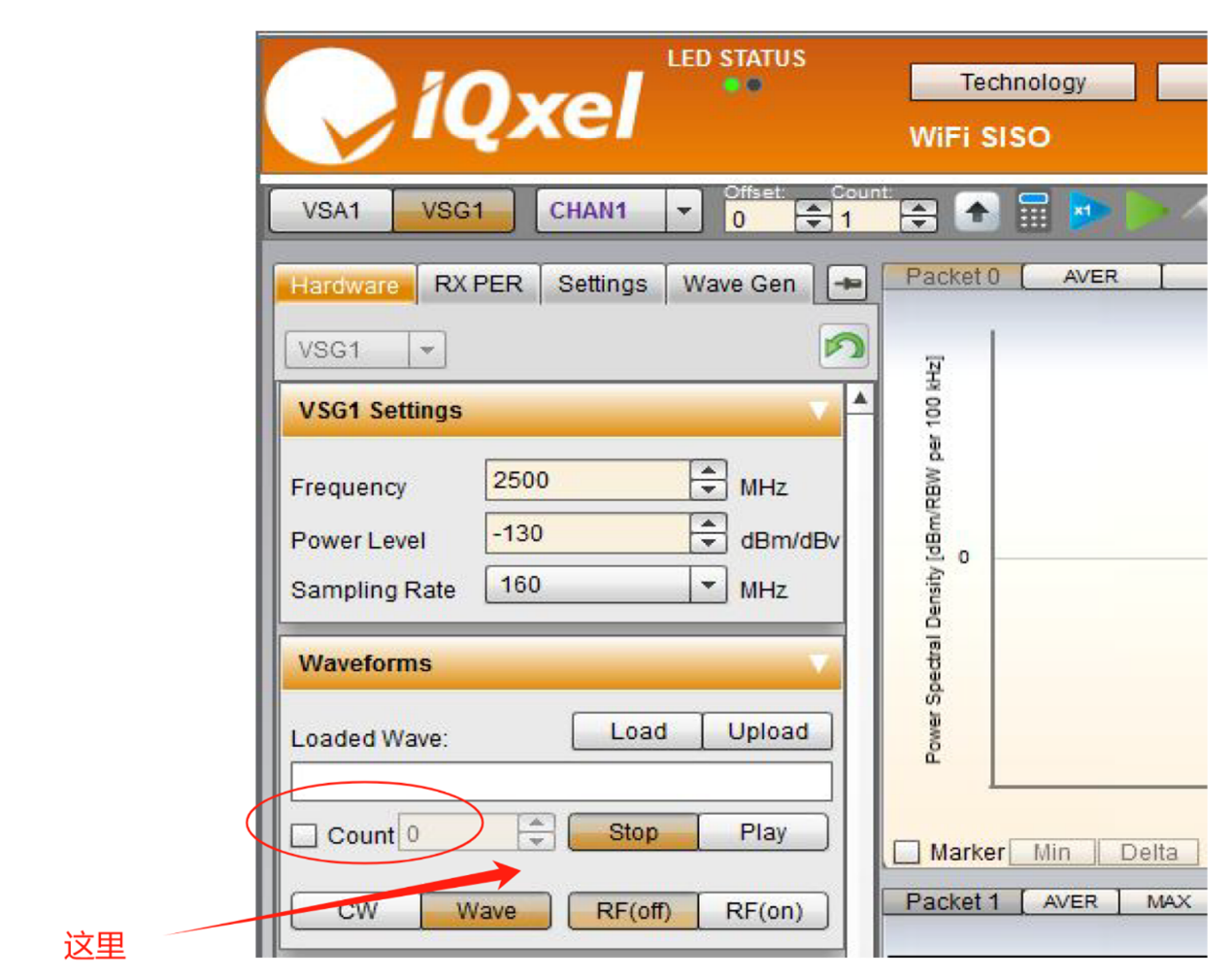

圖6為IQ儀器配置發包數量，發送功率大小和波形。

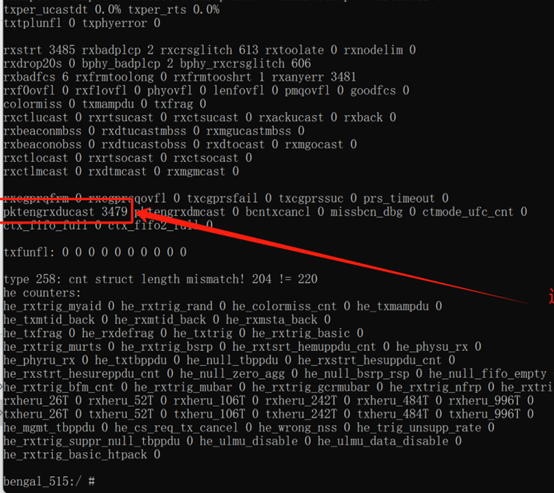

圖7為 顯示RX收到的包數。
特別注意： RX的丟包率要10%以內，即發送1000個波形包，RX收到900個包為合格。如丟包數過多，應當調整增大儀器發包的輸出功率。反之，收包數量大於900，則減少儀器發包功率。在收包剛剛超過90%包的發送功率值就是 RX接收靈敏度值。
- 通過重新輸入RX參數，就可以測試5G/6G或者另一個天線CH1的接收靈敏度了。
## 2.4GHz RX test sequence ANT1
wl down
wl mpc 0
wl phy_watchdog 0
wl country ALL
wl scansuppress 1
wl btc_mode 0
wl band b
wl mimo_txbw -1
wl txchain 2
wl rxchain 2
wl up
wl channel 7
wl phy_forcecal 1
wl pkteng_stop tx
wl pkteng_stop rx
wl pkteng_start 01:00:00:C0:FF:EE rx
wl reset_cnts
#send 1000 packets from generator
wl counters
#check the counters register variation : pktengrxducast
#5G BW20 RX test sequence
wl down
wl mpc 0
wl phy_watchdog 0
wl country ALL
wl scansuppress 1
wl btc_mode 0
wl band a
wl mimo_txbw -1
wl txchain 1
wl rxchain 1
wl up
wl chanspec 36/20
wl phy_forcecal 1
wl pkteng_stop tx
wl pkteng_stop rx
wl pkteng_start 01:00:00:C0:FF:EE rx
wl reset_cnts
#send 1000 packets from generator
wl counters
#check the counters register variation : pktengrxducast
常見問題解答（FAQ）
- SYN43756(E)支持哪些操作系統？
SYN43756(E)支持Linux和Android系統。
- 如何加載mfgtest固件？
可以通過覆蓋正常固件或臨時加載固件的方式加載mfgtest固件。
- 如何檢查設備是否正常連接？
在設備管理器中能識別出設備，說明USB通訊和板子正常。
- RX測試的丟包率要求是什麼？
RX的丟包率應在10%以內，即發送1000個包，RX收到900個包為合格。
- 如何測試5G/6G的接收靈敏度？
通過重新輸入RX參數，發送1000個數據包後檢查接收的包數，確保丟包率在10%以內。
