新品 | 16A 230 VAC或350 VDC交直流固態斷路器參考設計板

 新品

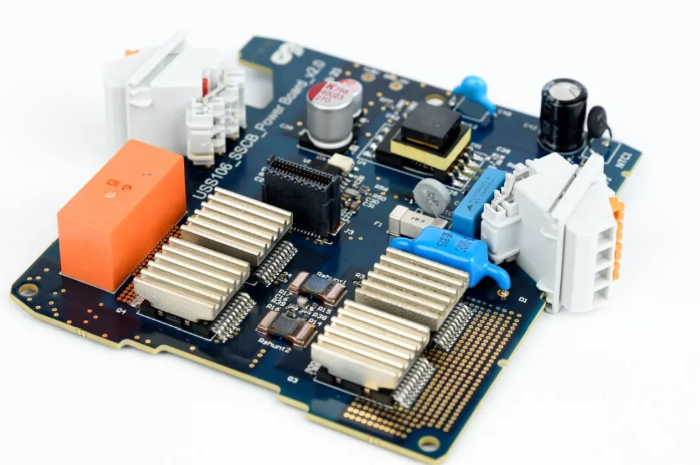

16A 230 VAC或350 VDC

交直流固態斷路器參考設計板

REF_SSCB_AC_DC_1PH_16A固態斷路器(SSCB)套件用於快速評估交流和直流斷路器，帶交互式圖形用戶界面。該套件包含兩塊電路板，支持230VAC或350VDC工作電壓和16A額定電流，自然冷卻，採用頂部散熱(TSC) MOSFET封裝上的非隔離式散熱器。

它可支持不同的SSCB應用場景，如1P-N、3P-N（堆疊、級聯）、L+-L-。



產品型號：

■ REF_SSCB_AC_DC_1PH_16A



 產品特點

• 採用MOSFET雙向開關，交流斷路器採用ZVS、ZCS技術
• 串聯機械開關

          - 提供物理氣隙

          - 機械觸點僅零電流開關

• 可編程保護方案

          - 過載

          - 過電流

• 測量

          - 直流固態接觸器：I、U、P

          - 交流固態接觸器：I、U、P、Q、S、THDi、PF

• 採用帶集成溫度傳感器CoolMOS™ S7T SJ MOSFET或帶NTC接口
• 過流關斷
• 通信接口

          - CAN（隔離型，正面）

          - UART（隔離型，背面）

          - Inhibit IO



 應用價值

• 16A 230 VAC或350 VDC
• 可評估交流和直流斷路器
• 交互式圖形用戶界面
• 支持各種SSCB應用場景
• 1P-N
• 3P-N（堆疊、級聯）
• L+-L-
• 採用頂部散熱(TSC) Q-DPAK MOSFET封裝上的非隔離式散熱器，自然冷卻



 競爭優勢

• 利用交互式圖形用戶界面快速進行評估和原型設計和不同應用場景評估
• 全面的測量功能，可測量交流和直流參數
• 內置保護功能，包括過載和過流檢測
• 經濟高效的開發，縮短上市時間，降低設計風險



 競爭優勢

• 工業自動化
• 固態斷路器
