SGM38121 是一款 4 通道 LDO PMIC，具有兩個高效低輸出 DVDD 通道和兩個高 PSRR 低噪聲 AVDD 通道
傳統的分離式單路 LDO 方案，雖然使用靈活，但外圍器件數量多，布板分散，直接導致布板面積和手機製造成本的增加；同時一款手機往往有多家攝像頭傳感器供應商，不同型號的攝像頭可能需要不同的輸入電源。
SGM38121 能夠在更小的面積內、以更低的成本，滿足攝像頭市場對於高像素、大電流傳感器的應用需求。

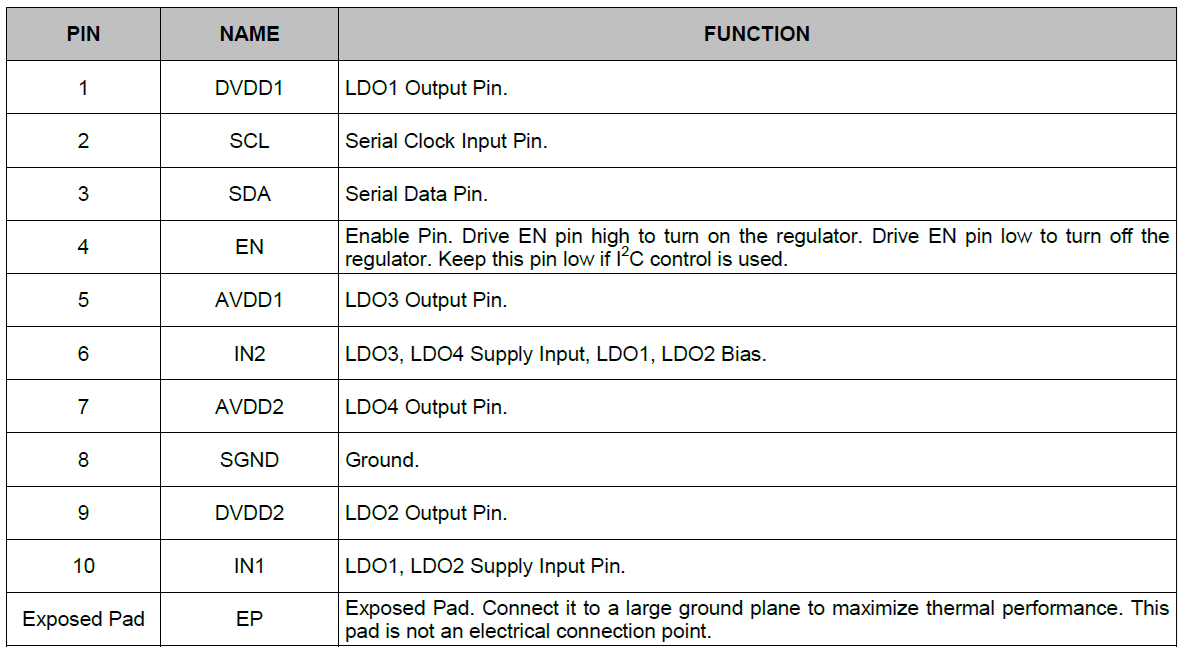

對於 DVDD1 和 DVDD2，SGM38121 使用沒有電荷泵的 NMOS 架構。IN1 用作輸入源，IN2 用作偏置電壓。IN1 輸入電壓範圍為 0.7V 至 2V，IN2 輸入電壓範圍分別為 3V 至 5.5V。
DVDD1 和 DVDD2 的輸出範圍均為 0.528V 至 1.504V。它們都能夠提供 1200mA 的輸出電流和超低的壓降電壓。
對於 AVDD1 和 AVDD2，SGM38121 使用 PMOS 架構，IN2 作為輸入源。
兩者都可以提供 1.504V 至 3.424V 的輸出電壓，具有較高的電源抑制比性能。輸出電流限制為 330mA。
SGM38121 具有外部 EN 引腳、內部使能位和序列控制寄存器。
其他功能包括 UVLO、高解析度輸出電壓配置以及 OCP 和 UVP 期間的打嗝功能。SGM38121 具有自動放電功能

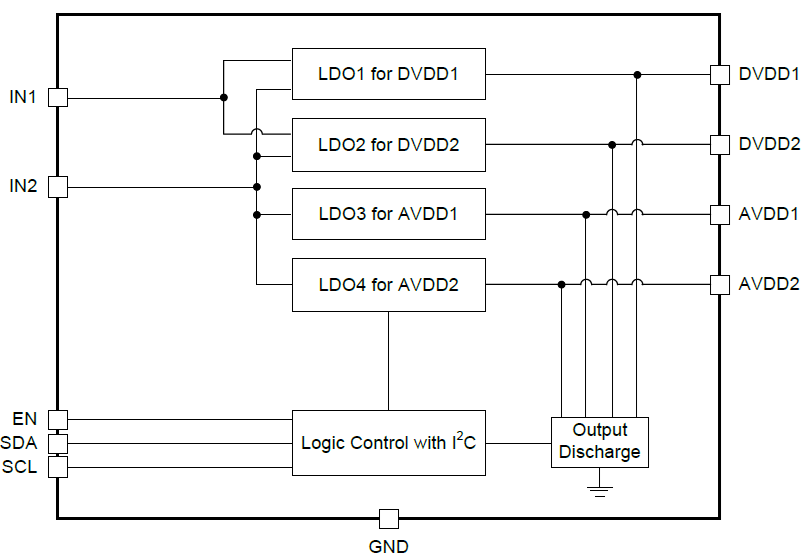

SGM38121 有 4 個 LDO 穩壓器。每個穩壓器的加電/斷電可以通過以下三種方式控制 :
- 硬體默認開/關設置
- 通過 I2C 啟用寄存器開/關設置
- 通過 I2C 進行可編程時隙啟用設置
其中，SGM38121 的 I2C 地址為 0x28，有 16個 8-bit 寄存器，支持 standard mode 100kbits/s 與 fast mode 400kbits/sec 通信速率。
也提供 3 種保護功能以及輸出放電功能自動/手動設定 :
- 過溫度保護 ( OTP ) : +156℃ 關斷
- 輸出過電流保護 ( OCP )
- 輸出低電壓保護 ( UVP )
- IN1 輸入電壓範圍 : 0.7V 至 2V
- IN2 輸入電壓範圍 : 3V 至 5.5V
- 電源靜態電流 : 340μA ( TYP )
- 關斷電流 : 0.13μA ( 典型 )
- 欠壓鎖定 : 2.43V ( 典型值 )
- DVDD1/2 輸出電壓範圍 : 0.528V 至 1.504V
- AVDD1/2 輸出電壓範圍 : 1.504V 至 3.424V
- DVDD1/2 輸出電流 : 1200mA
- AVDD1/2 輸出電流 : 330mA
- DVDD1/2 壓降 : 1200mA 時為 105mV ( 典型值 )
- AVDD1/2壓降 : 300mA 時 120mV ( 典型 )
- AVDD1/2電源抑制比 :
- AVDD1/2 輸出噪聲：9μVrms ( 典型 )
- -40℃ 至 +85℃ 工作溫度範圍
- 提供綠色 TDFN-2×2-10L 包裝

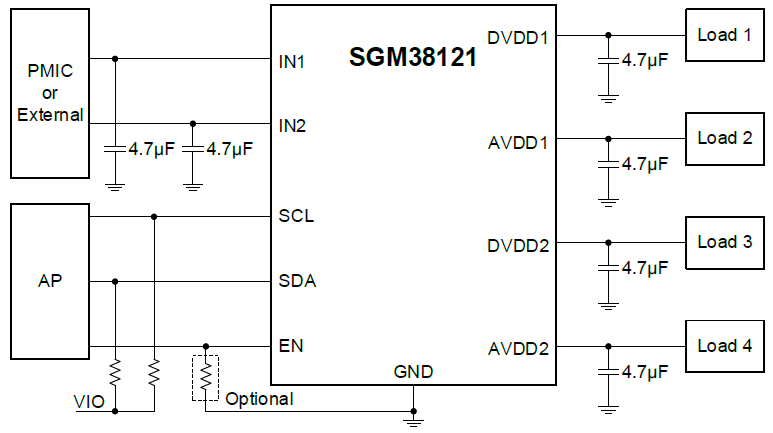

SGM38121 應用範圍
- 影像傳感器電源
- 手機電源
- 核心板電源
參考文獻
1. SGM38121 官網相關訊息 https://www.sg-micro.com/cn/product/SGM38121
2. SGM38121 Datasheet https://www.sg-micro.com/rect/assets/6aadf126-e29c-4b05-9225-2b7969ae2dd1/SGM38121.pdf
3. SGM38121 聖邦微官方新聞簡介 ( 聖邦微電子推出面向攝像頭應用的 4 路 LDO PMIC --- SGM38121 ) https://www.wpgdadatong.com/productnews/detail?product=222302
