新型 1008 封裝商用版和車規級功率電感器

新型 1008 封裝功率電感器

• 器件節省空間
• 工作溫度高達 +165 °C，電感值達 4.7 mH

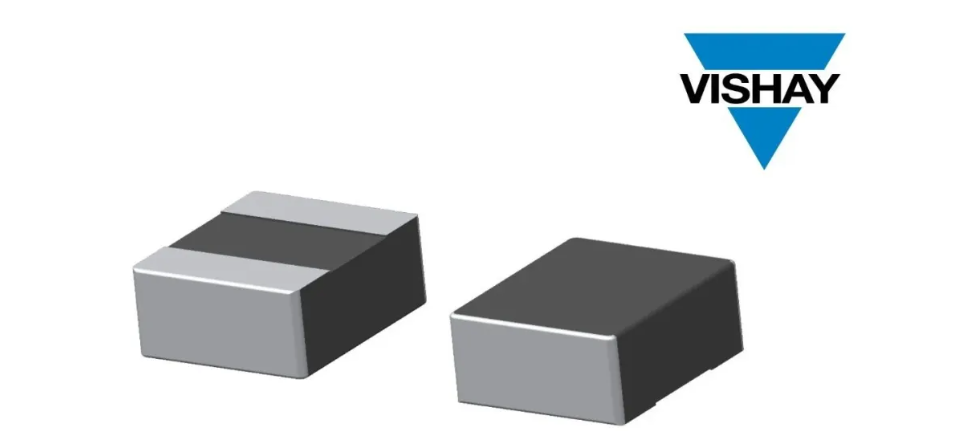

Vishay 推出兩款新型 1008 封裝功率電感器，外形尺寸為 2.5 mm x 2.0 mm x 1.2 mm。商用版 IHLL-1008AB-1Z 和車規級 IHLP-1008ABEZ-5A 功率電感器性能與更大一級的 IHLP^® 電感器相同，占位面積只有 55 %，工作溫度高達 +165 °C，具有寬電感範圍和低直流內阻（DCR）。


IHLL-1008AB-1Z 只有底部是電鍍的端子，可縮小基板布局，實現緊湊的板間距，電感典型值 0.33 µH 至 4.7 µH。IHLP-1008ABEZ-5A 採用底部和側面電鍍的端子，增加焊點固定強度，提高抗機械振動能力，同時簡化焊點檢查。器件通過 AEC-Q200 認證，+165 °C 下可連續穩定運行，工作溫度比最接近的競品器件高 10 °C，典型 DCR 低至 12.0 mΩ，降低 15 %。

兩款器件的性能優於鐵氧體技術，採用牢固的鐵粉磁芯完整密封繞組，消除氣隙，並對相鄰器件串擾進行磁屏蔽，同時其軟飽和曲線在整個工作溫度和額定電流範圍內保持穩定。電感器扁平線圈支持低 DCR 和大電流處理，線圈可直接彎折形成電感器端子，不需要引線框。精密雷射剝線，結合引線電鍍工藝，確保易焊性並可承受重複熱循環，實現最大可靠性。

日前發布的 Vishay Dale 器件適用於 DC / DC 轉換器、噪聲抑制和各種應用的濾波。IHLP-1008ABEZ-5A 是車載信息娛樂、導航和制動系統；ADAS、LiDAR 和傳感器；以及發動機控制單元的理想選擇。IHLL-1008AB-1Z 適用於 CPU、SSD 模塊以及數據網絡和存儲系統；工業和家庭自動化系統；電視、音箱、音頻和遊戲機；電池供電消費類醫療保健設備；醫療器械；通信設備以及精密儀器。

IHLL-1008AB-1Z 和 IHLP-1008ABEZ-5A 採用 100 % 無鉛 ( Pb ) 屏蔽複合結構，噪聲極低，具有高抗熱衝擊、耐潮濕和抗機械振動能力，可無飽和處理高瞬變電流尖峰。器件符合 RoHS 和 Vishay 綠色標準，無鹵素。
