拿到 i.MX RT1180 EVK，都需要驗證硬體是否正常，有可能 EVK 上的相關電阻沒有連上導致功能有問題，接下來介紹如何測試 EVK 以太網接口硬體電路。

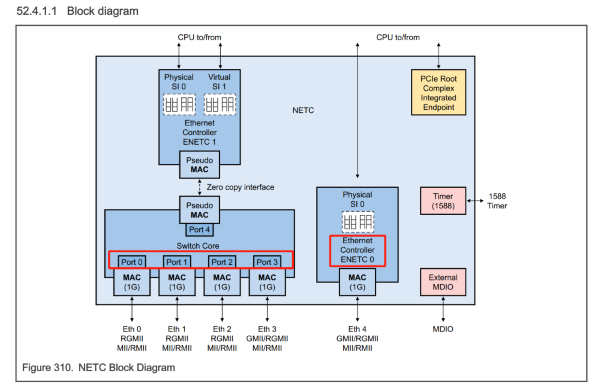

i.MX RT1180 支持 5 個以太網口， 其中 2 個 100M， 3 個 1000M， RT1180 NETC 外設框圖如下，其中 NETC0 控制 PORT4 ，其餘 PORT 由 NETC1 控制
1.例程修改
SDK 關於底層提供了兩套例程（LWIP 等除外），如下圖
例程使用了PHY 的 loopback 功能實現自收自發，但是不能用來測試 PHY -> RJ45 的硬體通路，以及接上網線後測試網線是否正常，這裡對其進行修改

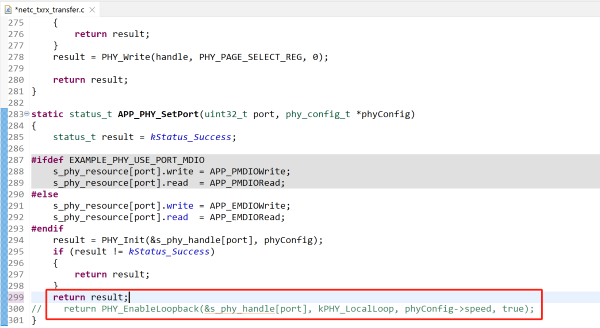

（1）PHY 初始化中默認使能 loopback，所以第一步要先將其注釋掉

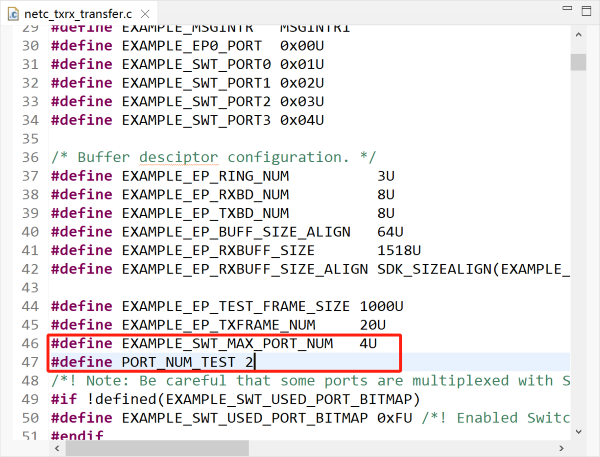

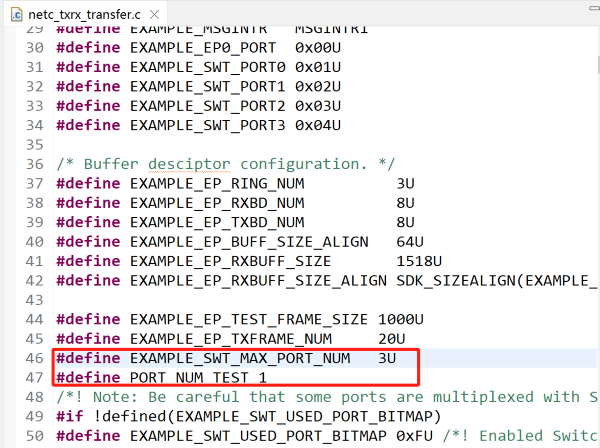

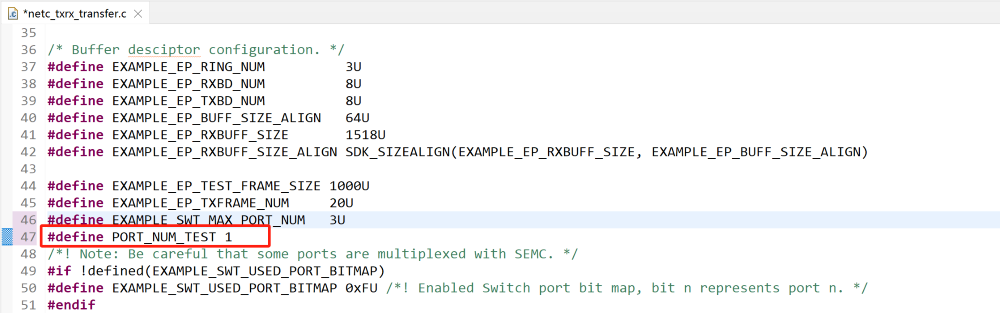

（2）添加一個宏定義作為測試1000M PORTx 測試：
PORT_NUM_TEST：作用是選擇測試的 PORTx 起始，比如選擇 PORT0 測試就為 0 ；
EXAMPLE_SWT_MAX_PORT_NUM：作用是選擇測試的 PORTx 數量上限；

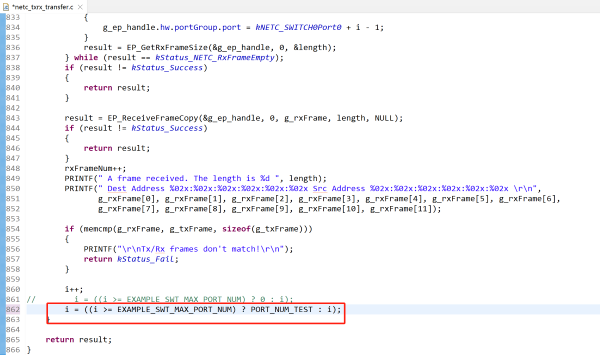

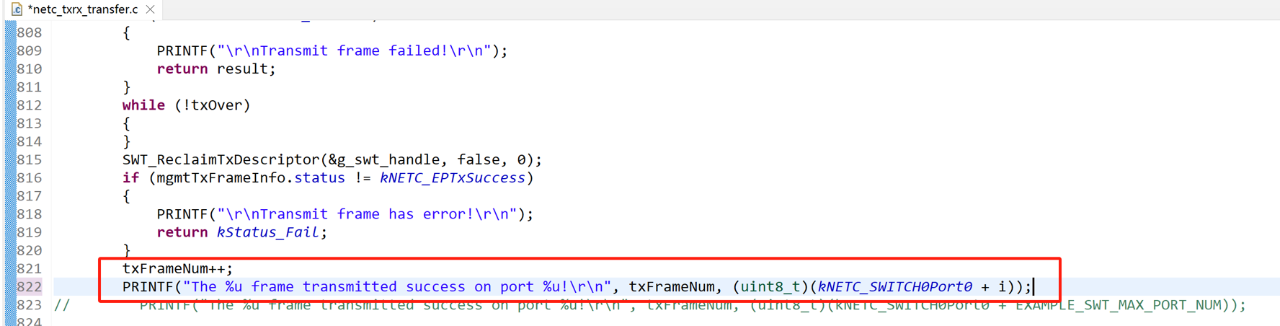

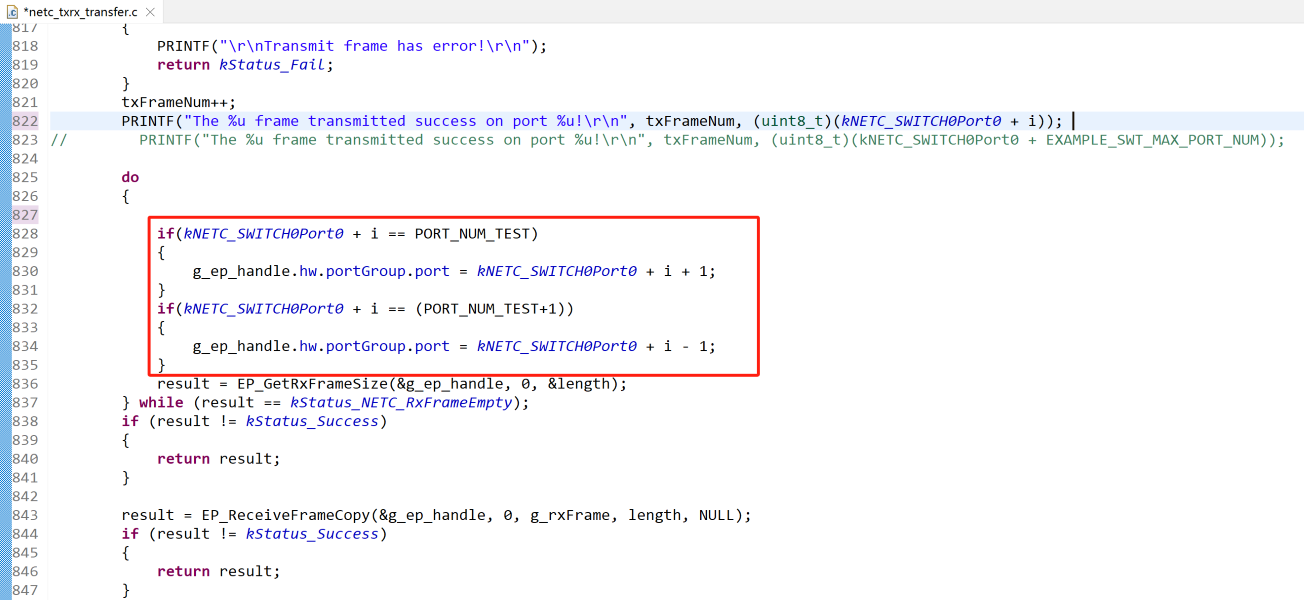

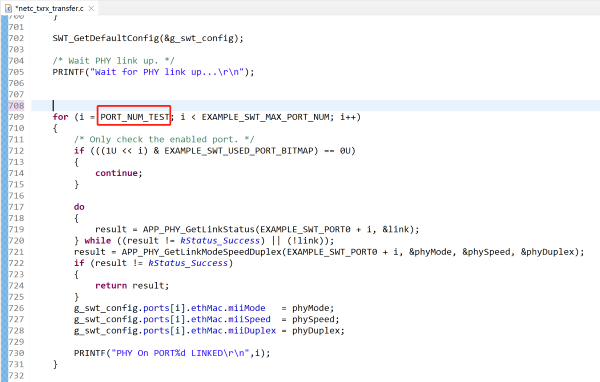

（3）APP_SWT_XferLoopBack 函數進行如下修改：

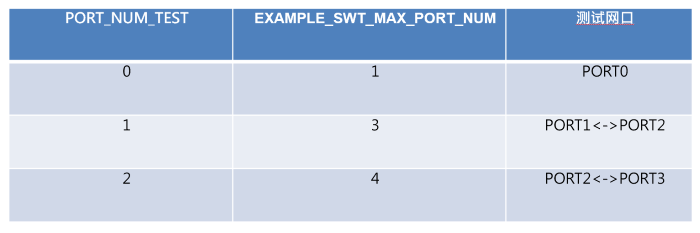

代碼修改完畢，接下來只需要修改兩個宏定義即可測試不同的網口，以下為對應測試的表
2.NETC0 PORT4測試
硬體上要在外部接上一個RJ45 水晶頭，這個水晶頭需要內部將對應的 TX\RX 連接起來

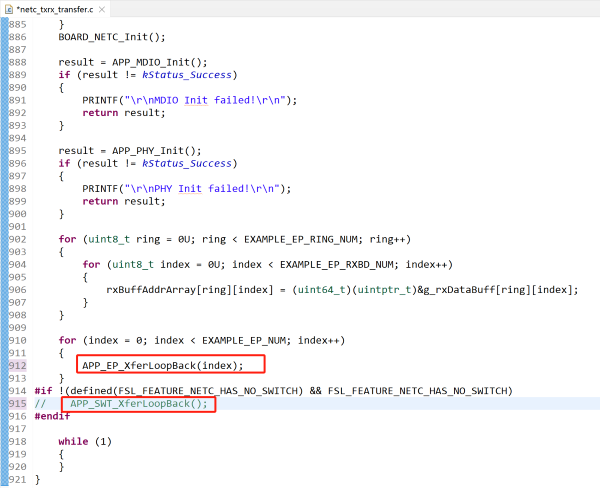

代碼做以下修改，編譯下載到板子上

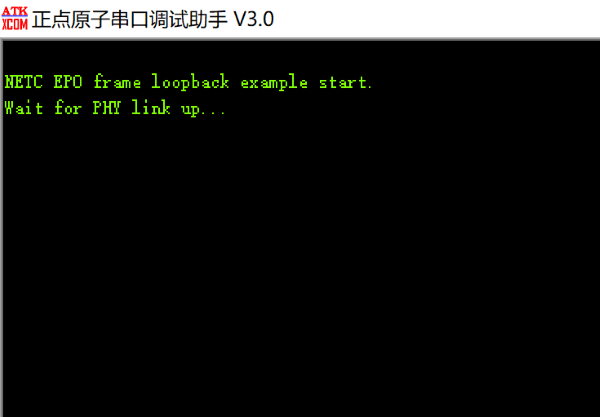

復位前取下水晶頭，復位後串口顯示在等待連接

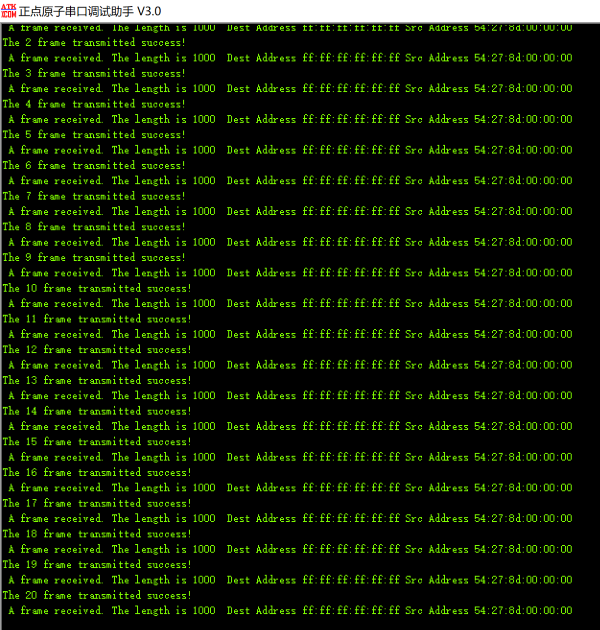

將水晶頭接上後，自收自發測試開始，發送 20 次數據以及數據校驗，沒有看到錯誤信息，測試成功

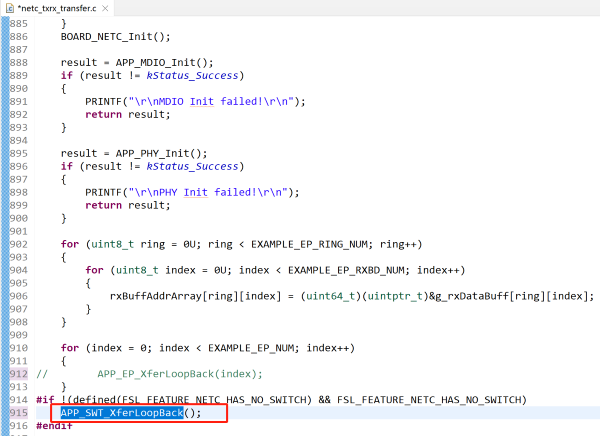

POORT4 測試結束，接下來需要修改代碼測試 PORT0-3，將 PORT4 的測試函數注釋，保留 PORT0-3 的測試函數
3.NETC1 PORT0-3測試

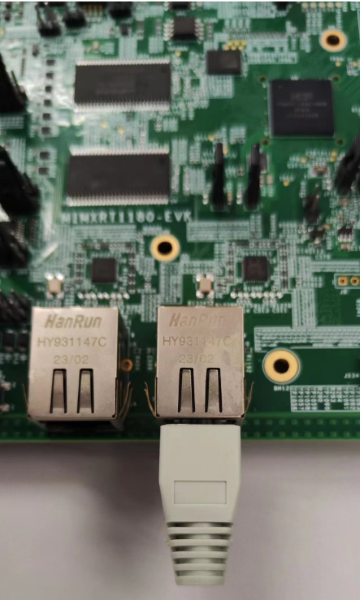

首先測試J28 的 100M 網口，對應 PORT0，修改兩個宏定義的數值：

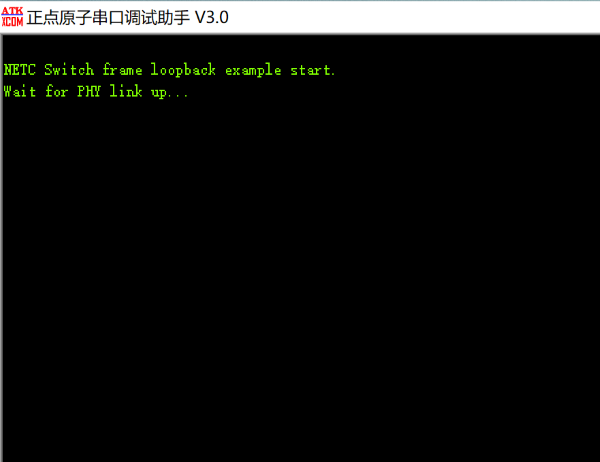

同樣，不接入自收自發的水晶頭，則顯示等待連接：
接入後列印信息如下，說明測試成功：
4.測試 PORT1 PORT2，修改宏定義數值

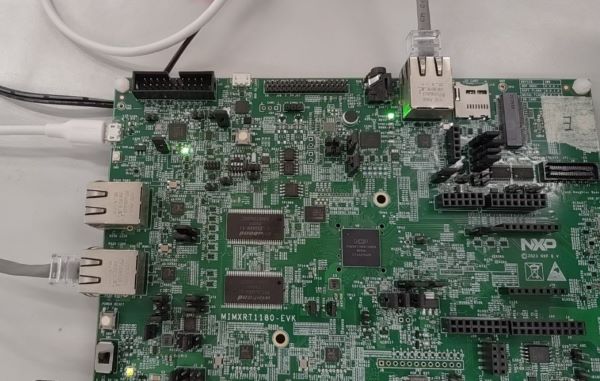

硬體連接
串口列印顯示連接，開始自發自收和檢驗，測試成功
5.PORT2 PORT3 的測試
修改宏定義數值

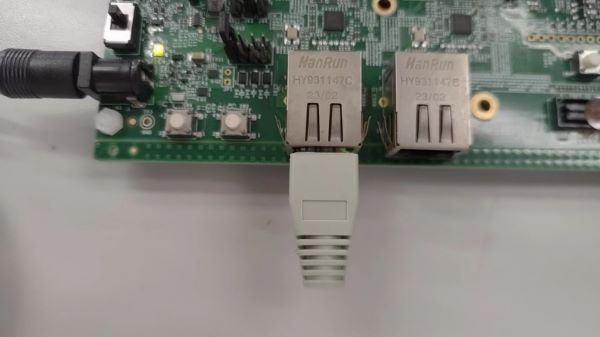

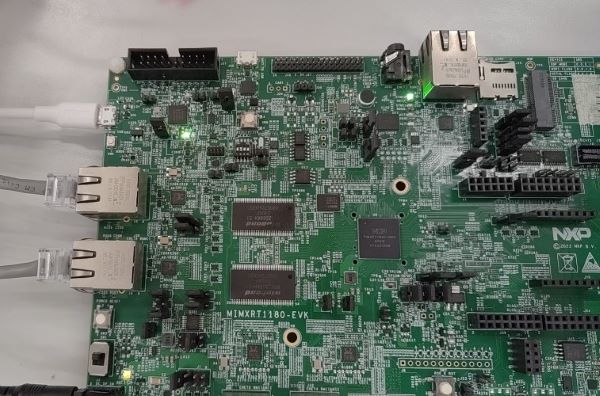

硬體連接

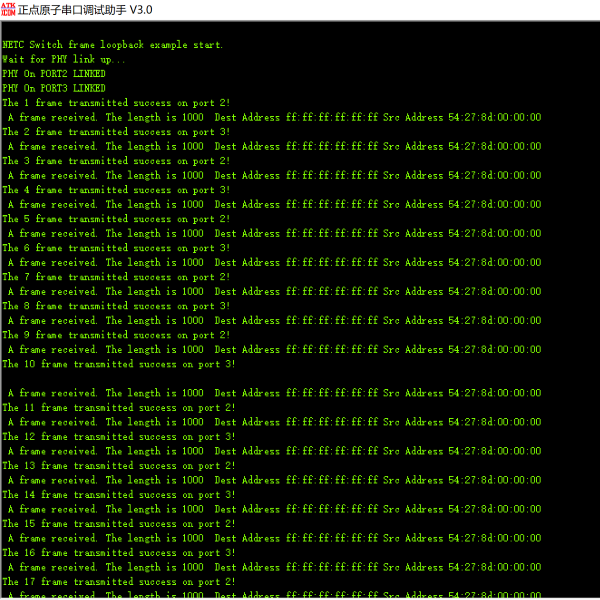

串口列印如下，說明測試成功
