本文將會介紹 SemiDrive E3 MCAL Crypto 模塊的簡介以及基本配置。此外會結合實際操作的介紹，幫助新手快速了解並掌握這個模塊的使用，文中的 MCAL 是基於 PTG3.0 的版本，開發板是官方的 E3640 網關板。
二、 Crypto 模塊簡介

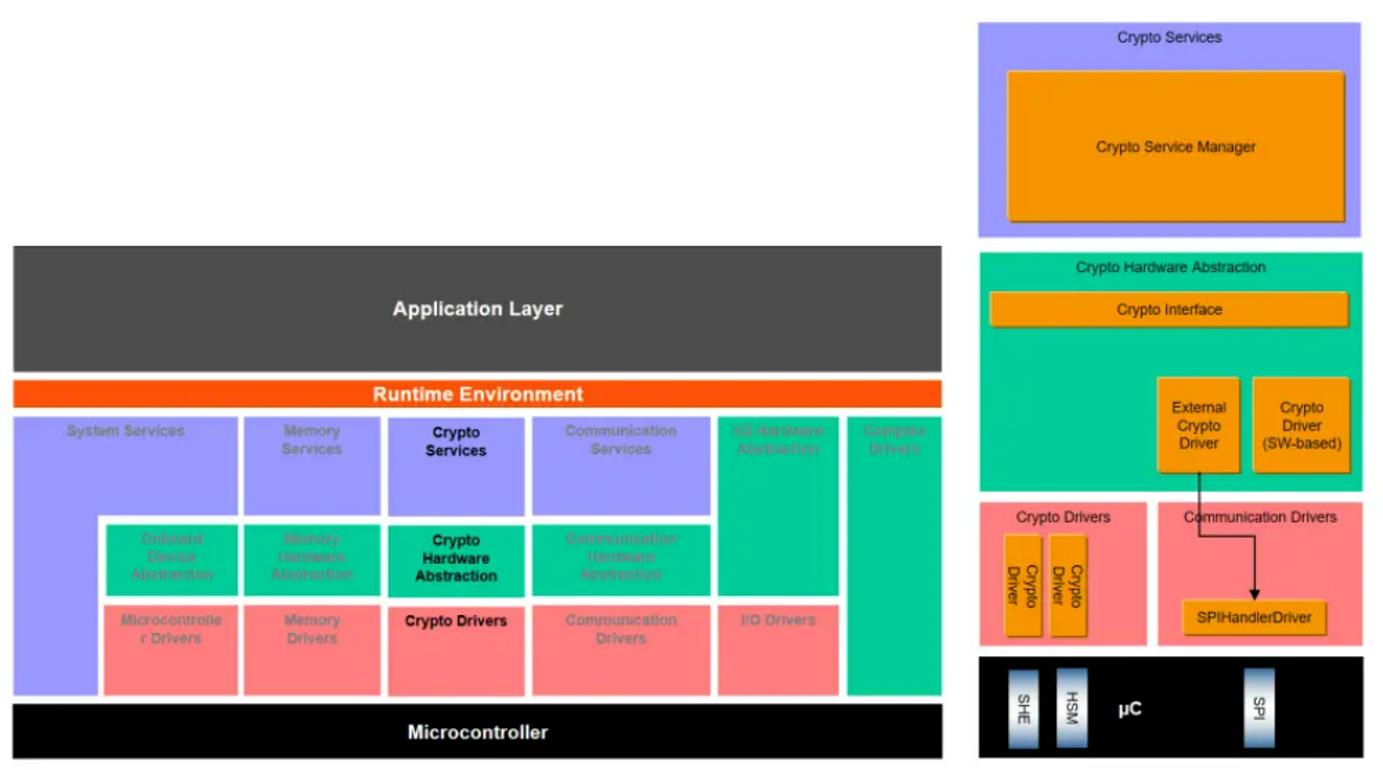

MCAL 的 Crypto 模塊主要實現了加解密相關的功能，給上層模塊提供了標準 API 接口，該模塊的軟體框圖如圖 2.1 所示。E3 提供的 Crypto 模塊支持以下幾類加解密算法：
- 對稱加密算法，包括 AES、SM4 算法
- 非對稱加密算法，包括 RSA、ECC、SM2、SM9 等算法
- 哈希算法，包括 SHA-1、SHA-224、SHA-256、SHA-384、SHA-512、SM3等
- 真隨機數生成
圖 2.1 Crypto 模塊框圖
三、 Crypto 模塊的主要配置

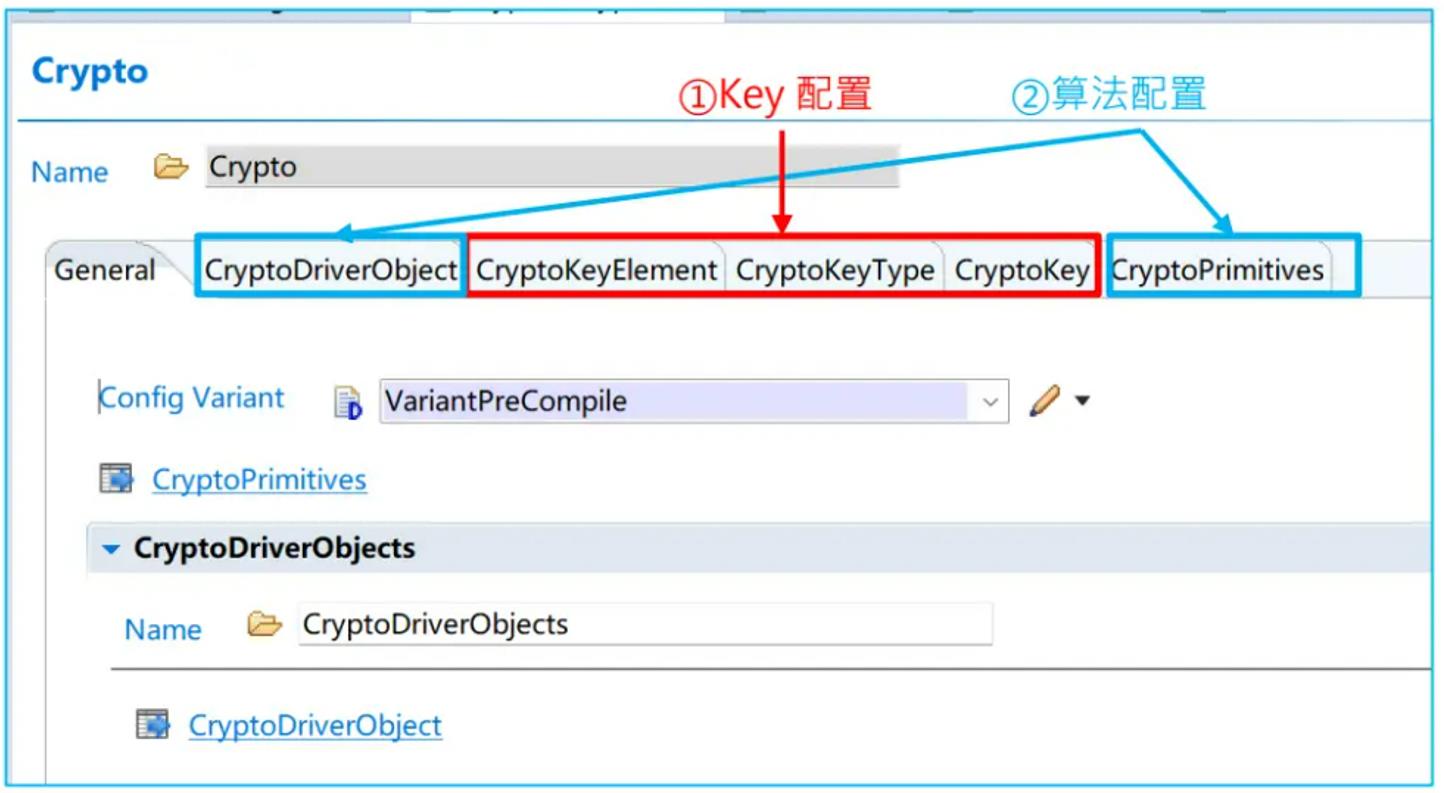

Crypto 模塊的配置比較簡單，用戶一般使用默認的配置即可，其配置主要有兩部分，密鑰和算法。Crypto 模塊配置的主界面如圖 3.1 所示。密鑰的配置包括了以下幾個部分：
- CryptoKeyElement
- CryptoKeyType
- CryptoKey
算法的配置包括：
- CryptoDriverObject
- CryptoPrimitives
圖 3.1 Crypto 模塊配置主界面

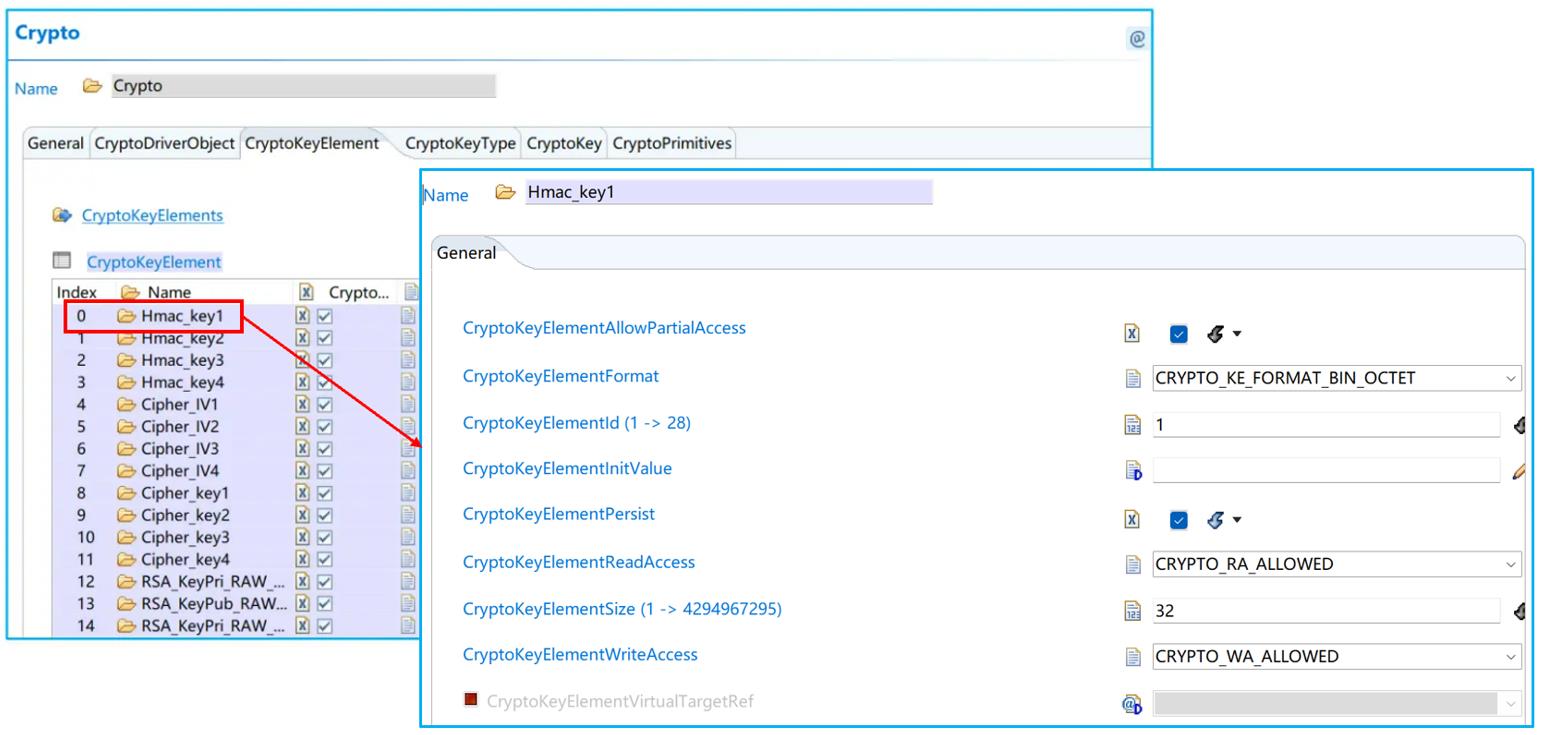

CryptoKeyElement 的配置頁面如圖 3.2 所示，CryptoKeyElement 是每個密鑰的基本組成元素，每個 CryptoKey 由一個或多個的 CryptoKeyElement 組成，因此優先配置 CryptoKeyElement。CryptoKeyElement 主要配置秘鑰的格式、長度以及訪問權限等。
圖 3.2 CryptoKeyElement 配置頁面

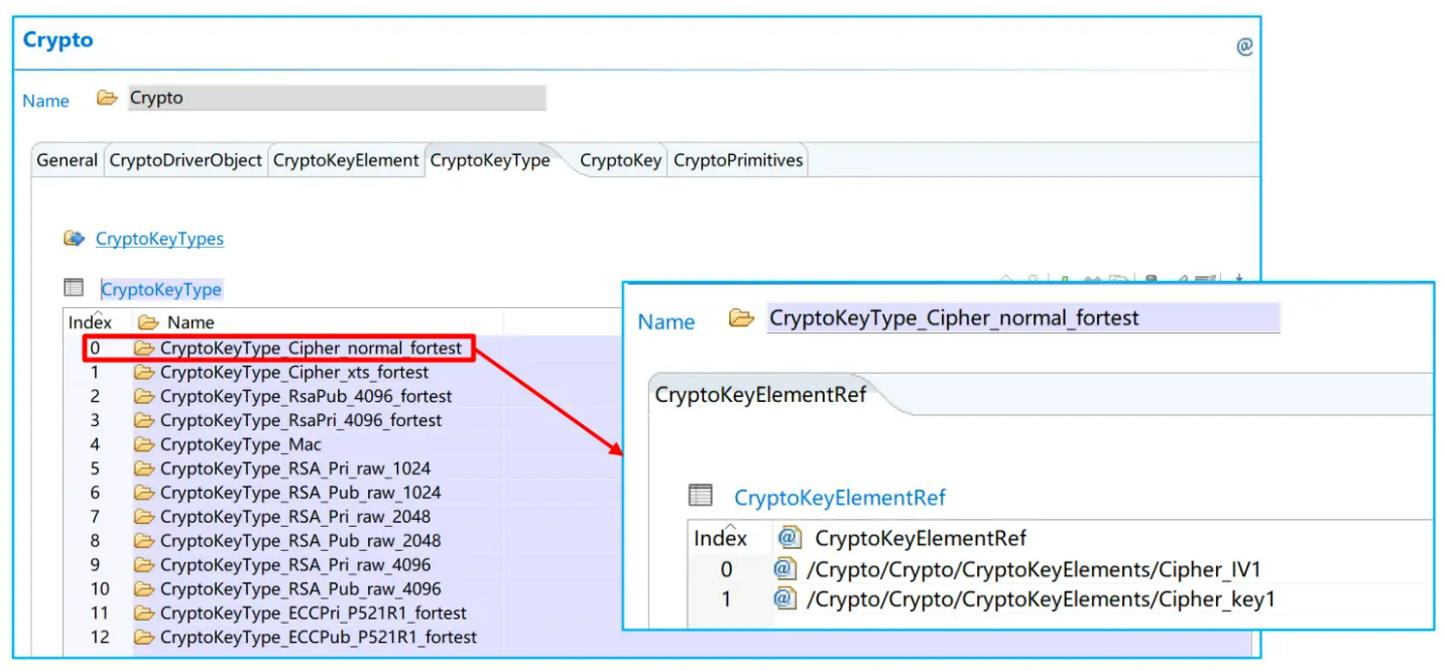

CryptoKeyType 表示一個 Key 的組成結構，它可能包含多個 CryptoKeyElement。具體配置頁面如圖 3.3 所示，我們可以在裡面添加之前配置的 CryptoKeyElement。
圖 3.3 CryptoKeyType 配置頁面

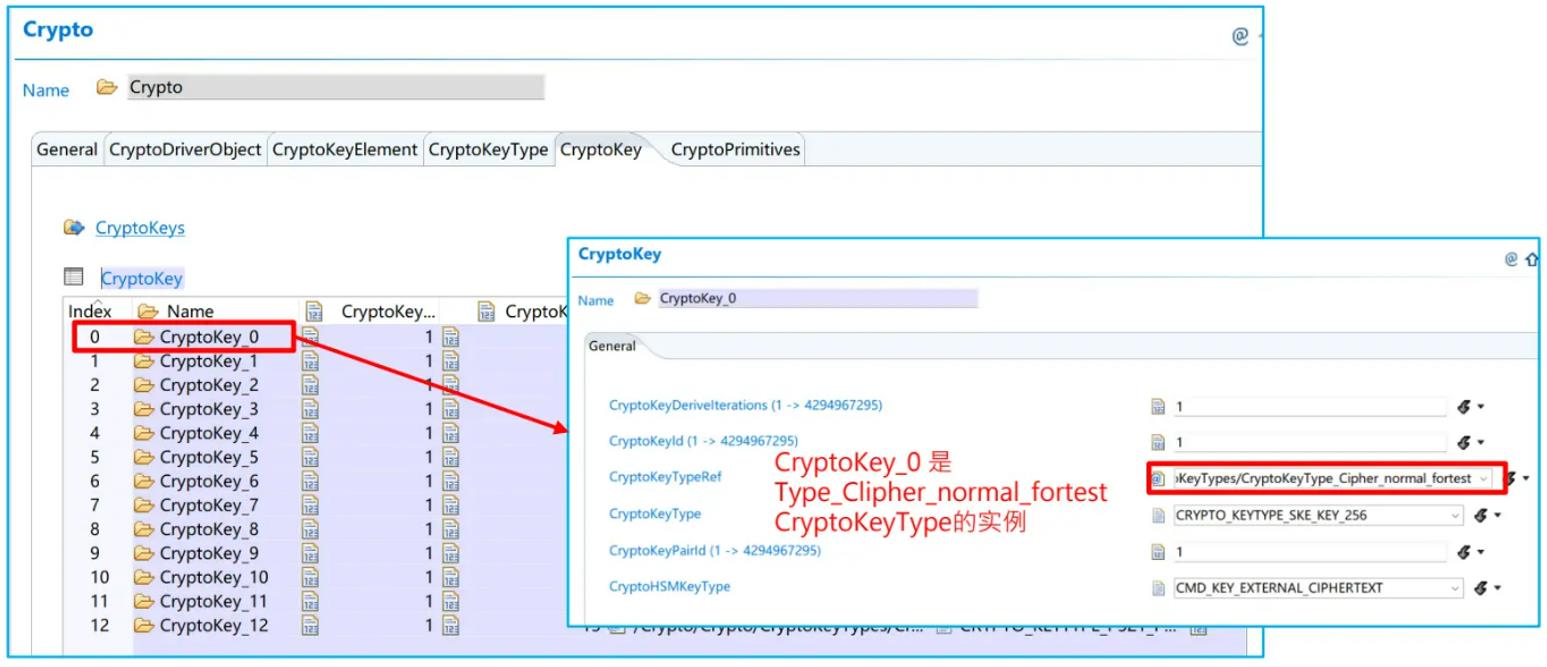

最後是配置 CryptoKey，CryptoKey 是 CryptoKeyType 的具體實例，配置頁面如下圖所示。其中 CryptoKeyType 選項配置這個秘鑰的類型，比如 CRYPTO_KEYTYPE_SKE_KEY_256、CRYPTO_KEYTYPE_RSA2048_PUB（RSA2048 公鑰）、CRYPTO_KEYTYPE_RSA2048_PRI（RSA2048 私鑰） 等等。而 CryptoHSMKeyType 選項則表示秘鑰的存儲類型，CMD_KEY_EXTERNAL_CIPHERTEXT（外部密文）、CMD_KEY_EXTERNAL_PLAINTEXT（外部明文）、CMD_KEY_INTERNAL（內部秘鑰）。
圖 3.4 CryptoKey 配置頁面

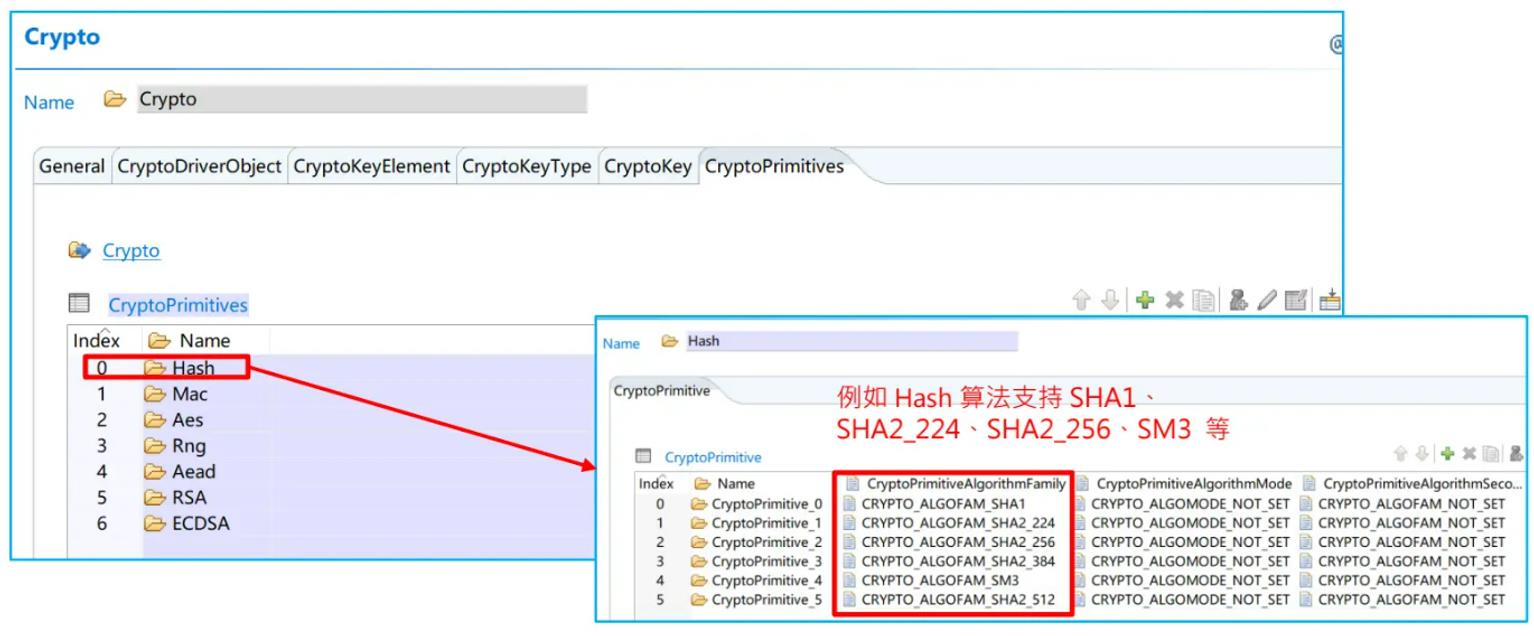

- 算法方面的配置包括 CryptoDriverObject 和 CryptoPrimitives 兩個部分，CryptoPrimitives 的配置頁面如圖5 所示。CryptoPrimitives主要用於配置具體的算法，包括 SHA1、SHA2_224、SM3 等等。
圖 3.5 CryptoPrimitives 配置頁面
CryptoDriverObject 是用來運行加密算法的實體，一個 CryptoDriverObject 包含同一系列算法，是一類算法的集合。具體配置界面如圖 3.6 所示。
圖 3.6 CryptoDriverObject 配置頁面
以上便是關於 Crypto 模塊的相關配置介紹，一般情況下使用 MCAL 默認的配置即可。
四、 實際操作

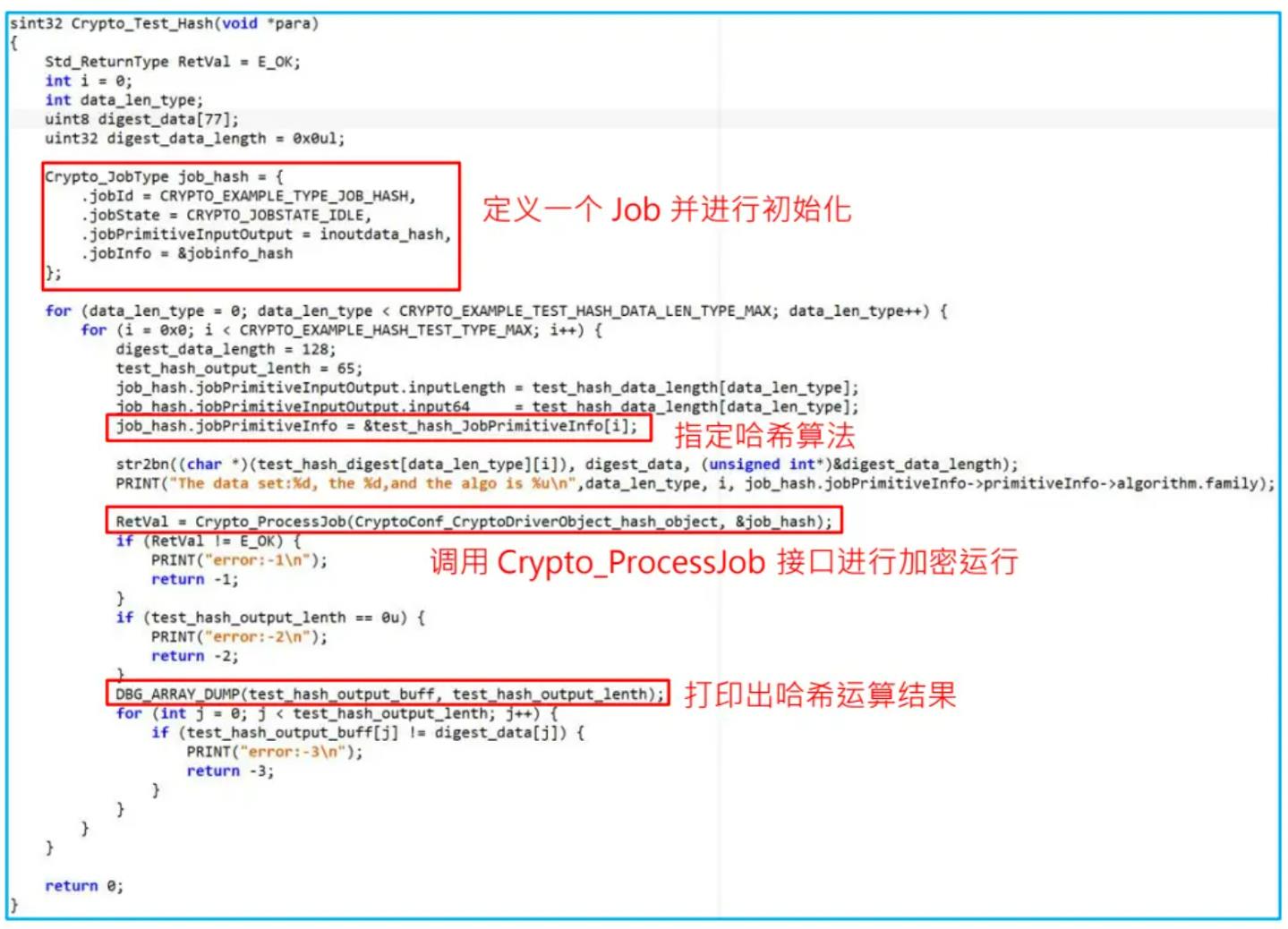

如圖 4.1 所示為 Crypto 模塊關於哈希算法的測試代碼，該測試代碼為我們演示如何指定對應的哈希算法進行哈希計算，其計算結果會通過串口列印出來。
圖 4.1 測試代碼

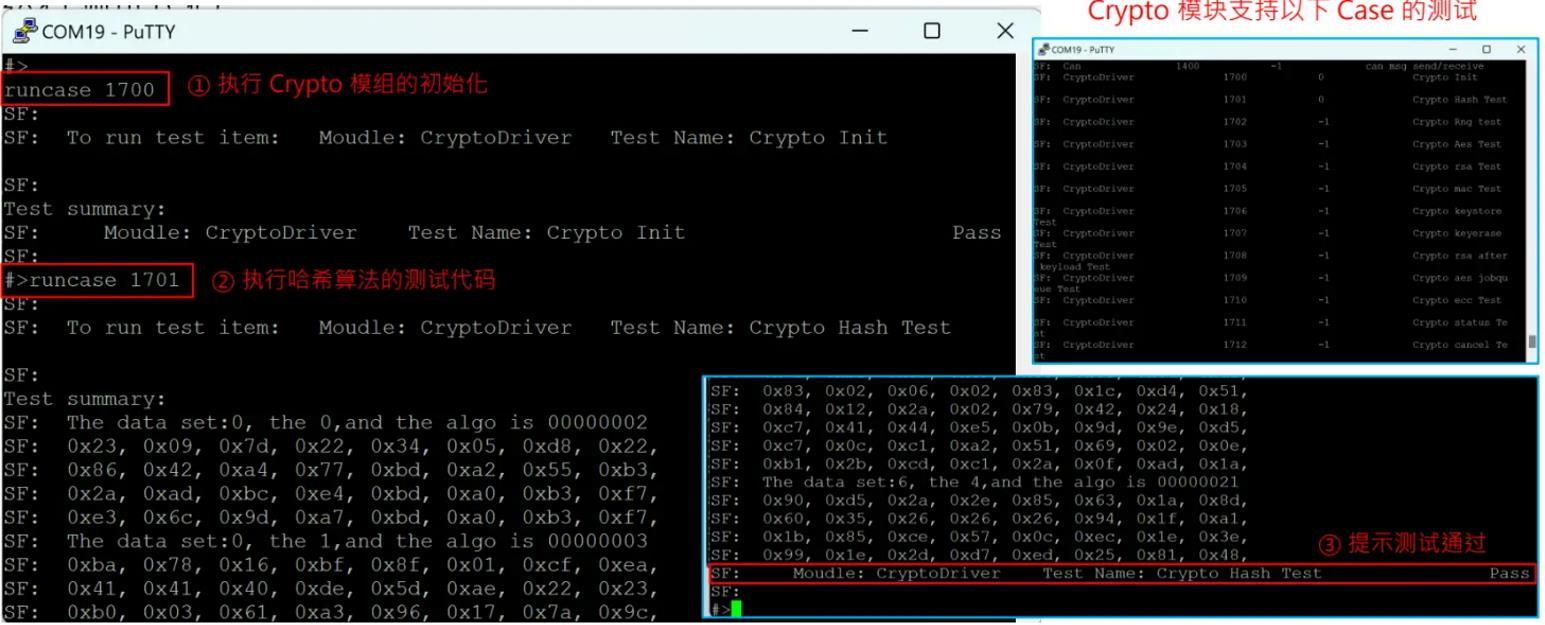

關於如何調用這個測試代碼，操作如下，板子燒錄好代碼後，接上調試 USB，重新上電運行，通過串口首先輸入“runcase 1700”執行Crypto 模組的初始化，接著輸入 “runcase 1701”執行這段測試代碼，從串口中可以看到運算的哈希結果並且提示測試通過。具體如下圖所示。
圖 4.2 串口列印
五、 參考資料
1.《SemiDrive_E3_MCAL_User_Guide_Rev03.00.pdf》，2023.08
