接下來為本篇的最一個Part, 我們將介紹TOSHIBA photorelays的最後三個應用,提供給各位參考.
首先先介紹增益控制應用,將感測器訊號的最大電壓與AD的最大輸入電壓相匹配而轉換器將電壓提高解析度,根據感測器訊號的電壓,設置可以透過photorelay選擇電路的回授電阻允許值設定使其接近AD轉換器的輸入.最大電下如圖1-1所示,
圖1-1. Gain Control Circuit (註一: Applications of photorelays to FA equipment )
第二種應用為切換各種感測器訊號並消除相互影響(雜訊),當設備有多個類比訊號輸入時就精度而言,每條訊號線都需要一個 AD 轉換器,但零件安裝面積和成本增加.一種解決方案是使用選擇訊號線的多路復用器.然而,未選中的(不需要的)訊號可能會產生雜訊並降低訊號準確性.透過使用photorelay作為開關對於每根線路,可以抑制每條線路的雜訊相互影響,如圖1-2.
圖1-2. Signal Switching Circuit (註一: Applications of photorelays to FA equipment )

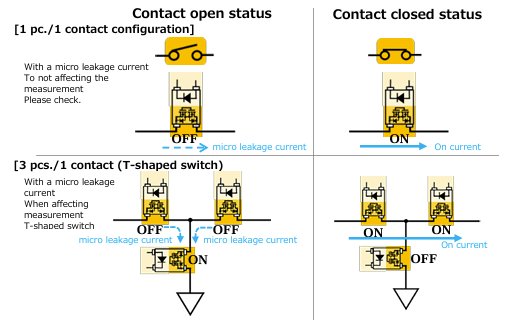

第三種應用為photorelay作為MOSFET應用,MOSFET端子之間存在雜散電容,且會產生漏電流,當MOSFET關閉時,漏電流流過該電容.由於這種漏電流會使T形開關線路無法獲得預期的精度,我們可以透過添加構成低阻抗路徑的開關來改善這個問題從訊號路徑的photorelay接點到地如圖1-3所示.
圖1-3. Contact configuration method (註一: Applications of photorelays to FA equipment )
以上這些應用需要可以控制高訊號品質的超小型photorelay(即訊號成分的低衰減和失真).為了保持訊號質量,TOSHIBA photorelay 不僅可以提供訊號品質也可以提供較小的包裝,可以節省PCB空間,以上就是本篇關於TOSHIBA photorelay應用的介紹.
