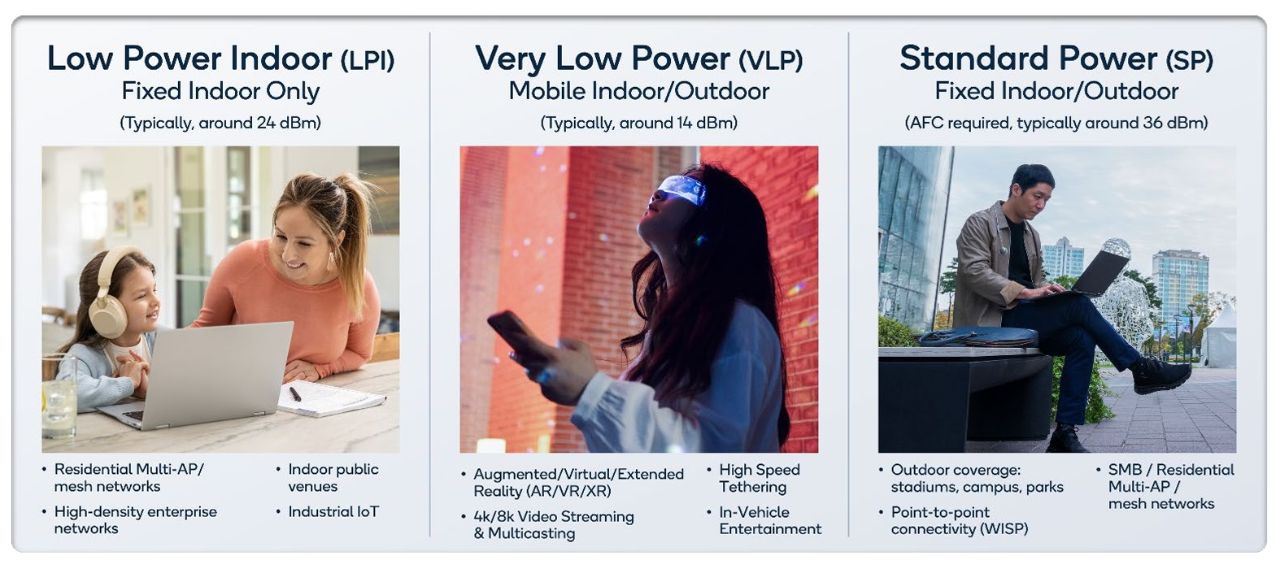

Wi-Fi的輸出功率分為Low Power Indoor、Very Low Power、Standard Power三個等級。從下圖可以大概知道，indoor AP 會用LPI，手持設備會用VLP，而outdoor AP則會用SP。所以，我們基於產品的類型，需要去做Conformance Test，讓產品的輸出功率符合該產品的標準。
接著我們來了解一下怎麼做Conformance Test
準備Conformance Test；
做Conformance Test之前，我們需要先把Regulatory Database準備好，並且完成設備的Power Calibration以及Target Power Limit的驗證與設定。以上通通整合好之後產生golden bin。比如bdwlan.bin、bdwlan.b000c、bdwlan.b0001…, 等等。然後從這些BDF中讀取CTL資料
- 使用bin2txt.exe 把BDF.bin轉成BDF.txt
- 使用bdf2ctl.ext 從BDF.txt 輸出BDF Tool-CONFIG.xlxs、BDF Tool-EXECEPTION.xlxs以及BDF Tool-REGRULES.xlxs 這三個檔案
開始Conformance Test：

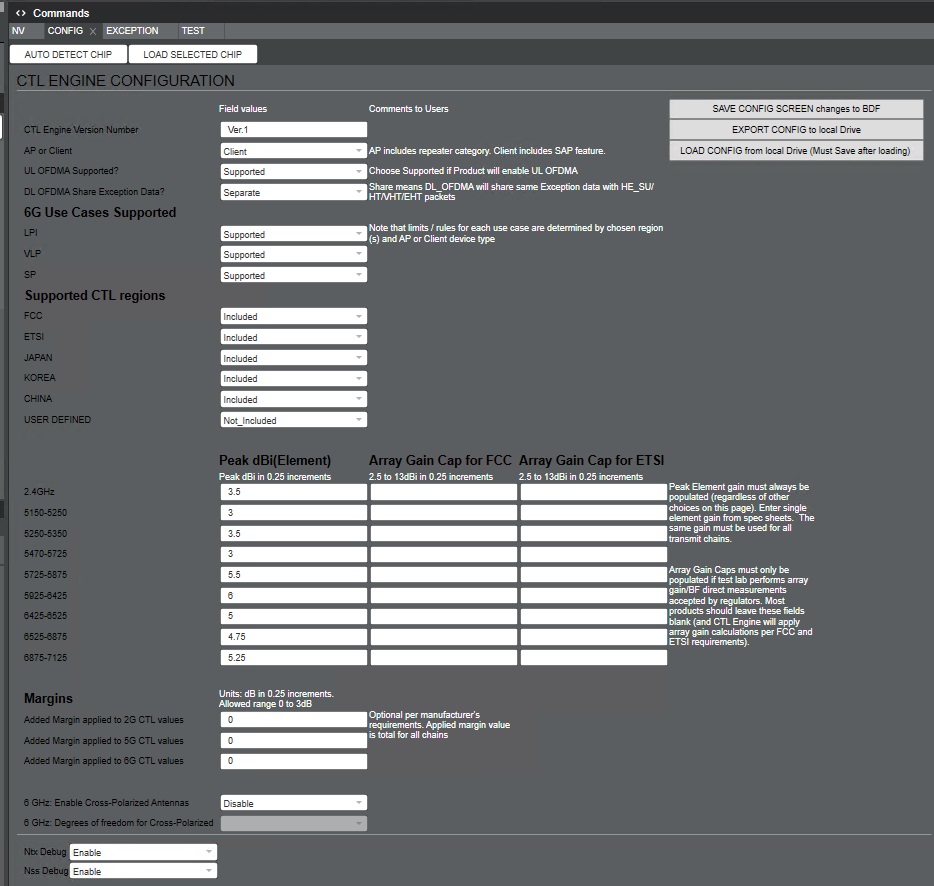

打開QRCT進入到CTL ENGINE畫面，在CONFIG頁面完成AUTO DETECT CHIP之後，會把一些設定從DUT中讀取出來。
Peak dBi (Element)填的是Antenna Gain的值，照著硬體的設計去填。其他的設定改好之後，SAVE CONFIG SCREEN changes to BDF，把設定存到DUT中。

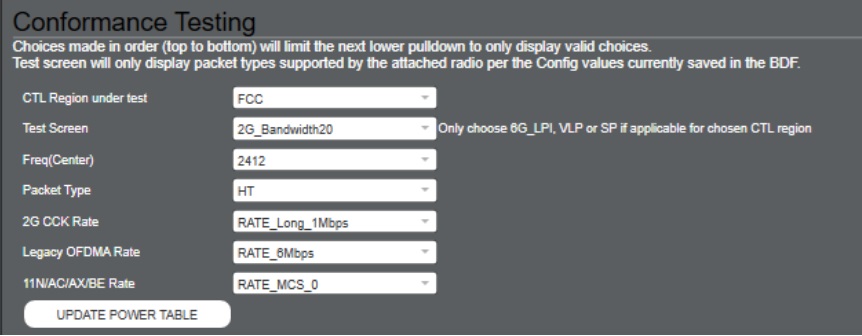

之後切到TEST頁面。選擇要測試的CTL Region 跟 Channel等參數。之後按UPDATE POWER TABLE。

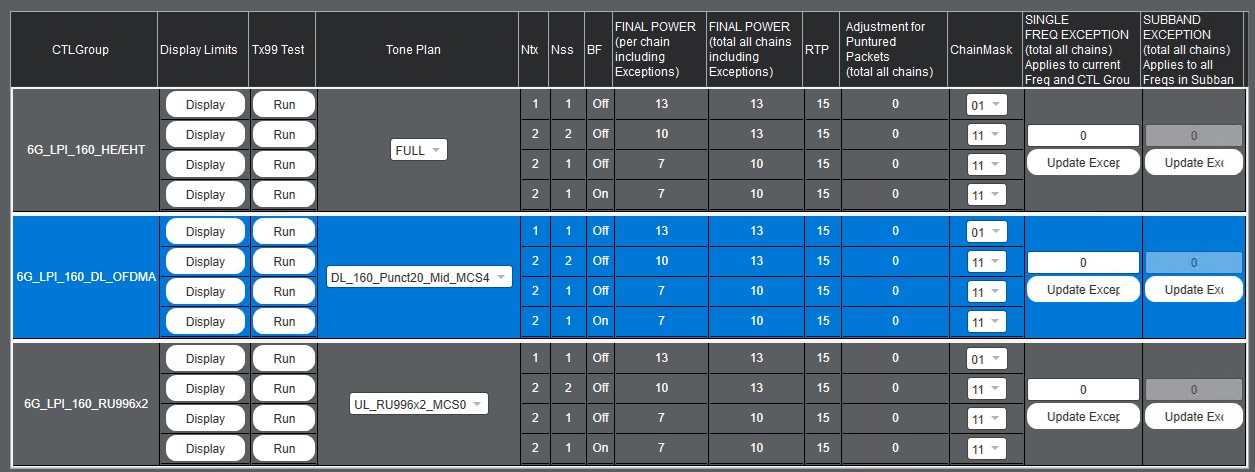

按了UPDATE POWER TABLE 之後，CTL ENGINE會自動算好輸出功率，形成一個CTLGroup的表格。
之後，一個一個的Run，並且量測輸出功率。 如果量測結果不理想，就改最後面的EXECPTION欄位，然後按Update Exception，會把值儲存到DUT中。之後再按一次UPDATE POWER TABLE，CTL ENGING會重新計算出FINAL POWER。如此把所有的Channel都測過之後就可以切到EXECPTION頁面去。

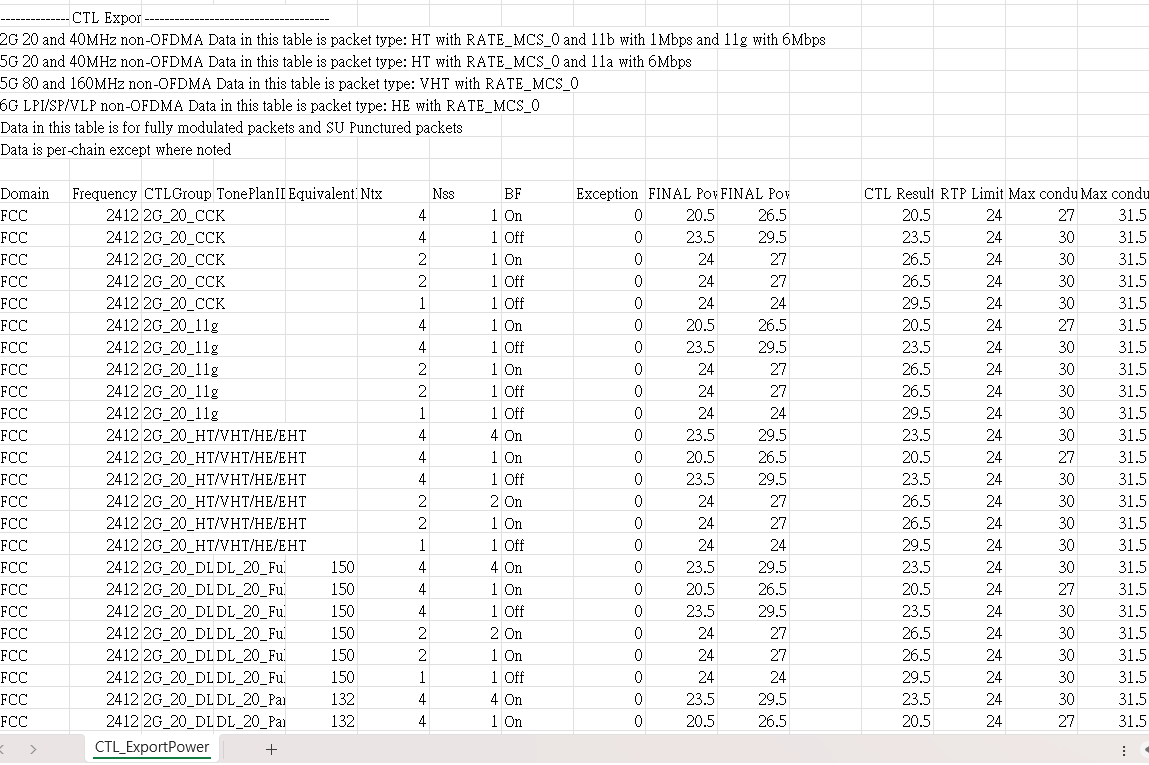

在EXECPTION頁面，我們唯一要做的就是把剛才測試完的結果導出來。勾選要導出的內容，按PRINT/EXPORT FINAL Power Table to csv
至此，我們就算完成了Conformance Test了。
Conformance Test之後:

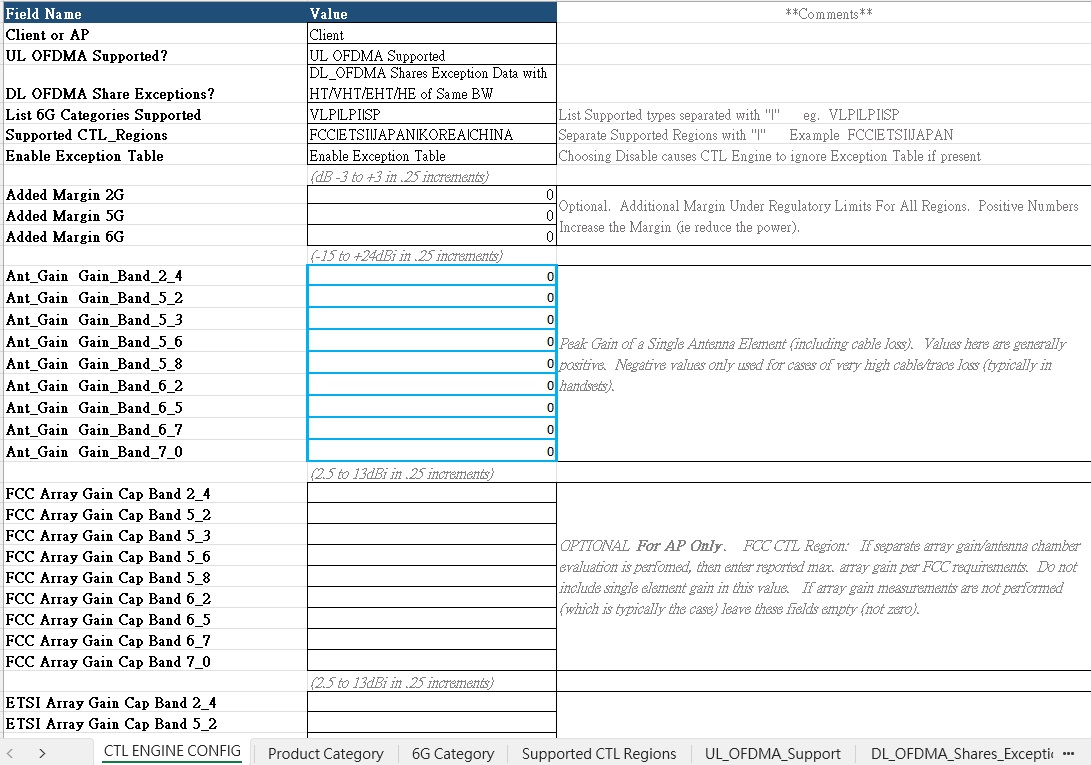

在做Conformance Test的過程中我們在CONFIG頁面，可以用EXPORT CONFIG to local Drive導出一個CONFIG.cvs; 在EXCEPTION頁面，可以用PRINT/EXPORT FINAL Power Table to csv導出一個EXCEPTON.cvs。接著我們依據CONFIG.cvs的內容去修改BDF Tool-CONFIG.xlxs 中的CTL ENGINE CONFIG分頁。
依據EXECEPTION.cvs 把Exeception不等於0的資料填到BDF Tool-EXECEPTION.xlxs的EXECEPTION TABLE中。

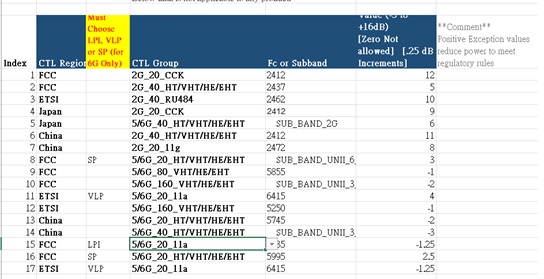

BDF Tool-EXECEPTION.xlxs 的格式不同，下圖顯示填寫的例子。由於這個EXECEPTION TABLE的數量有限，所以只填寫Exeception不是0的資料。
現在，我們有了更新好的BDF Tool-CONFIG.xlxs、BDF Tool-EXECEPTION.xlxs以及BDF Tool-REGRULES.xlxs 這三個檔案，接著就是轉檔了。
- 執行ctl2bdf.exe 把三個.xlxs 合進bdwlan.txt、bdwlan5g/6g.txt…等等
- 執行txt2bdf.exe 把bdwlan.txt轉成bdwlan.bin、把bdwlan5g/6g.txt轉成bdwlan5g/6g.bin….等等
結論:
高通CTL ENGINE自己把FINAL POWER都算好，使用QRCT工具可以輕鬆的進行CTL測試、驗證與調適，最後產出一個完整的EXECEPTION TABLE。也可以很輕鬆地將結果整合進BDF中。
提問與解答
問題 1: 合規測試的主要目的是什么？
回答: 合規測試的主要目的是確保Wi-Fi設備的輸出功率符合相關的法規標準，這樣可以保證設備在不同環境下的安全性和性能，並避免對其他設備或用戶造成干擾。
問題 2: 在準備合規測試時，為什麼需要進行Power Calibration？
回答: Power Calibration是為了確保設備的輸出功率準確，這樣才能在測試中獲得可靠的數據，並確保設備在實際使用中不會超出法規限制。
問題 3: Golden Bin是什麼，為什麼需要生成它？
回答: Golden Bin是根據設備的校準和設定生成的參考文件，包含了設備的最佳性能數據。生成Golden Bin有助於後續的測試和驗證，確保設備在合規測試中能夠達到預期的性能標準。
問題 4: 在QRCT工具中，為什麼需要進行AUTO DETECT CHIP？
回答: AUTO DETECT CHIP功能可以自動識別設備的硬體配置，這樣可以確保測試過程中使用正確的參數和設定，從而提高測試的準確性和效率。
問題 5: 如果測試結果不理想，應該怎麼做？
回答: 如果測試結果不理想，可以調整EXCEPTION欄位中的值，然後更新DUT中的設定。接著再次按UPDATE POWER TABLE，讓CTL ENGINE重新計算FINAL POWER，直到測試結果符合要求。
