簡介
Infineon MiniProg4 是一款多功能的燒錄與除錯工具，專為 PSoC 系列微控制器設計。除了用於燒錄與程式除錯外，MiniProg4 還能充當 USB-UART 橋接工具，幫助開發者監控與傳遞 UART 資訊。在此篇文章中，我們將介紹如何利用 MiniProg4 的
UART 功能進行訊息傳遞，並穿插示例圖片說明。
1. 確認 MiniProg4 裝置連接

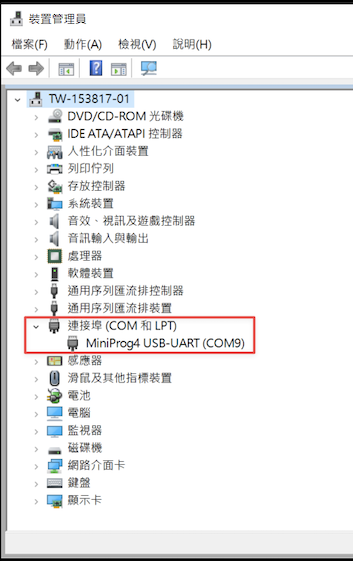

當 MiniProg4 正確連接到電腦時，可在 裝置管理員 中看到 USB-UART 的設備資訊。
- 確保設備顯示於 連接埠(COM 和 LPT)，如圖所示，MiniProg4 被辨識為 USB-UART（COM9）。

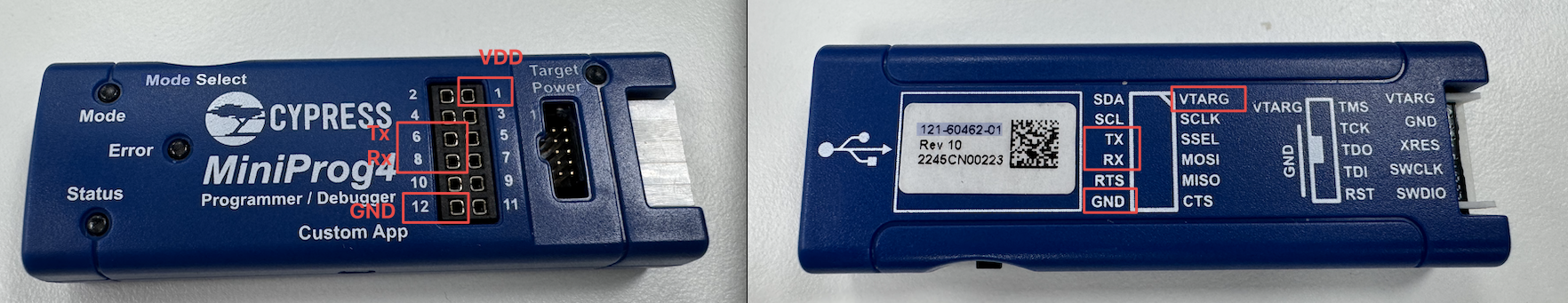

2. MiniProg4 硬體外觀與接腳說明
MiniProg4 提供了多種功能接腳配置，可支援 UART 通訊及其他硬體需求：
紅框標示接腳功能：
- VDD：目標板供電。
- TX/RX：UART 的訊息傳輸與接收通道。
- GND：接地信號。
在進行 UART 通訊時，需正確連接 VDD、TX、RX 與 GND，確保訊號穩定。
3. 啟動電源燈
要啟動電源燈，可使用 PSoC Programmer 應用程式：
- 點擊 電源按鈕 啟動電源。
- 確認 Target Power 燈已亮，並檢查電壓設置是否匹配目標板需求（如 3.3V）。

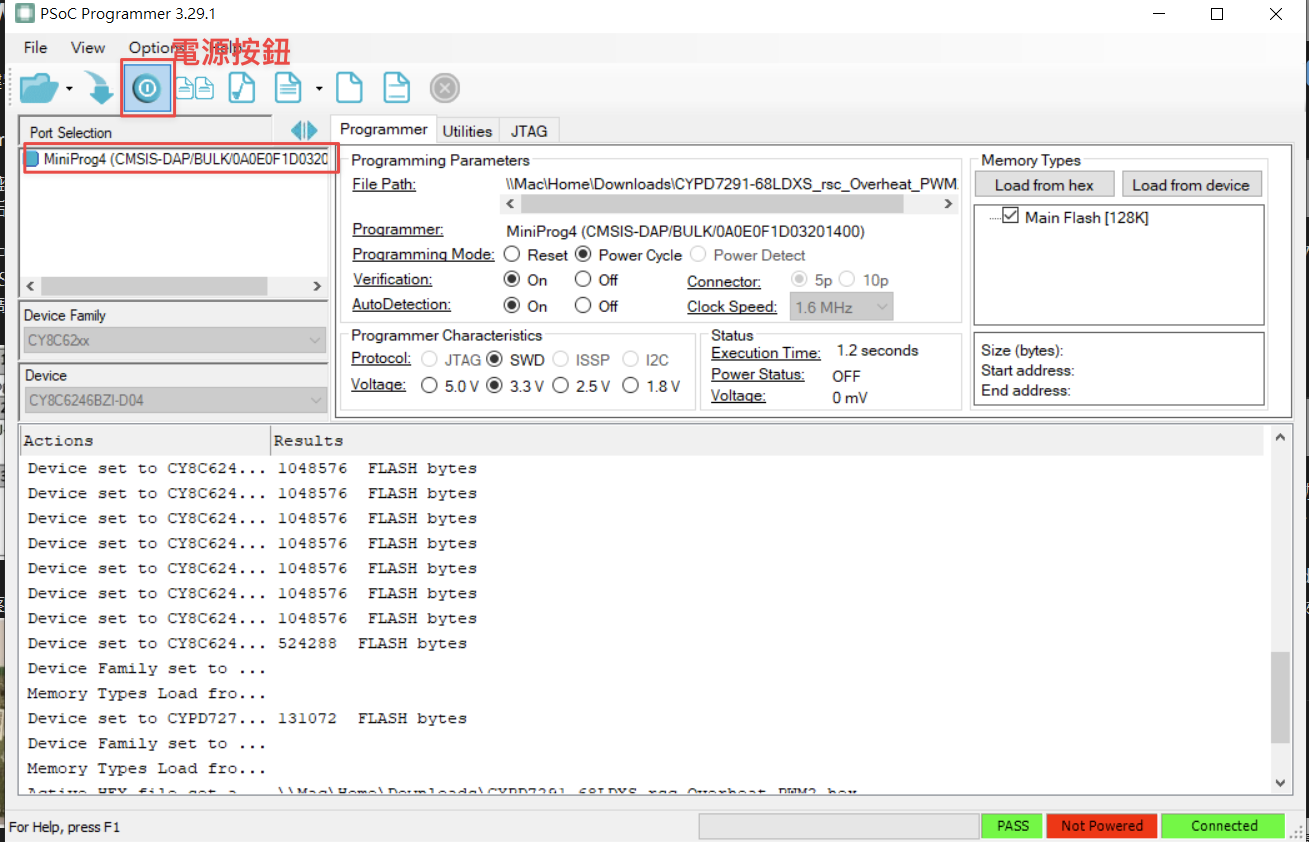

以下圖展示了PSoC Programmer 的操作界面：
使用 MiniProg4 的 UART 功能時，需注意其電源燈（Target Power）狀態：
- 燈亮時：MiniProg4 可收發 UART 資訊。
- 燈未亮時：僅能接收 UART 訊息，無法從 PC 傳遞訊息到目標晶片。

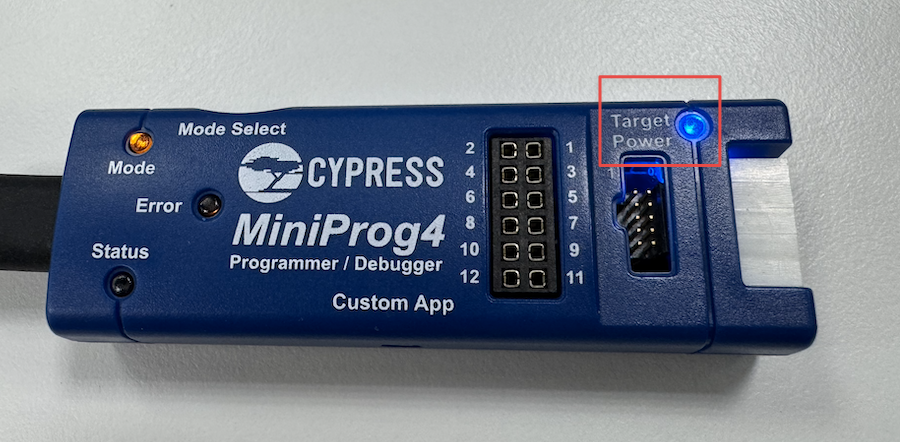

以下圖示MiniProg4 電源燈亮起的狀態
4. 終端機 UART 訊息收發
在電源燈亮起後，MiniProg4 將能正常進行 UART 通訊：
1. 打開終端機工具（如 Tera Term）。
2. 連接 裝置管理員 中所顯示的 COM 埠（如 COM9）。
3. 開始進行 UART 訊息的收發，PC 可與目標板互相傳遞訊息。

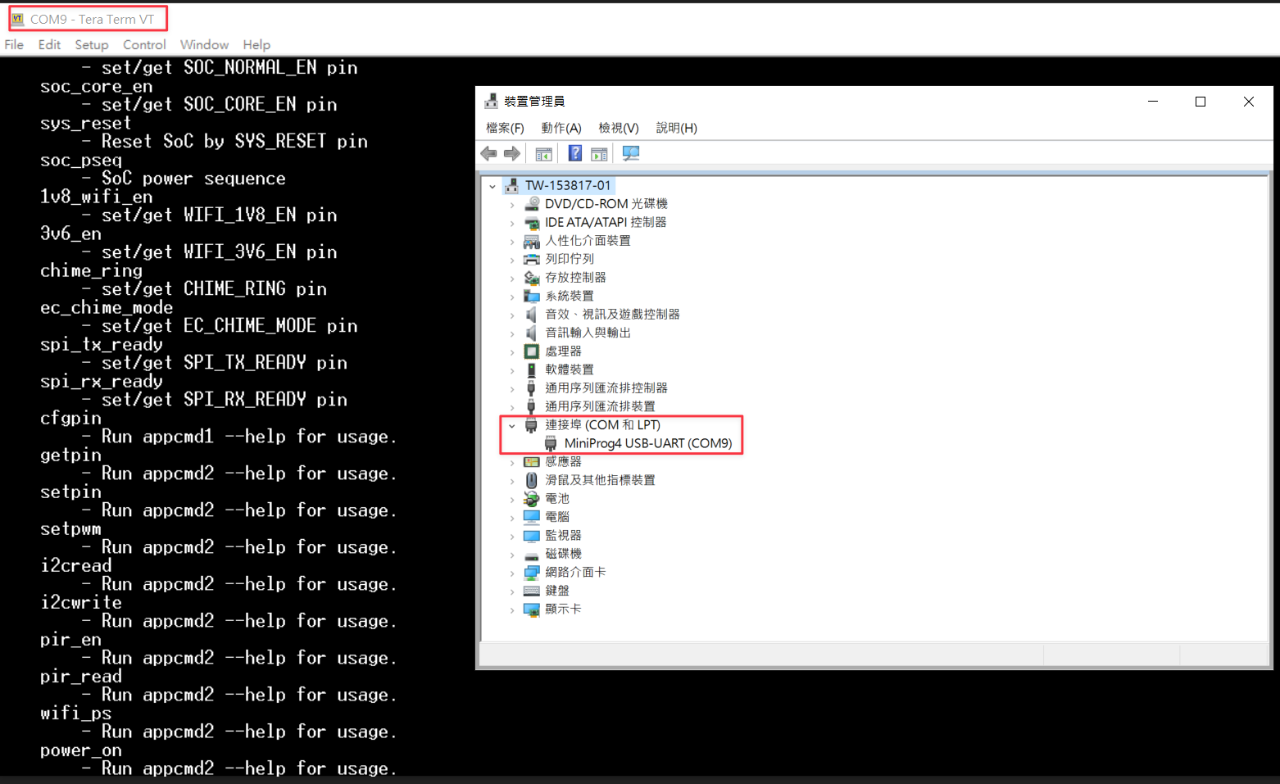

以下為 UART 通訊的實際操作範例：
結論
Infineon MiniProg4 是一款不僅能燒錄程式的工具，還具備強大的 UART 功能，可幫助開發者監控與傳遞訊息。在進行 UART 通訊時，需確認接腳正確連接，並確保電源燈亮起以支援訊息收發。透過本篇的圖文介紹，希望能幫助您更有效地運用 MiniProg4！
MiniProg4 是一款功能強大的多合一工具，除了燒錄與除錯外，其 UART 功能讓開發者能快速進行訊息的讀寫與監控。透過正確配置接腳、啟動電源燈及使用相關工具，能充分發揮其在開發流程中的輔助作用。希望本文章能幫助您更好地利用 MiniProg4 的功能！
