LD966L是一款綠色模式PWM IC，內建QFN8x8 封裝中有輸入端欠壓輸入/輸出功能。它最大限度地減少元件數量、電路空間和降低了電源的整體材料成本應用程式.LD966L具有高壓啟動、綠色模式省電功能操作，軟啟動功能，以最大限度地減少功率損耗並增強系統效能。LD966L具有完整的保護功能，如OPP（過功率保護）、OVP（過壓保護）、快速 OSCP（輸出短路保護）和欠壓/欠壓保護，CS引腳上的外部有OTP（過溫保護功能）LD966L防止電路被異常情況下損壞此外，QR抖動功能可以降低雜訊水平，從而幫助電源電路設計人員以最少的元件成本和開發時間輕鬆處理EMI濾波器。
LD966L內部方塊圖：

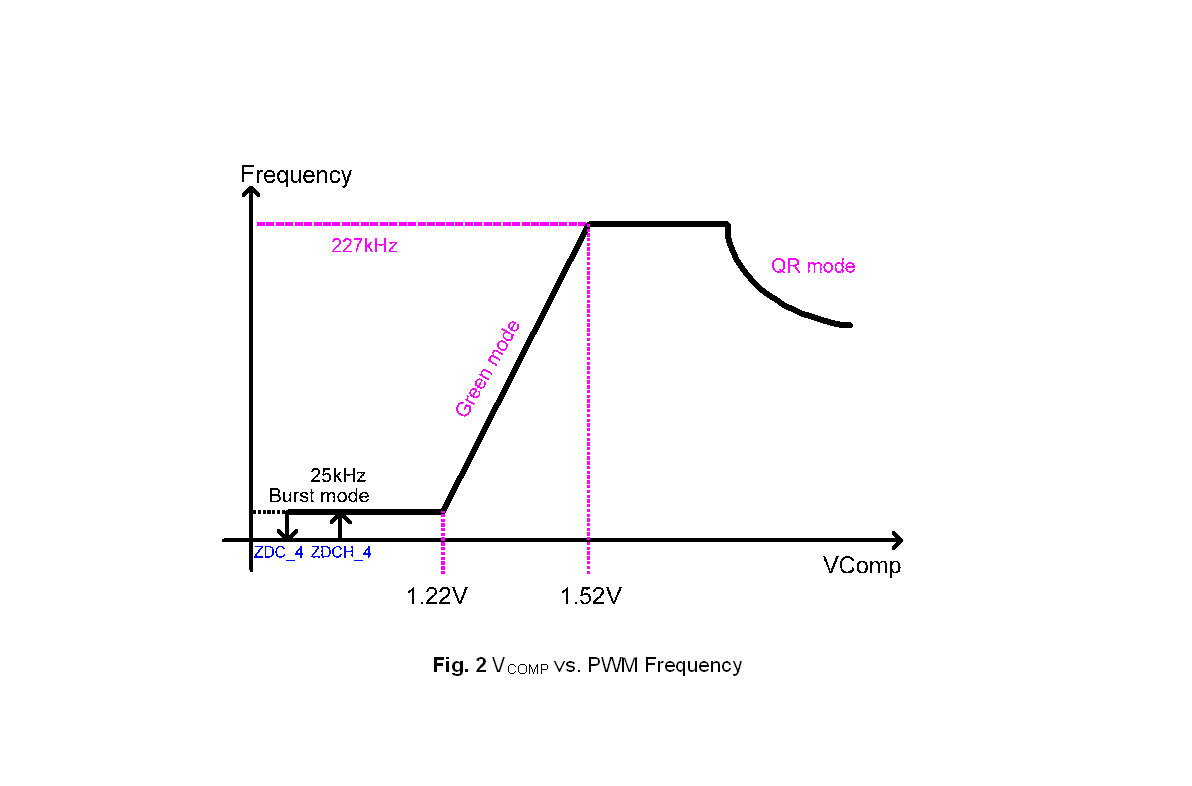

LD966L VCOMP vs. PWM Frequency對應曲線圖
輸出部分Over Power Protection (OPP) ：
為了提升效能表現，LD966L整合了多模式PWM控制器，其中包括準諧振 (QR) PWM 控制保護電
路在過壓時不會損壞負載條件和短路或開環條件下，LD966L實現了智慧OPP功能。LD966L具有自動恢復功能，見下圖為波形。在故障情況的範例中，反饋系統將迫使電壓環路進入趨向飽和，然後將電壓拉高COMP 接腳（VCOMP）。當 VCOMP 上升至 OPP 時跳脫電平並停留時間超過 OPP 延遲時間，保護將被激活，然後關閉內部門輸出停止電源切換電路。 OPP延遲時間由內部高電平設定
頻率計數器。是為了防止誤觸發從加電和關斷瞬態。實施分頻 2 計數器以減少OPP 行為下的平均功率。一旦OPP啟動後，內部門輸出將被鎖斷並且除 2 計數器將開始計數UVLO（關閉）。閂鎖直到第三次才會被釋放UVLO(OFF)點被計數，之後內部門輸出將再次恢復切換。有了保護機制，平均輸入功率將被最小化，這樣元件的溫度和應力就可以控制在安全操作區內。

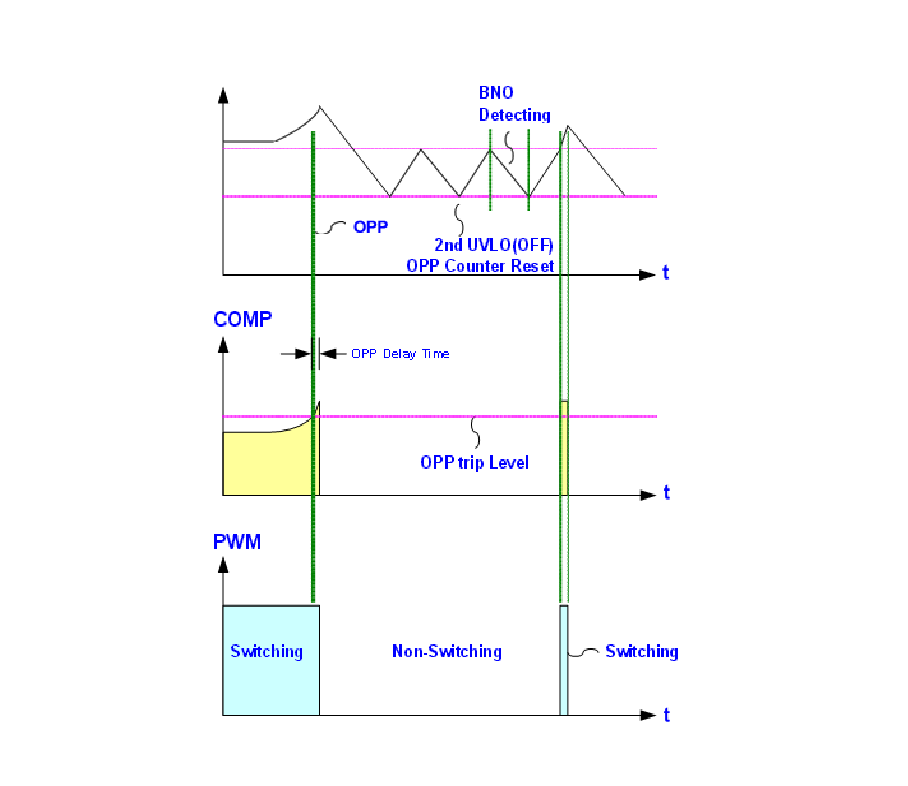

Over Power Protection圖表部分：
Over Voltage Protection ：
由於VCC電壓大於OVP閾值電壓，它將關閉內部閘極驅動電路同時停止開關 GaN FET。VCC OVP 是閉鎖型保護。一旦VCC 跳脫 OVP 電平（這通常是由回授迴路開啟），則 LD966L 處於鎖存模式。關閉交流電源，讓 VCC 降至 PDR 電平以下解除過壓保護。然後，重新啟動電源恢復操作。去鎖存電平定義為內部 PDR。從加電和關斷瞬態，實施分頻 2 計數器以減少OPP 行為下的平均功率。一旦OPP當VCC電壓低於VHD（9.5V，VCC保持模式在9.5V-10.2V之間），閘極將強制導通，使VCC電壓上升。電壓控制電路保持模式可避免 VCC 降至 UVLO（關閉）快速回饋系統，其操作請參閱下圖。

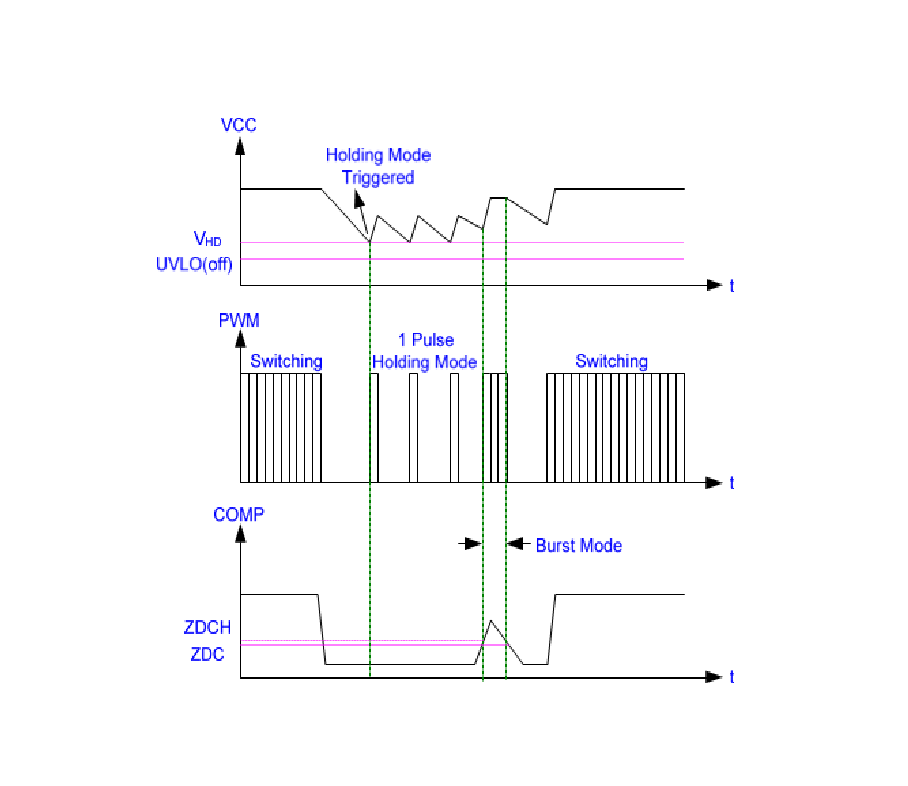

VCC Holding Mode圖表：
LD966L PWM IC控制器規格特性：
整合 650V GaN FET
頻率範圍：227K Hz
具有準諧振的次級側回授控制技術
高壓（700V）啟動電路
VCC額定值83V左右
智慧穩定係統，高效率穩定USB-PD 應用程式
VCC/FB上的OVP（過壓保護）
OPP（過功率保護）
OCP（過電流保護）
OSCP（輸出短路保護）
可調式CS_OTP（過溫保護）
HV 接腳內建 X-Cap 放電
