Realtek Ethenter - MPLAN Tool 使用操作說明

概述
Realtek PCIE/USB LAN IC透過MPLAN tool來進行MDI TX/RX封包測試, 目的可以用來檢查Host端 - LAN IC - MDI端, 並透過loopback水晶頭來檢測封包是否有掉包。

測試前準備 - 製作loopback RJ45
需準備一只有loopback的RJ45水晶頭, 如下圖：

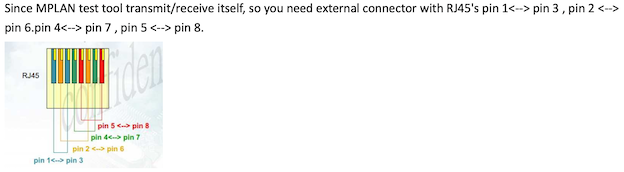

底下說明, 自行製作loopback水晶頭的跳線方式：

MPLAN for Windows UI介面測試流程

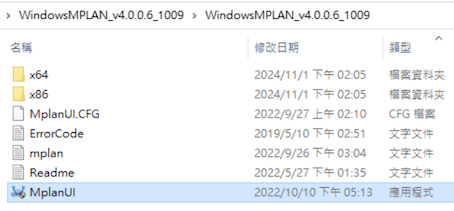

下圖為MPLAN tool資料夾的內容,

將“MplanUI.exe”點擊兩下後, 開啟MPLAN tool UI視窗,

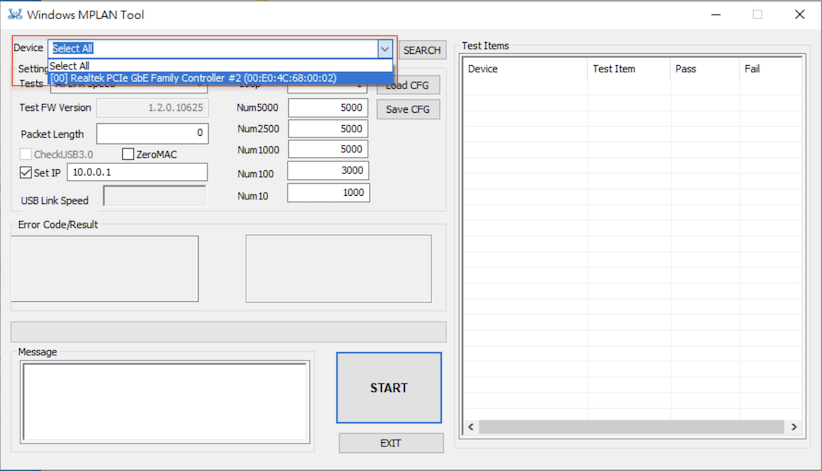

在“Device”選項, 如已經有認到LAN IC, 就會顯示該LAN IC的資訊 & 該LAN IC的mac address.
可以選擇“Select All”, 測試該系統上所有 有被MPLAN認到的Realtek LAN,

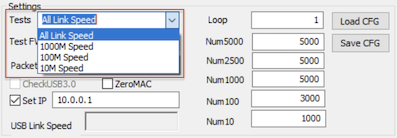

或者如下圖選擇系統上單一張Realtek LAN來進行測試。

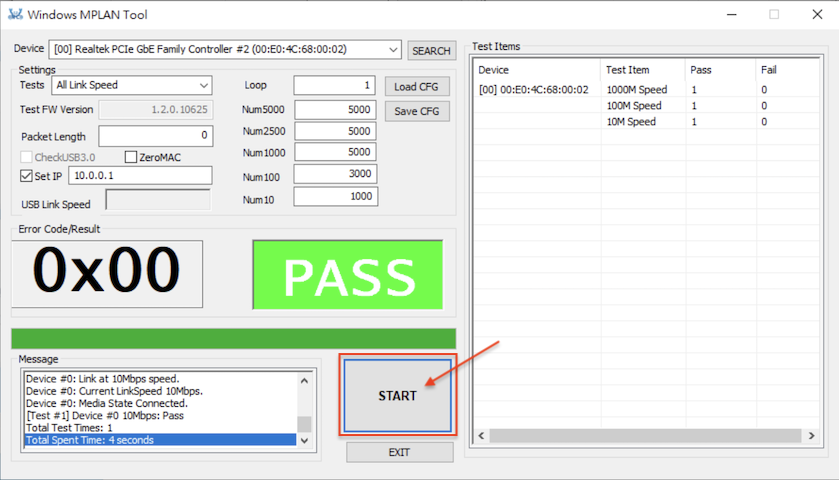

都設定ok後, 按下“START”Button開始RUN~
測試都沒問題就會顯示PASS訊息。
1個Loop約5秒鐘完成測試, 自己可以增加Loop counter做更多封包的強度測試。

使用Command Line執行方式

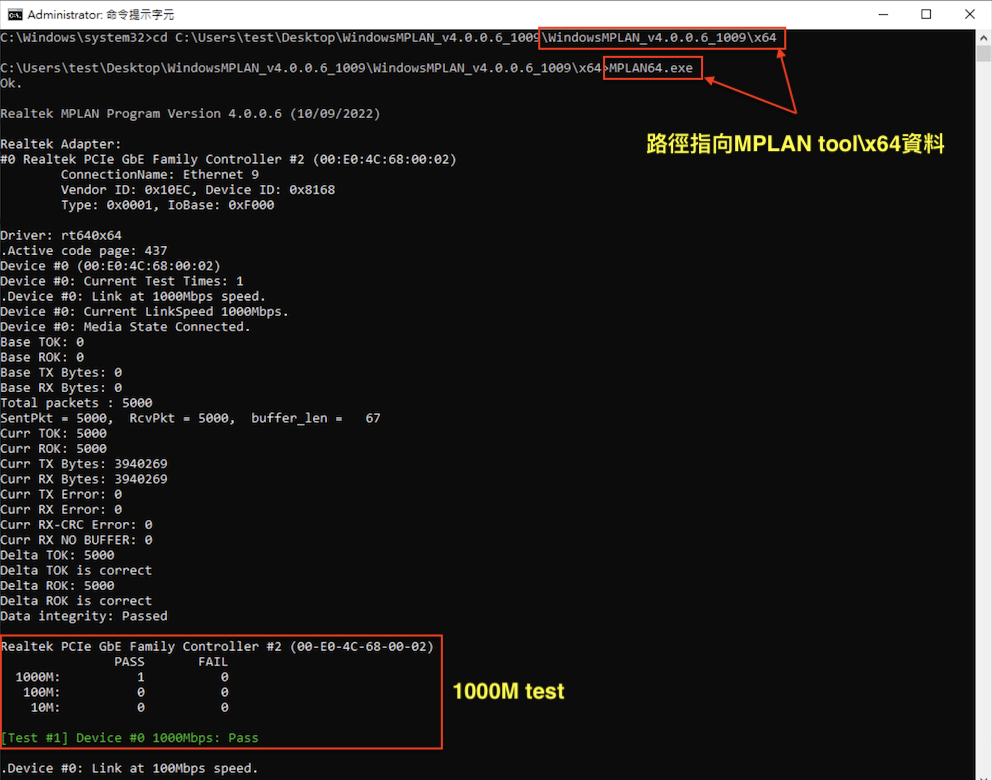

用Admin權限開啟CMD, 並將路徑指向MPLAN tool的x64 or x86資料夾(以系統的處理位元)。
執行“MPLAN.exe”指令, 開始RUN~

在MPLAN tool包中的 x64 or x86 資料夾中, 有Readme64.txt、Readme32.txt.
如要更改測試流程, 可以參閱上述的Reanme文件, 更改自訂測試的方式, 例如：跑幾圈就改loop圈數 ; 單測某個speed就改speed參數。

以上是Windows MPLAN tool的使用操作說明, 如使用上有遇到任何問題, 請洽詢您對應的FAE window.
