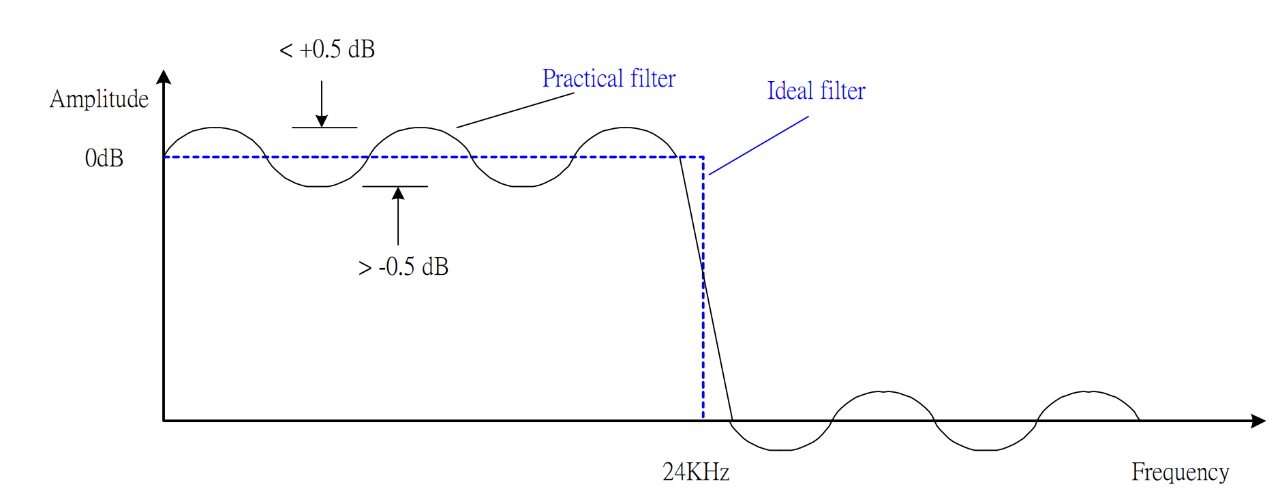

依 Nyquist theory，在不造成alias現象的前提下，48KHz sample rate最高可sample 24KHz的 audio signal，因此濾除高頻的noise變的相當種要，CODEC中以digital filter來濾除24KHz以上的audio signal，理想上該filter的頻率響應應為一完美的頻譜，然而在欲達成該頻率響應的代價是digital filter的 tape數(乘加器)的數量將非常大。以 CODEC clock rate為 12.288MHz計算，所允許的tape數最多為12.288MHz/48KHz = 256, 其所形成digital filter的頻率響應實際情形將出現ripple的現象。
Pass-band ripple的目的在規範此digital filter的 equal ripple 振幅

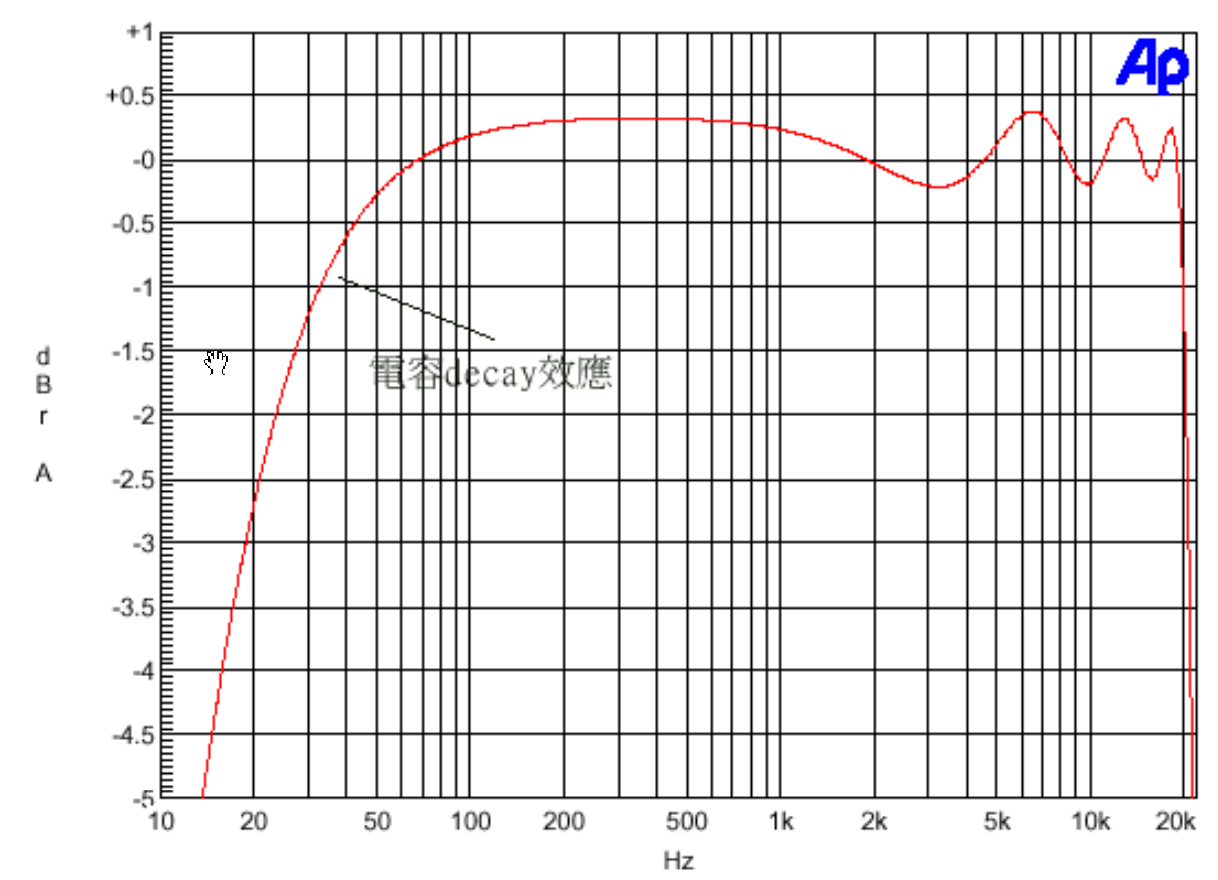

頻譜以 log展開，用以觀察是否滿足 FR(-3dB)點應在 20Hz ~ 19.2KHz之外。
低頻段出現的 decay效應為一直接向下衰減的 curve，乃因電容和電阻造成的 high pass filter現象，並不是 ripple的定義。

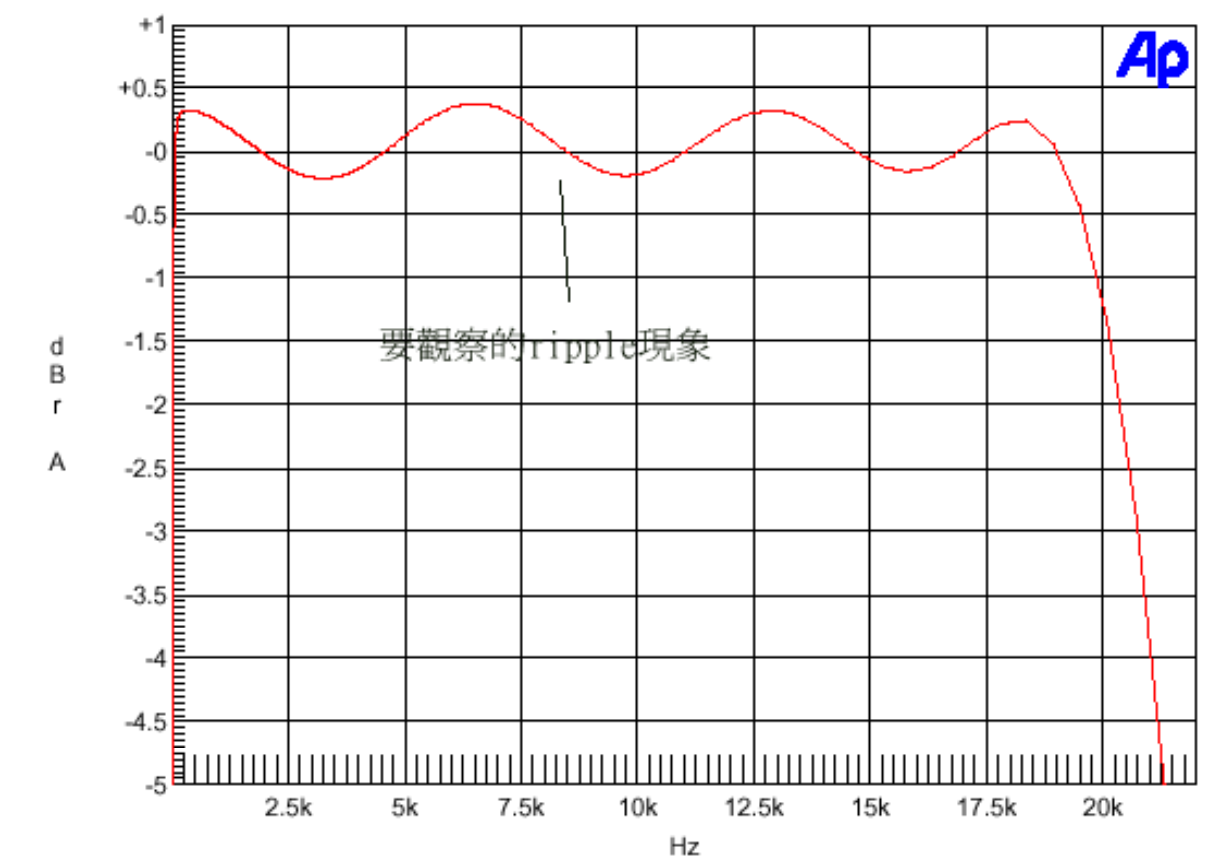

同上圖,頻譜以 linear展開,用以觀察是否滿足 ripple<+-0.5dBFS的條件。
How to qualify the performance of S/PDIF output
S/PDIF為一數位的 data輸出，CODEC只是將 chipset端送過來的 PCM data忠實的往 S/PDIF output，並未做任何的轉換,以 16-bit PCM data而言,其 SNR將是 16*6dB/bit=96 dB。
若將 S/PDIF output至 S/PDIF decoder輸出 analog signal，其測得數據乃是 decoder內含 DAC的 performance,並非 S/PDIF的 performance。
S/PDIF signal目前只有電性上的要求：(1)Jitter < 20nsec (2)Vp-p >1 V @ 75ohm load。
