前言
隨著電子產品日益小型化、高效化和多功能化，電源轉換器的性能變得越來越關鍵。傳統的Discrete架構曾因其靈活性和定制能力成為主流選擇，但現代電子系統對高效能、低功耗和更小的設計提出了更高的要求。這促使越來越多的設計師選擇高度集成的POL（Point of Load）Converter來取代Discrete架構，從而實現更好的效率、設計簡化和可靠性。本文將探討POL Converter的優勢，並推薦AOS的AOZ2261NQI作為解決方案之一。
首先，讓我們看一下POL Converter與Discrete架構的優點與缺點對比：
|
項目 |
POL Converter |
Discrete架構 |
|
功率效率 |
高功率效率，適合負載點調節 |
長距離傳輸造成功率損失 |
|
整合度 |
高度整合，減少元件數量和PCB佔用 |
元件多，增加設計和佈線的複雜性 |
|
體積與重量 |
體積小、重量輕，適合空間有限的應用 |
體積大，難以應對空間有限的應用 |
|
可靠性與熱管理 |
熱管理優化，可靠性高 |
熱分佈不均，容易出現局部過熱問題 |
一、高效能與功率效率的提升
POL Converter的最大優勢之一是其在功率效率上的表現優異，尤其在負載點附近直接進行電壓調節，可以顯著降低傳輸過程中的能量損耗。與此同時，Discrete架構需要長距離傳輸電壓，容易導致功率損失，效率相對較低。以AOZ2261NQI為例，這款POL Converter採用了同步整流技術，轉換效率高達90%以上，這樣的效率能有效降低系統的總功耗，特別適合高效能應用，如伺服器和數據中心。
AOZ2261NQI還具備快速的控制迴路設計，能夠即時響應負載的變動，這對於頻繁變化的電流需求環境尤為關鍵。這使得AOZ2261NQI在需要高效能管理的系統中，成為取代傳統Discrete架構的理想選擇。
二、高度整合度，簡化設計
POL Converter的另一個明顯優勢是其高度整合的設計。傳統的Discrete架構由多個分立元件組成，如電感、控制器、開關等，這增加了系統的設計複雜度和PCB佈線難度。而POL Converter，如AOZ2261NQI，將這些元件整合在單一芯片中，不僅減少了元件數量，還降低了PCB的佔用空間，進而簡化了整體設計流程。
AOZ2261NQI封裝為4x4 mm的QFN封裝，占用極小的PCB面積，這對於設計空間有限的應用，特別是便攜式設備來說，極為有利。它內建過流、過壓和短路保護功能，進一步簡化了設計，讓工程師不再需要為保護電路額外進行繁瑣的調整。因此，AOZ2261NQI不僅在集成度上表現優越，也顯示出POL Converter在取代Discrete架構時所帶來的設計便利性。

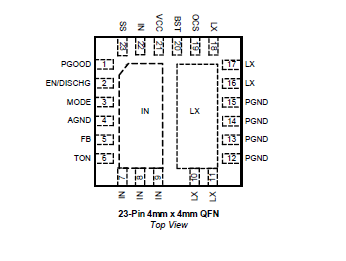

(圖片POL converter架構:AOS AOZ2261NQI)
https://www.aosmd.com/sites/default/files/res/datasheets/AOZ2261NQI-11.pdf
Q&A
以下皆以AOZ2261NQI為例
- Boost cap怎麼擺放：Pin18 to Pin20路徑越短越好
- VCC cap怎麼擺放：Pin21 to GND 擺至與pin腳最短距離
- Vin Range：DC 2.7V ~ DC 28V
- Vout Range：DC 0.6V ~ DC 24V
- Package：4mm x 4mm QFN-23L
待續….
