東芝 – 負載開關IC介紹及優點

什麼是負載開關IC？

負載開關IC是以串聯方式插入電源與負載電路或IC之間的一個半導體開關。負載開關IC的使用簡化了以下工作：

1）為每個系統模組供電

2）IC的供電時序

3）可防止系統故障的電路保護。

以鋰離子或其它類型電池供電的移動設備和節能設備為例。這類電子系統僅通過啟用基本電路塊，並關閉所有其它電路塊來節能。負載開關IC是具有內部開關的電源管理 IC。由於導通電阻和靜態電流都很低，因此負載開關IC表現出最小的壓降和功耗。負載開關IC集成了各種保護功能，與由分立器件組成的負載開關電路相比，負載開關IC所需的元器件更少。因此，負載開關IC有助於提高電子系統的穩定性並縮小其尺寸。

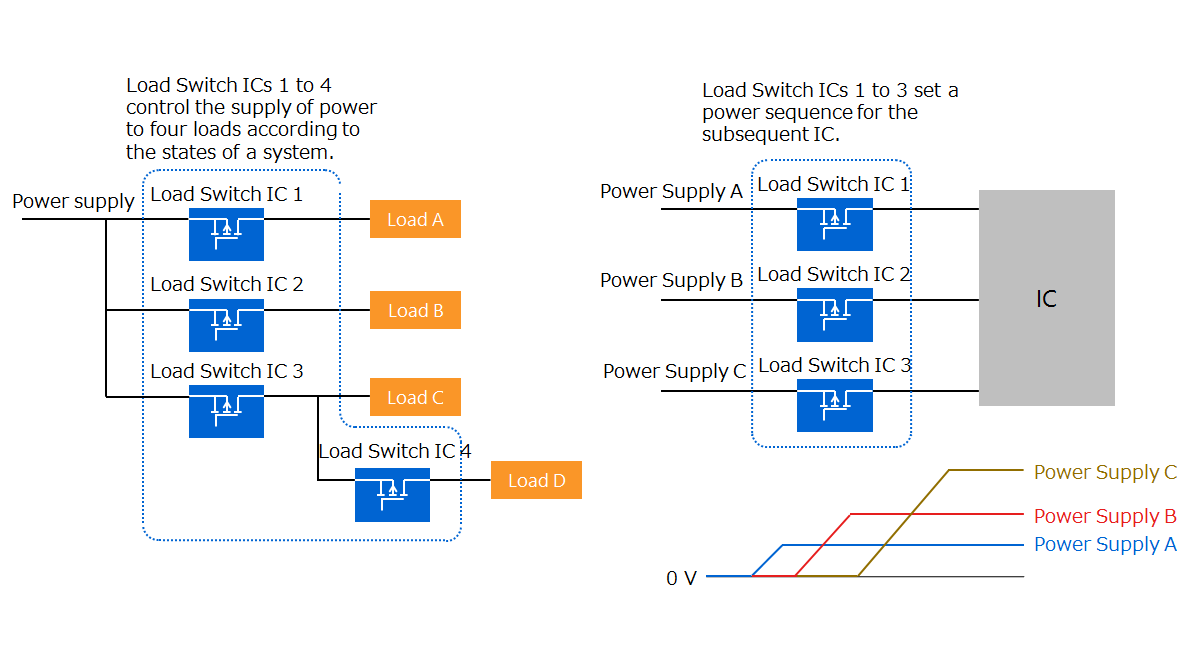

圖1 作者：東芝半導體 / 出處https://toshiba-semicon-storage.com/cn/semiconductor/knowledge/e-learning/basics-of-load-switch-ics/chap1/chap1-1.html

使用負載開關IC的優點

負載開關IC集各種功能於一體，包括浪湧電流限流、自動放電、過流保護、熱關斷、欠壓鎖定和反向電流阻流，這是負載開關IC的主要優點之一。因此，負載開關IC有助於減少電路板面積並提高系統穩定性。

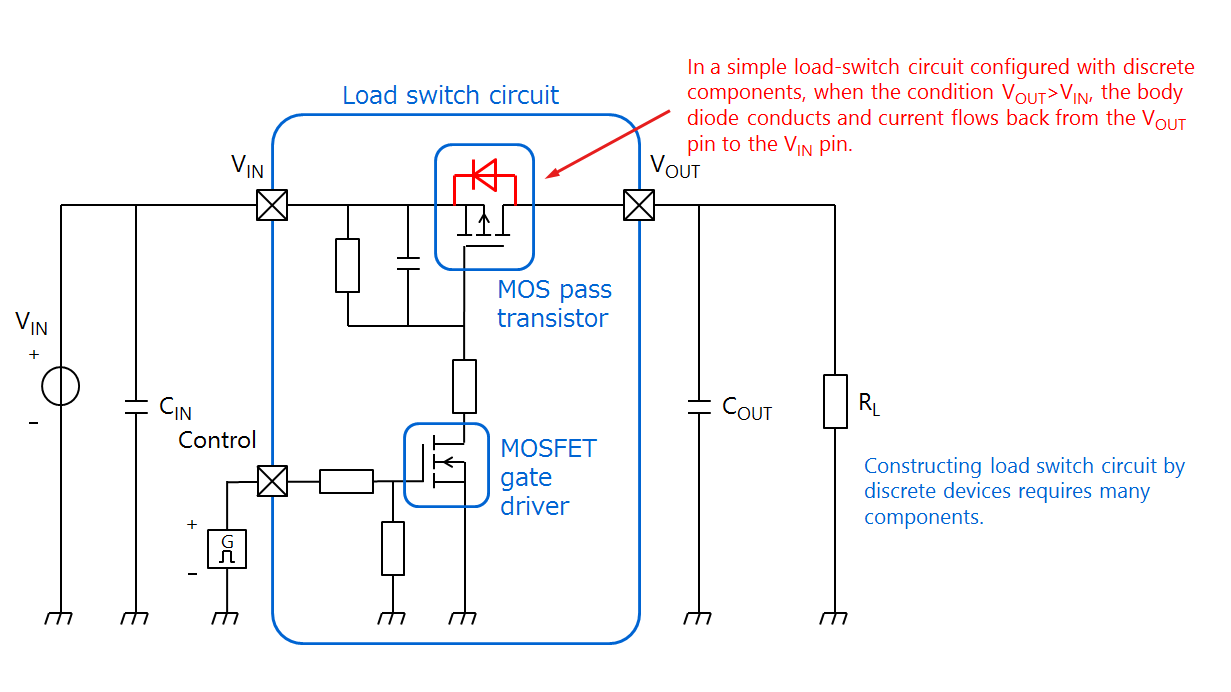

圖2顯示了一個由分立器件構成的簡易負載開關示例。該電路由一個MOS傳輸電晶體、一個MOSFET柵極驅動IC、電阻器、電容器以及輸入和輸出濾波電容器組成。

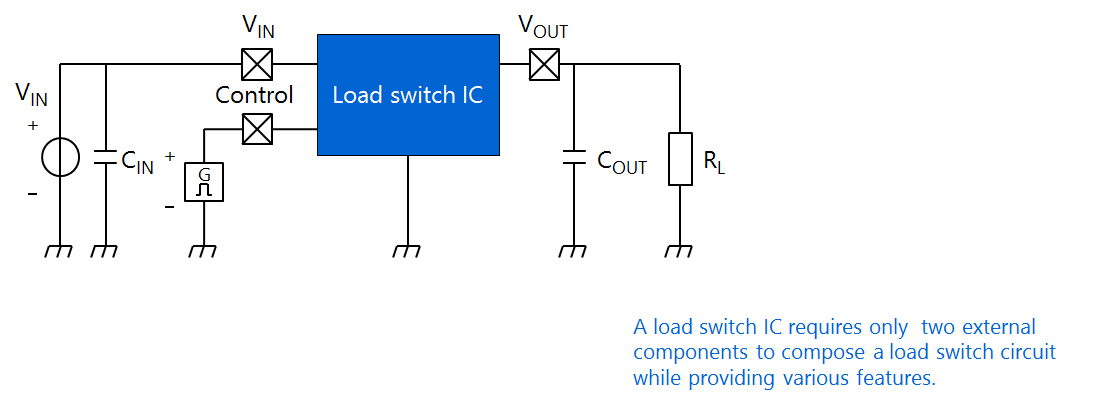

圖3顯示了負載開關IC的應用電路。與由分立器件構成的負載開關電路相比，該應用電路僅由三個元器件組成：負載開關IC以及輸入和輸出濾波電容器。

                                                                                   圖2 由分立元器件構成的負載開關示例
作者：東芝半導體 / 出處https://toshiba-semicon-storage.com/cn/semiconductor/knowledge/e-learning/basics-of-load-switch-ics/chap1/chap1-1.html

                                                                                                     圖3 負載開關IC應用示例
作者：東芝半導體 / 出處https://toshiba-semicon-storage.com/cn/semiconductor/knowledge/e-learning/basics-of-load-switch-ics/chap1/chap1-1.html

透過這簡單的說明，相信聰明的您對於負載開關IC已經有了初步的認識，東芝在負載開關IC的產品開發出許多優秀的規格及系列，歡迎大家多多參訪東芝官網。的負載開關IC產品頁面，也歡迎大家可以透過東芝正式代理商 - 世平興業股份有限公司 來為您服務。
