瑞芯微電子股份有限公司在2024下半年上正式發布全新入門級工業處理器RK3506J，面向HMI、PLC、網關等産品方向。

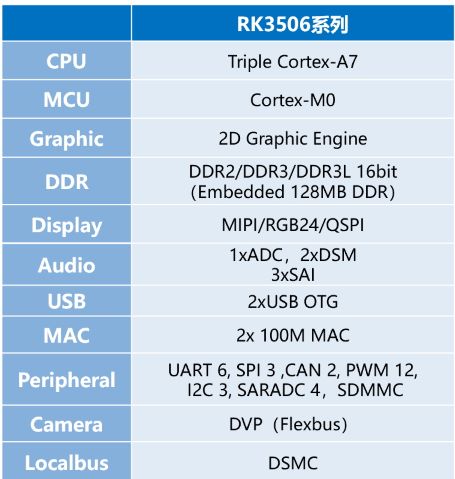

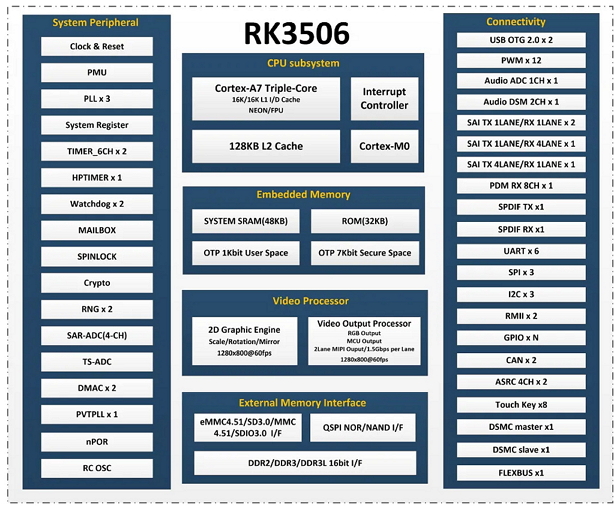

RK3506J采用3核Cortex-A7加單核Cortem-M0架構CPU，搭載瑞芯微工業專屬定制的SDK，具備五大技術亮點：
1）具備豐富的工業專屬設計接口
RK3506J擁有豐富的工業網關所需接口，包括雙百兆以太網口、2路CAN FD接口、DSMC幷行通信總綫可高效擴展FPGA、6路UART口、12路PWM口、3路SPI等。瑞芯微全新升級了RK3506J的IO設計，實現了矩陣配置機制及IOMUX靈活分配，PWM接口具備高速信號脉衝計數（HSC）、雙向計數器、波形發生器，RS485可自動收發及讀寫方向快速切換，以太網支持IEEE1588協議，Flexbus接口可支持擴展接入高速ADC及DAC 采樣速率可達100MSPS。 深度優化DSMC接口能力，尤其是FPGA對接帶寬吞吐率，寫延時小于75ns，讀延時小于260ns，16綫工作條件下的帶寬讀寫吞吐率均可超過400MB/s。
2）低延時、高實時性
RK3506J支持AMP多核异構架構，一顆芯片可支持Linux、RTOS、Bare-metal靈活組合搭配，如2xCortex-A7 Linux + 1xCortex-A7 RTOS + Cortex-M0 HAL或3xCortex-A7 RTOS + Cortex-M0 HAL等組合。系統具備微秒級中斷響應延遲（<5us），采用標準RPMsg核間通信機制。 瑞芯微提供針對Linux系統的Preempt-RT或Xenomai實時補丁，在采用stress-ng加負載測試條件下，系統調度實時性可以做到延時60+us。基于EtherCAT IgH 和CODESYS協議的系統級優化，通過以太網連接多個伺服驅動器從站精准控制伺服電機，控制周期爲1毫秒時抖動延時90us左右，即實測延時抖動性能達到10%以內，可支持8軸總綫控制。
3）輕量級UI框架適配，實現秒速開機
RK3506J SDK原生支持LVGL輕量級UI框架，幷結合芯片內部2D硬件加速讓LVGL運行更加流暢，具有<50KB RAM輕量級運行條件、包含30+組件、支持Freetype字體、跨平臺支持等優點。從硬件上電到引導程序加載及內核加載，最後到UI顯示，全鏈路啓動優化，不到2.5S時間即可實現完全開機。
4）低功耗，續航更長
RK3506J滿負載運行（CPU超頻1.6GHz，DDR 800MHz）條件下，SOC功耗不足650mW，常溫下溫升小于17°。
5） 多系統支持，場景應用更廣泛
RK3506J發布SDK支持Linux Kernel6.1，提供基于Buildroot、Yocto系統支持，同時支持AMP多核异構系統，幷在瑞芯微平臺多核架構上首次實現RTOS SMP模式，在實施系統中加入了多核調度的支持。
此次推出的入門級方案RK3506J是進一步針對HMI、PLC、工業網關等應用方向做成本優化，减少性能冗餘，助力合作夥伴提升市場競爭力。
