差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相同，相位相反。
抗干擾能力強
能有效抑制電磁干擾
時序定位準確
舉例:BGA一對100歐姆的差動訊號

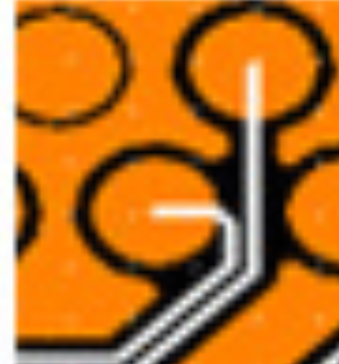

BGA差動訊號的Layout GND離差動訊號很近
<img src="https://edit.wpgdadawant.com/uploads/news_file/blog/2024/16680/tinymce/1.png" alt="BGA差動訊號的Layout GND離差動訊號很近" />
阻抗分析為65-95歐姆
<img src="https://edit.wpgdadawant.com/uploads/news_file/blog/2024/16680/tinymce/2.png" alt="阻抗分析為65-95歐姆" />

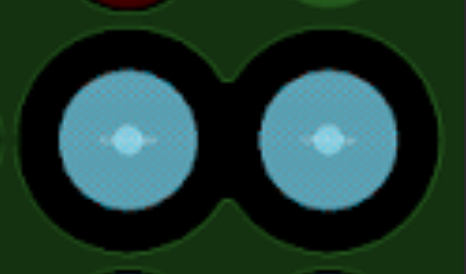

BGA差動訊號的Layout GND離差動訊號離遠一點
<img src="https://edit.wpgdadawant.com/uploads/news_file/blog/2024/16680/tinymce/3.png" alt="BGA差動訊號的Layout GND離差動訊號離遠一點" />
阻抗分析為接近100歐姆
<img src="https://edit.wpgdadawant.com/uploads/news_file/blog/2024/16680/tinymce/4.png" alt="阻抗分析為接近100歐姆" />

AMD APU的差動訊號改善Layout後讓阻抗連續
