2024年1月24日，AOS宣布推出100V 3.4mohm DFN5*6封裝top-exposed MOSFET。以目前最低Rdson為AONA66916。最新時代的top sided cooling常常被顧客設計在高性能應用需求，並在嚴苛的條件下可以使用的電信和工業應用。
參考來源: AOS Website: https://aosmd.com/zh/newsroom
摘要
隨著電子設備需求日益增長，特別是在電動車、伺服器電源和消費電子領域，功率密度和散熱效率的提升成為設計中的關鍵因素。Top Sided Cooling MOSFET技術提供了優異的熱管理能力，能夠從器件頂部進行散熱，有效改善高功率密度系統中的熱效能。AOS (Alpha and Omega Semiconductor) 推出的AONA66916 MOSFET是該技術的典型代表，其優異的性能在各類應用中展現出色表現。本文將探討Top Sided Cooling MOSFET的原理、AONA66916的技術特性及其應用場景。
- 引言
隨著功率電子設備的應用範圍不斷擴展，如何提升功率半導體元件的散熱能力和功率密度成為了一大挑戰。傳統MOSFET技術依賴於底部散熱，這樣的熱傳導方式受限於印刷電路板（PCB）及散熱器的性能，無法有效滿足高功率應用的需求。Top Sided Cooling MOSFET通過從頂部進行散熱，提供了更靈活的熱管理方案，並顯著提高系統的熱效能與功率密度。AOS推出的AONA66916 MOSFET就是該技術的典型應用之一，其在電動車、伺服器及其他高性能電子系統中表現出色。
- Top Sided Cooling MOSFET的工作原理
Top Sided Cooling MOSFET的核心原理是通過在元件的頂部設計一個導熱通道，使熱量能夠通過該通道直接散發出去。與傳統MOSFET不同，後者主要依賴元件底部與PCB的接觸來傳導熱量，而Top Sided Cooling MOSFET則將散熱途徑轉移至元件頂部，從而大大減少了熱量傳導過程中的瓶頸。這一技術允許系統設計者在器件頂部配置散熱片或冷卻模塊，以加速散熱過程。
在這一設計架構下，元件內部的熱阻被有效降低，整體散熱效率大幅提升，尤其是在需要高功率處理和連續運行的場景中，該技術的優勢尤為明顯。

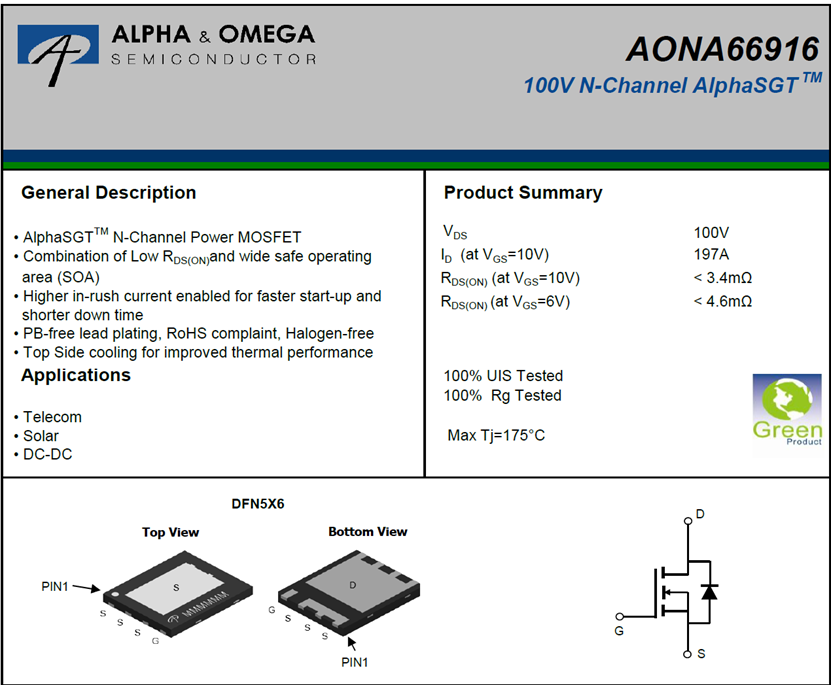

- AOS AONA66916 MOSFET的技術特性
AOS的AONA66916是一款基於Top Sided Cooling技術的MOSFET，它將這一創新技術具體應用於高功率電子系統中。AONA66916的技術特點體現於以下幾個方面：
- 低導通電阻 (Rds(on))：AONA66916具備非常低的導通電阻，這使其能夠在高功率應用中保持高效能，同時降低電力損耗。這一特性對於電動車和伺服器電源管理系統至關重要，因為這些應用需要在高電流下運行並確保系統穩定性。
- 高散熱性能：得益於Top Sided Cooling技術，AONA66916能夠將熱量直接從頂部排出，減少了傳統MOSFET中底部散熱的限制，進一步提高了元件的熱管理能力。這種設計對於需要長時間運行且散熱要求高的應用非常適合，例如伺服器和電動車中的逆變器系統。
- 耐高電壓能力：AONA66916具備較高的耐壓能力，這使其能夠在高電壓環境中穩定運行，特別是在電動車的電池管理系統或工業電源轉換應用中，該特性尤為重要。
- 封裝設計優化：AONA66916的封裝設計經過優化，不僅提高了散熱效率，還大大減少了元件的體積，使其適合於需要緊湊設計的系統中。
Q&A
1.什麼是 Top Sided Cooling MOSFET？
Top Sided Cooling MOSFET 是一種半導體元件，它通過在 MOSFET 器件的頂部設計導熱通道，將熱量直接從頂部散發出去。這種設計有效減少了對印刷電路板（PCB）底部散熱的依賴，從而提高了整體散熱效率，適合高功率密度的應用。
2.Top Sided Cooling MOSFET 與傳統 MOSFET 的主要區別是什麼？
傳統 MOSFET 的熱量主要通過器件底部傳導到 PCB 或散熱器進行散熱。而 Top Sided Cooling MOSFET 則通過頂部進行熱傳導，將熱量直接從頂部排出，從而降低了熱阻並提升了散熱性能。
3.AOS AONA66916 是什麼？
AOS AONA66916 是 Alpha and Omega Semiconductor 推出的一款基於 Top Sided Cooling 技術的 MOSFET。該器件具有低導通電阻、高散熱性能和耐高電壓能力，適合於電動車、伺服器電源和高效能消費電子產品等應用。
4.AONA66916 的主要技術優勢有哪些？
AONA66916 具有以下技術優勢：
- 低導通電阻 (Rds(on))，降低功率損耗。
- 高散熱性能，能夠將熱量快速從頂部排出。
- 高耐壓能力，適用於高電壓環境。
- 封裝設計優化，縮小元件體積，提高系統功率密度。
5.AONA66916 在電動車應用中的優勢是什麼？
在電動車應用中，AONA66916 的低導通電阻和高散熱性能使其能夠有效降低功率轉換過程中的能量損耗。Top Sided Cooling 技術能減少對傳統散熱設計的依賴，並提高電池管理系統和逆變器的運行效率和可靠性。
