特性
- PFC級：三相，2-電平雙向AC-DC電源轉換器
額定標稱交流電壓：400vac 50Hz
額定標稱直流電壓：800vdc
標稱功率：11kw
整流模式：
功率因數：PF > 0.99
衝擊電流控制和軟啟動
逆變模式：
有功和無功功率控制
集成電網連接解決方案
- DC-DC級：雙有源橋(DAB)/CLLC功率轉換器
直流標稱輸入電壓：800v
直流輸出標稱電壓：550 ~ 850v
DAB開關頻率：100khz
CLLC開關頻率範圍：82 ~ 235khz
- 基於SiC電源模塊的電源部分
ACEPACK DMT-32電源模塊，實現高集成度
高頻操作，減輕重量和尺寸
雙向能力
通過增強調製使能DAB軟開關行為技術管理
描述
STDES-BCBIDIR是一款11千瓦的雙向電池充電器，代表一個工業和汽車領域的高壓充電的完整解決方案。

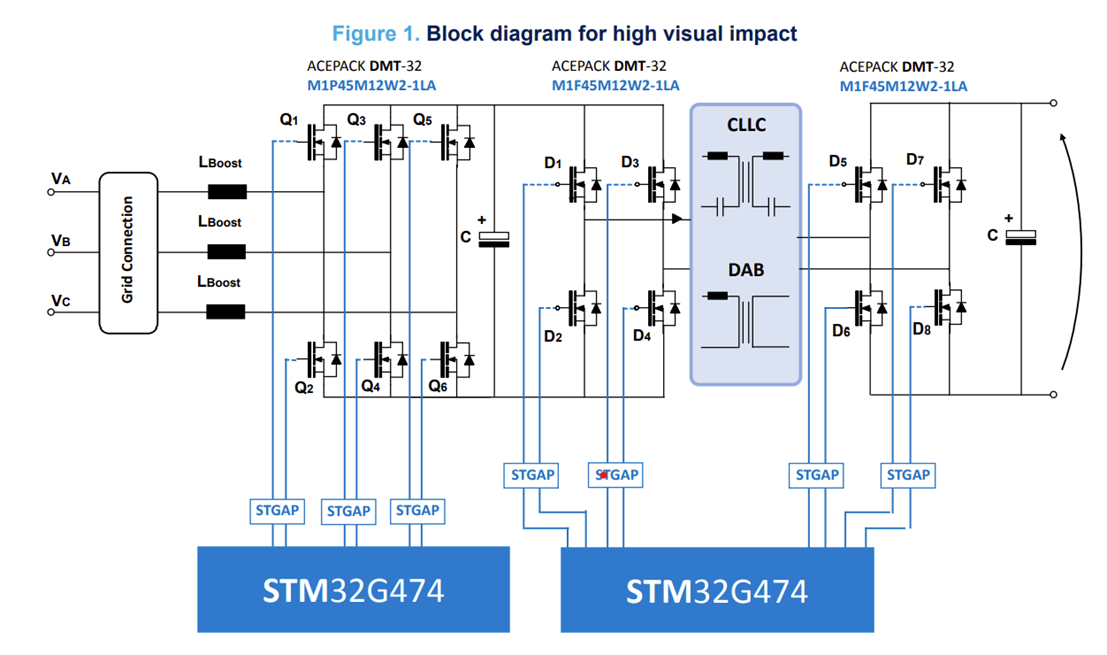

它由兩個功率級組成：PFC和隔離DC-DC級。PFC是基於三相全橋拓撲。
DC-DC部分的結構可以配置為DAB或CLLC拓撲由於外部鏈接的諧振腔。
這兩個級都基於ACEPACK DMT-32 SiC功率模塊。解決方案使用兩個控制板分別用於PFC和DC-DC級。控制主板是基於STM32G474RE單片機的。
PFC級工作頻率為70khz。DC-DC階段在固定狀態下運行開關頻率（100kHz）或可變開關頻率（82至235 kHz），分別在DAB或CLLC拓撲中。
直接設計的系統峰值效率大於96%模式
STDES-BCBIDIR由兩個功率級和一個11 kW的單磁組件組成，包括隔離
變壓器和諧振電感（CLLC）或隔離變壓器和漏電感（DAB）。
硬體模塊化結構由以下構件組成：
- 帶有ACEPACK DMT-32 SiC電源模塊的主電源板，sixpack拓撲為M1P45M12W2-1LAPFC級和兩個全橋M1F45M12W2-1LA為兩側DC-DC級。除了電源模塊、大容量電容器之外，還有傳感部分和輔助電源。
- 基於STGAP2SiCD的全橋和sixpack ACEPACK DMT-32 SiC電源模塊的驅動板基於SiC mosfet的電隔離4a雙柵驅動器驅動。
- 一個基於STM32G474RE系列單片機的控制板，帶有用於通信的連接器並編程，測試點和狀態指標進行調試和監控
