Toshiba TC358860XBG為東芝影像轉換橋接晶片，針對Display Port影像訊號轉換成MIPI DSI的影像訊號輸出，因應這些繁瑣的參數與公式計算對應到TC358860XBG的暫存器設定Toshiba提供了spreadsheet工具可以視覺化的將相關產品所需要的影音參數以填表方式進行設定進而自動產生初始化程式程序，本文將說明TC358860XBG設定工具的使用經驗與設定流程讓有需要使用的讀者可以快速上手。

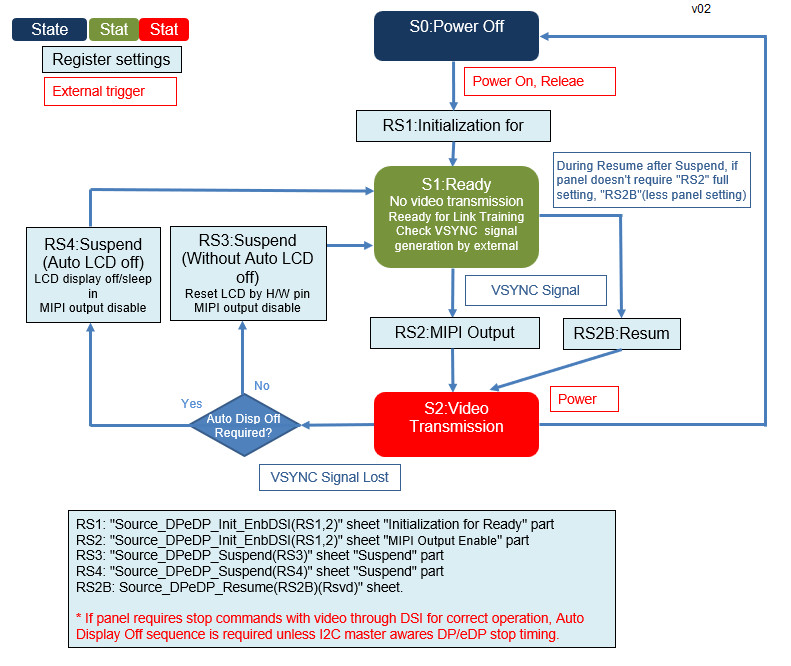

首先打開TC358860XBG spreadsheet工具的State Diagram介面(如下圖一) 軟體程式流程圖，可以加速軟體的開發的時間。
圖一: State Diagram介面

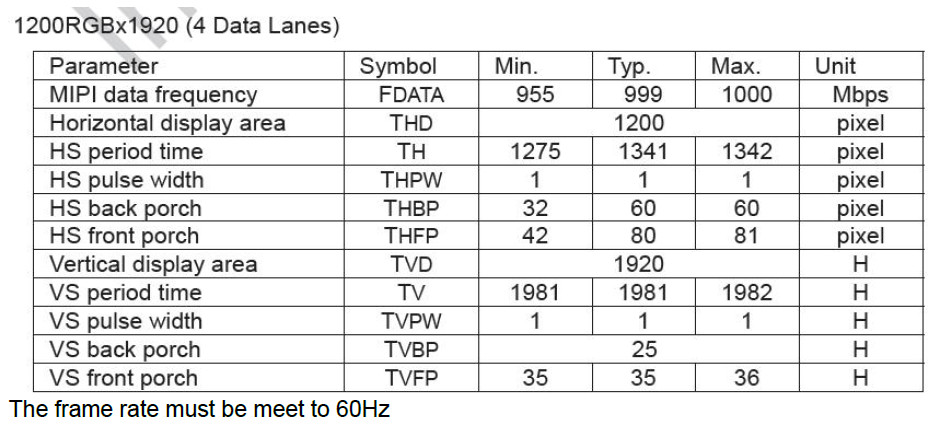

將MIPI Panel的規格書(如圖二)內的頻率以及時序參數填入黃色方框內以及確認Data Format設定是否正確(如圖三)，並且檢查是否有NG的項目，如果有請修正參數。標準常用的解析度在spreadsheet內建好下拉選單可以直接選用，另外也可選用Original自行設定。
圖二: MIPI Panel規格書
圖三: DP input

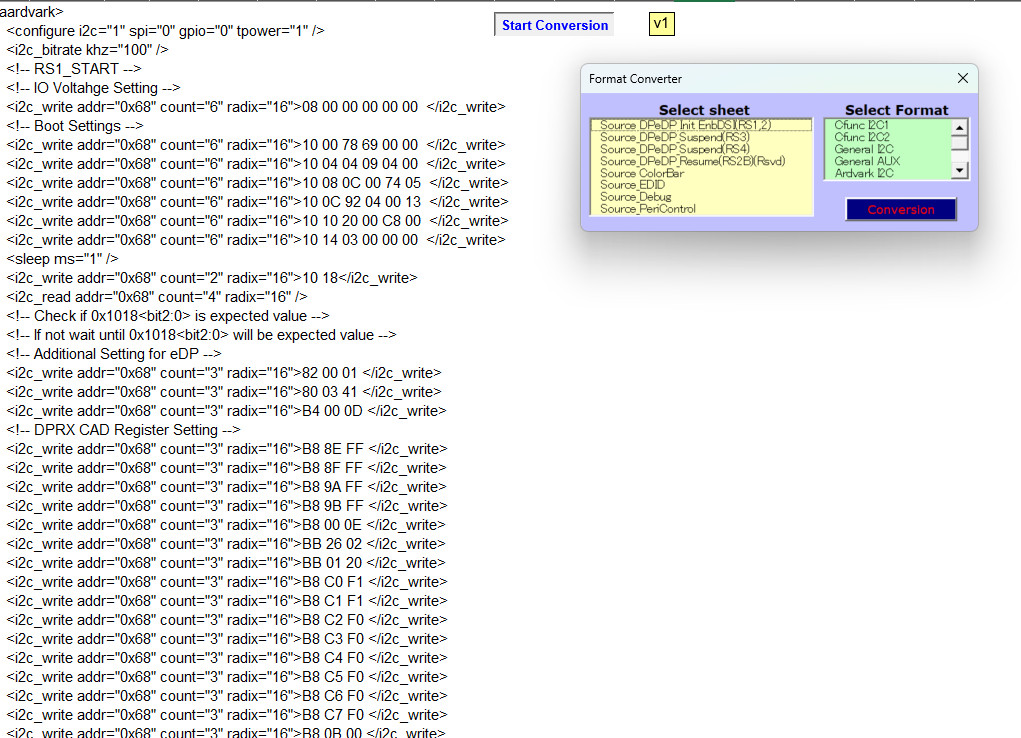

設定都確認完成後，切換到Code頁面(如圖四)，點選”Start Conversion”選取”Source DPeDP Init EnbDSI(RS1.2) ”以及Select Format選取所需的格式，即可產生TC358860XBG所需的初始化程序，若配合主晶片參考程式呼叫的I2C subfunction不同於內建初始化程序code碼格式可以依照程序自行編寫對應程式或是修改呼叫的subfunction直接套用產生的程序都是可行的。
圖四:初始化程序產生頁面

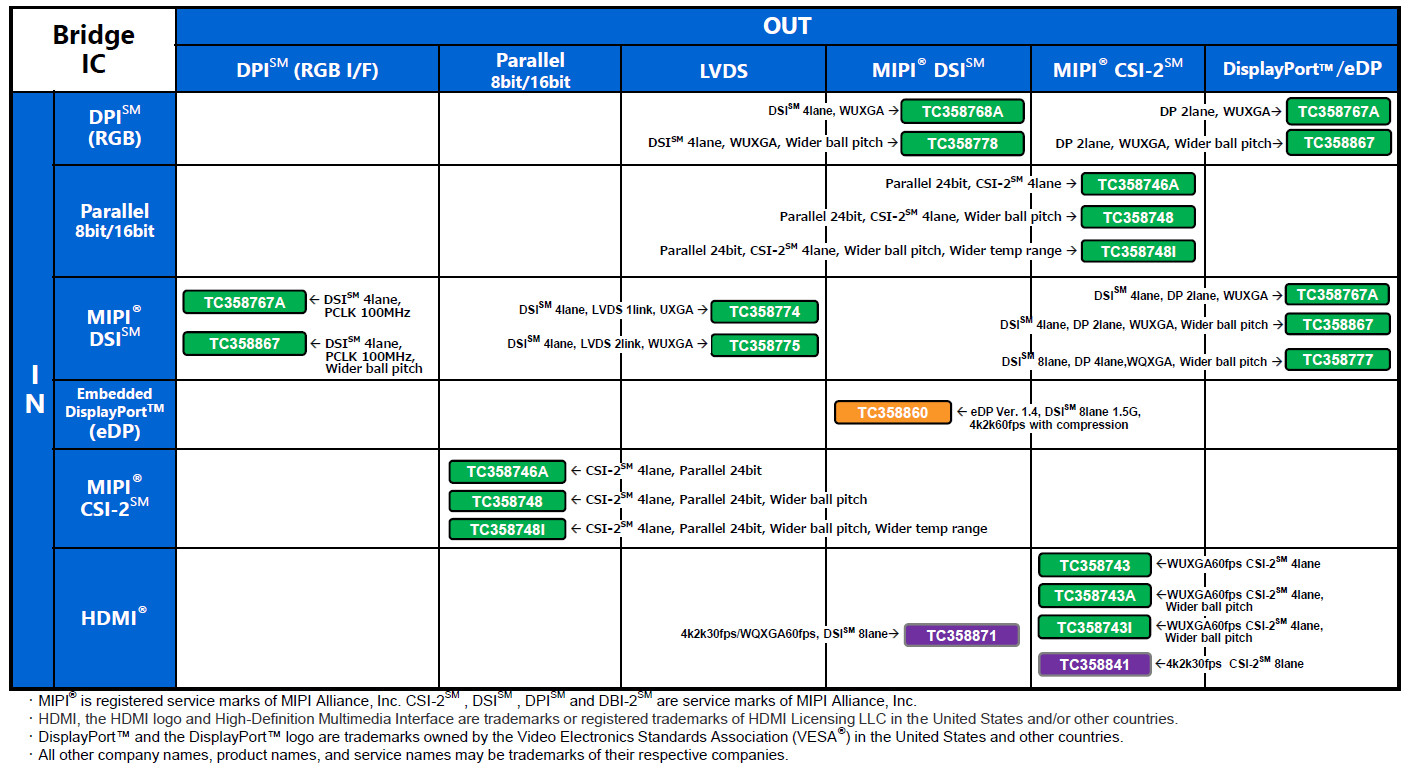

最後提供TOSHIBA bridge LSI line up供大家參考及選擇適合的產品，謝謝。
Q&A
1.是否有支援HDCP的功能呢？
只支援Alternate Scrambl er Seed Reset (ASSR)用於內容保護,但並不支援HDCP。

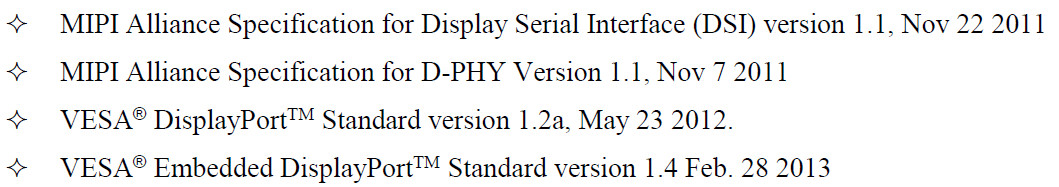

2.TC358860XBG遵循那些標準呢？
