Hands On-基於NXP GUI 軟體對 FS56晶片OTP 文件的配置簡介

關鍵字 :NXPGUI 軟體FS56 晶片

一、前言

NXP SBC晶片需要通過 NXP GUI 軟體來進行 OTP 配置。NXP GUI 軟體為 NXP 公司的汽車 PMIC（電源管理集成電路）家族提供了一套圖形化用戶界面，使用戶能夠方便地配置和管理 SBC晶片的參數。

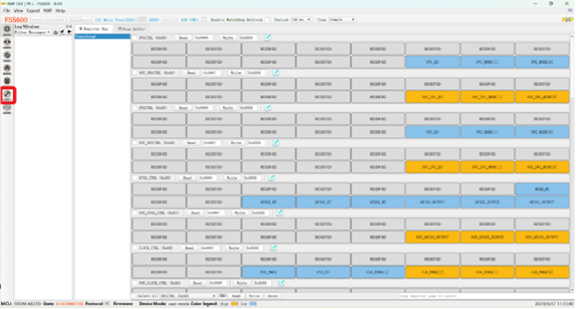

通過 NXP GUI 軟體，用戶可以直觀地查看和修改 OTP 配置參數，如輸出電壓、電流限制、時序設置等。

NXP GUI 軟體還支持模擬 OTP 配置後的功能，允許用戶在實際燒錄前測試配置的效果，避免潛在的設計錯誤。

本文旨在通過 NXP GUI 軟體對 FS56 晶片的 OTP 配置文件做一個簡單的介紹。

二、FS56 晶片OTP 配置

SBC FS56 晶片的 OTP（一次性可編程）配置是一個關鍵的步驟，確保晶片按照特定應用需求進行定製。

2.1 OTP定義

OTP 是 One Time Programmable 的縮寫，意為一次性可編程。OTP 配置允許用戶根據特定應用需求，對 FS56 晶片進行一次性編程，設置其關鍵參數。這些參數可能包括電源管理、系統功能、安全功能（如 ASIL B）以及其他可編程特性。

2.2 OTP 配置注意事項

1）一次性編程：OTP 配置是一次性的，一旦編程完成，無法再次修改或擦除晶片中的內容。因此，在編程之前必須確保配置數據的正確性。

2）安全性：由於 SBC FS56 晶片可能涉及功能安全應用（如汽車、醫療設備等），OTP 配置必須滿足相關的安全標準和等級要求（如 ISO 26262、IEC 61508 等）。

3）參考文檔：在進行 OTP 配置時，建議參考 NXP 官方提供的針對 FS5600 用戶手冊、數據手冊和編程指南等文檔，以確保正確操作並避免潛在問題。

綜上所述：SBC FS56 晶片的 OTP 配置是一個關鍵的步驟，需要仔細準備和正確操作。通過使用 NXP 提供的 GUI 軟體或其他支持的編程工具，用戶可以加載並驗證 OTP 配置數據，然後將其編程到晶片中。在整個過程中，務必注意一次性編程的特性以及相關的安全標準和等級要求。

2.3 OTP 參數配置

根據 FS56 硬體特性需求，選擇適配的 OTP 型號是：MFS5600AMMA7ES。我們可以通過 FS56 Product datasheet 文檔中的 Ordering information，快捷的找到 MFS5600AMMA7ES 的相關 OTP 配置文件，從而根據官方的 OTP Report 進行參數配置。

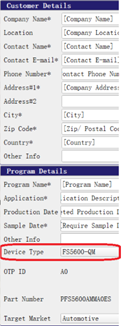

圖 2-1 MFS5600AMMA7ES OTP Report

序號	FS56 具體配置參數

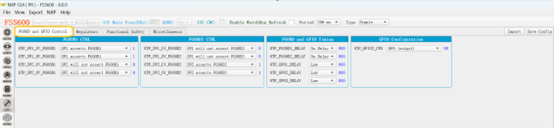

Table1	PGOOD and GPIO Control	PGOOD1 CTRL
Table1		PGOOD2 CTR
		PGOOD and GPIO Timing
		GPIO Configuration

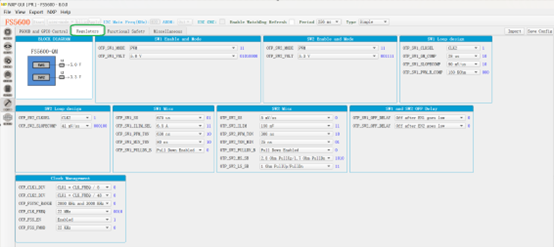

Table2	Regulators	SW1 Enable and Mode
		SW2 Enable and Mode
		SW1 Loop design
		SW2 Loop design
		SW1 Misc
		SW2 Misc
		SW1 and SW2 OFF Delay
		Clock Managemen

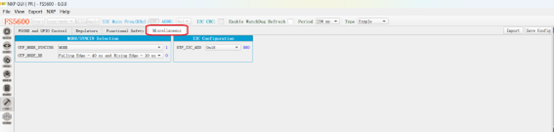

Table3	Miscellaneous	MODE/SYNCIN Selection
		I2C Configuration
		OTP ID(NXP Internal)
