前言:
基於目前市場多種 DC to DC power convert IC 在此提供Zilltek Power IC ZTP7195C測試及經驗和設定做參考.
介紹:
B-6 效率測試 Power Efficiency test：
DC-DC效率測試是用來評估DC-DC轉換器（直流轉直流轉換器）的性能，特別是它在不同負載條件下的能量轉換效率。
測試過程中需要注意以下幾點：
使用精確的測量儀器：確保電壓和電流的測量值準確。
考慮溫度影響：溫度變化可能會影響轉換器的性能，因此在不同溫度條件下進行測試是必要的。
負載條件：測試應在不同的負載條件下進行，以全面評估轉換器的性能
B-7零件溫度測試Component temperature rising measurement :
零件溫度測試是用來評估DC-DC轉換器在運行過程中各個零件的溫度變化，確保其在不同工作條件下的穩定性和可靠性
B-6效率測試 Power Efficiency test：
- 儀器設定 :

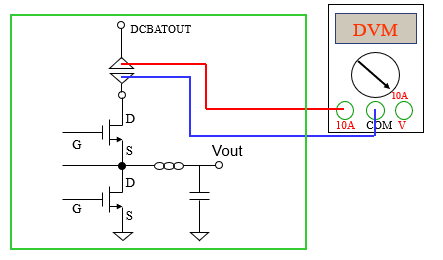

如下圖所示將DCbatout前之Gap斷開, 再將Gap兩端各焊接一COM.接到數位電表之10A檔, 此電表示在偵測表格中之Iin值.需再準備一個電表,調為電壓檔, 直接量測PWM電路上之DCBATOUT
Gap電壓,此為Vin 值; 以同一電表量測PWM上之輸出電容, 此為Vout值, Iout值則是直接看DC Load
上之電流讀值.請依Power Efficiency表格中將各量測值填上,再將效率值計算並填上
Eff = Pin / Pout .
B-7零件溫度測試Component temperature rising measurement :

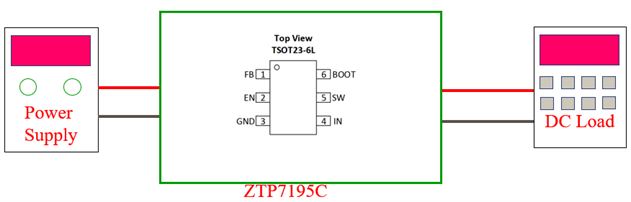

按下圖將線路接好, 開啟電源後拉滿載.
於拉滿載1分鐘時,按選定的元件,以紅外線測溫槍測量各元件溫度,並記錄.
於拉滿載30分鐘後, 同上所列之元件位置,以紅外線測溫槍測量各元件溫
度,並記錄.
PS.操作紅外線測溫槍之注意 :
持續按著紅外線測溫槍側邊的開關, 再將槍頭之紅外線點對準元件本體,並調整對焦距離約2cm,
需上下移動直至紅點出現清楚的‘c’及BB’聲,才是對焦成功, 溫度才是正確的.
1.1 儀器設定 :
DC-DC效率測試問答：
Q1. 什麼是DC-DC效率測試？
Ans: DC-DC效率測試是用來評估DC-DC轉換器在不同負載條件下的能量轉換效率，確保其在實際應用中的性能。
Q2. 為什麼DC-DC效率測試很重要？
Ans: 這種測試有助於確保轉換器能夠高效運行，減少能量損失，並識別出可能的性能瓶頸，從而提高系統的整體效率。
Q3. 哪些工具可以用來進行DC-DC效率測試？
Ans: 常用的工具包括數字萬用表、功率計和示波器，這些工具可以精確地測量電壓和電流，並計算功率。
Q4. 在DC-DC效率測試中應注意哪些因素？
Ans: 測試過程中應注意使用精確的測量儀器、考慮溫度對效率的影響，以及在不同負載條件下進行測試以全面評估轉換器的性能。
DC-DC零件溫度測試問答：
Q1. 什麼是DC-DC零件溫度測試？
Ans: DC-DC零件溫度測試是用來評估DC-DC轉換器在運行過程中各個零件的溫度變化，確保其在不同工作條件下的穩定性和可靠性。
Q2. 為什麼DC-DC零件溫度測試很重要？
Ans:這種測試有助於識別潛在的過熱問題，確保轉換器在實際應用中的可靠性和壽命，並防止因過熱導致的故障。
Q4. 如何進行DC-DC零件溫度測試？
Ans:測試通常包括測量初始溫度、在不同負載條件下運行轉換器、使用熱電偶或紅外線測溫儀記錄溫度數據，並分析結果以確定是否有零件超過安全溫度範圍。
Q5. 在DC-DC零件溫度測試中應注意哪些因素？
Ans:測試過程中應注意使用精確的測量儀器、考慮溫度變化對性能的影響，以及在不同負載條件下進行測試以全面評估轉換器的性能。
