SRK1004x同步整流器控制器，用於非互補有源鉗位 帶SR MOSFET的反激變換器演示板

特性

• 二次側同步整流控制器優化非[1]互補有源鉗位反激變換器(NC-ACF)。
• 可在低側和高側配置。
• 支持邏輯級(A和B)和標準級(C和D) mosfet
• 寬範圍供電電壓:4v至36v
• 用於SR MOSFET (190 V AMR)的DVS(漏源)感測電壓
• 工作頻率高達500khz
• 快速短路檢測器
• 內部柵極驅動n溝道MOSFET
• SR MOSFET類型PowerFLAT 5 x 6見下表

描述

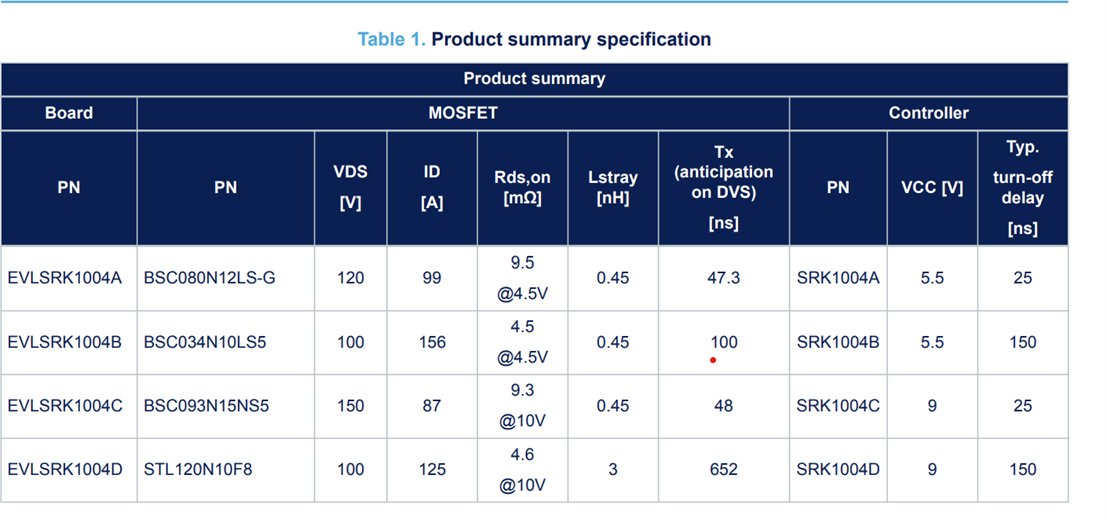

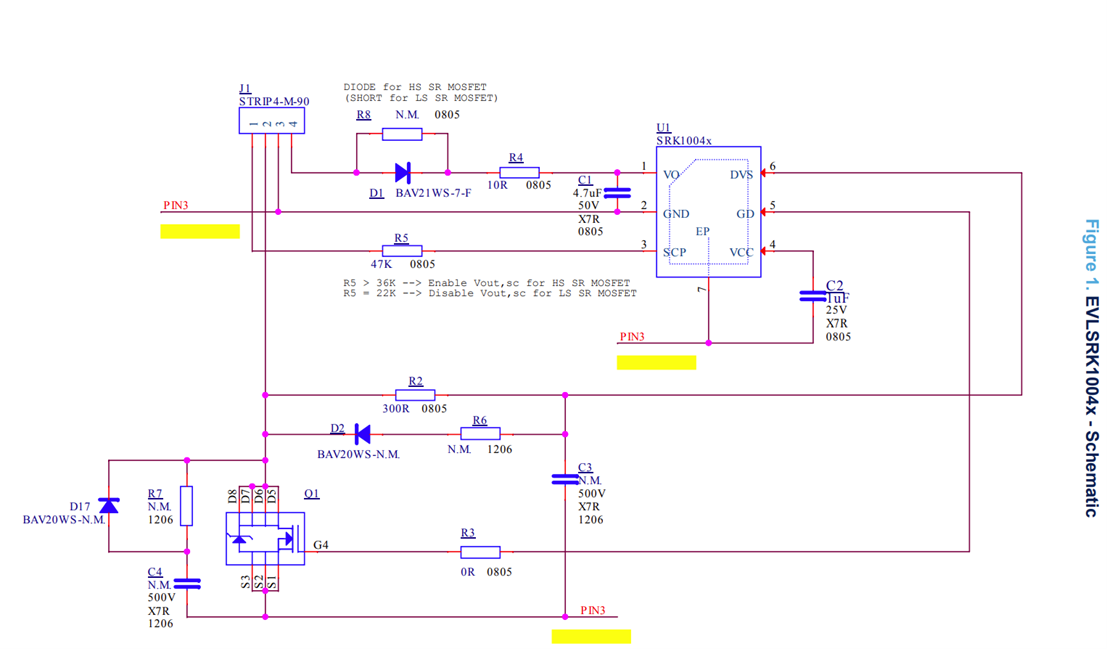

EVLSRK1004A、EVLSRK1004B、EVLSRK1004C、EVLSRK1004D分別為

演示板，設計用於評估SRK1004x同步整流控制器。

SRK1004是用於二次側同步整流的控制器 (SR)在非互補有源箝位反激變換器。它提供一個柵極[1]驅動輸出，適用於n通道邏輯電平或標準電平功率mosfet。

這個集成電路的控制方案是這樣的，SR MOSFET被打開，只要電流開始流過它的主體二極體，然後作為電流關閉接近零。

電路板具有適合低側ACF或QR應用的設置模式。在這種情況下，器件直接由轉換器的輸出提供電壓。

當在高側配置操作時，一個特殊的功能可以快速檢測短路條件，以抑制其操作，如果集成電路是通電的直接從輸出電壓。在高側配置中使用的情況下，它是否建議從專用輔助繞組為電路板供電並使用R5 > 36k配置Vout,sc(用於Vout > 0 V的短路檢測)

例如R5 = 150k配置Vout,sc = 2v。

這些電路板包括SR MOSFET (PowerFLAT 5 x 6封裝)，可以輕鬆地實現到一個現有的轉換器，以替代整流二極體
