Semidrive E3 I2C 死鎖問題解決方法介紹

一、概述

        本文主要介紹在使用 Semidrive E3 與 I2C 設備通信時，如果出現 I2C 設備死鎖的情況，如何通過軟體配置解決該問題。

硬體設備：E3640 GATEWAY 開發板

軟體包：MCAL PTG3.0

調試器：J-Link

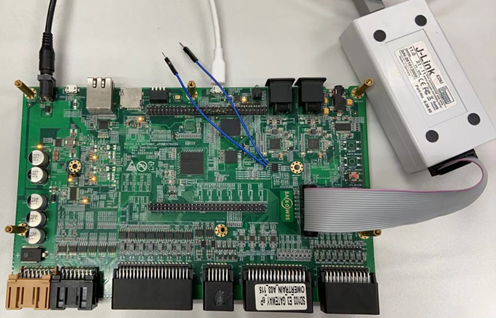

圖 1.1 E3640 Gateway 開發板

二、I2C 死鎖原因介紹

       在 MCU 作為主設備通過 I2C 與 EEPROM 從設備進行通信時，如果主設備出現掉電復位，而從設備正在回復 ACK 或者回復的數據位是 0 時，即 SDA 被從設備拉低的狀態。此時主設備復位後將 SCL 會拉高，從設備會等到主設備拉低 SCL 接收數據，而主設備會等到從設備釋放 SDA 後再發送數據。從而出現主從設備互相等待的狀態，即死鎖的現象。

解決死鎖狀態的常見方法如下：

1. 主設備在檢測到 SDA 拉低持續一段時間後，主設備通過控制從設備的復位引腳或者電源來復位從設備。但此方法需要從設備具備復位引腳，或者電路設計上主設備可以控制從設備的供電。
2. 主設備在檢測到 SDA 拉低持續一段時間後，主設備通過 SCL 發送 9 個 clock 到從設備，此時從設備會認為主設備已經接收完成數據，從而釋放 SDA 為高電平。
3. 在設計中添加看門狗或者死鎖恢復的 I2C 緩衝器，當出現死鎖現象時，會恢復死鎖狀態至正常狀態。

本文主要介紹第二種方法，通過軟體配置在 SCL 引腳上發送 9 個 clock 解決死鎖狀態。但建議通過硬體設計的方式，在主設備復位的同時復位從設備來避免死鎖的狀態出現。

三、軟體解決方案介紹

        軟體解決辦法有兩種，一是通過配置寄存器，使用 I2C 的硬體模塊，在 SCL 引腳上自動發送 9 個 pulse；二是通過將 I2C 引腳配置成 GPIO，將 I2C 的 SCL 引腳配置為 GPIO 輸出，SDA 引腳配置為 GPIO 輸入，在 SCL 引腳上主動發送 9 個 pulse 波，類似模擬 I2C 的方式。

本文主要介紹的為配置寄存器的方式。

1.  寄存器介紹

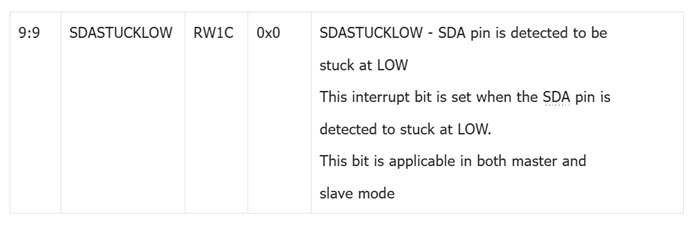

        當檢測到寄存器 INTR0 的中斷，且 bit 9 SDASTUCKLOW 為 1 時，則說明 SDA 被持續拉低一段時間，即可能出現死鎖現象。

圖 3.1 寄存器 SDASTUCKLOW bit 介紹

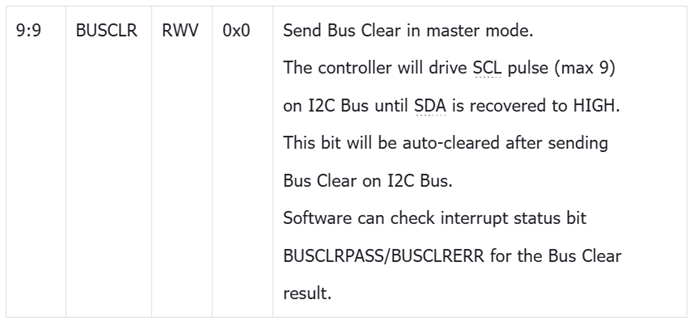

        此時通過置位寄存器 PCR0 的 BUSCLR bit 為 1，在 SCL 上發送 pulse （最大 9），直到 SDA 重新回到高電平，在發送完 pulse 後，此 bit 會自動清 0。

圖 3.2 寄存器 BUSCLR bit 介紹

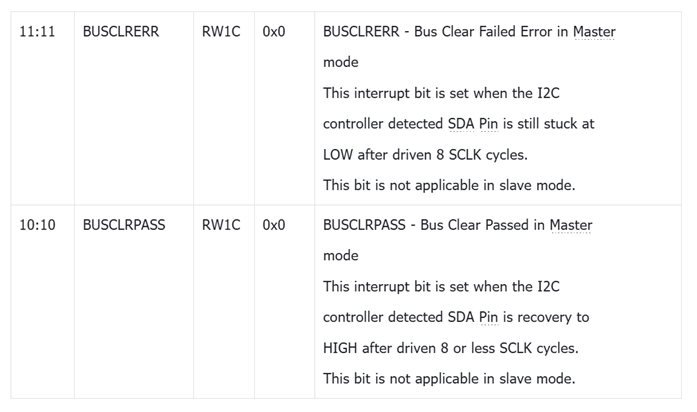

        可以通過檢測 INTR0 的 BUSCLRPASS/BUSCLRERR 來檢測 bus clear 的結果。

圖 3.3 寄存器 BUSCLRERR 和 BUSCLRPASS bit 介紹

2.  代碼和測試記錄

本次測試使用 E3 GATEWAY 開發板，將 I2C SDA 引腳短接到地來模擬 I2C 死鎖現象。

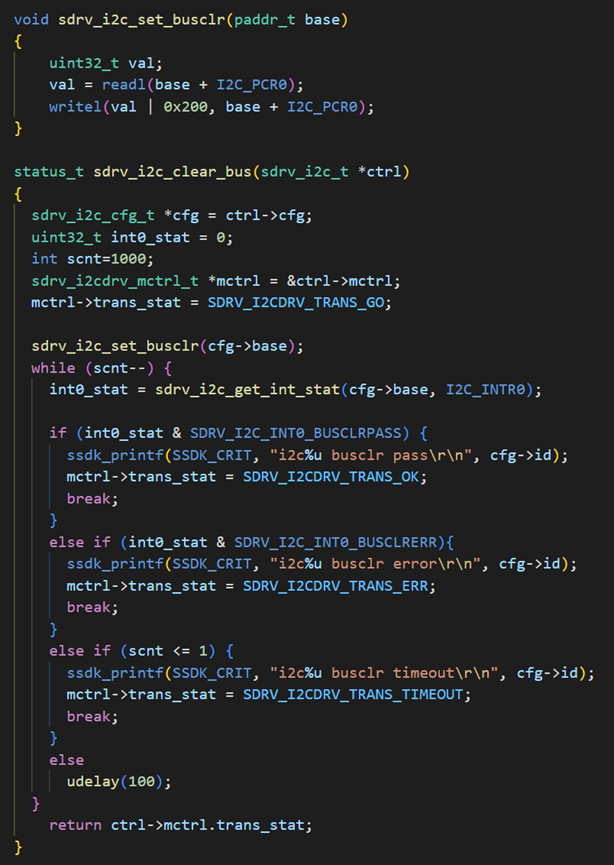

        使用 I2C 的 demo 進行測試，添加如下測試代碼，在 I2C 初始化結束並且檢測到 SDASTUCKLOW 置 1 後，調用 sdrv_i2c_clear_bus() 函數來進行 bus clr 功能解決死鎖現象。

圖 3.4 測試代碼

         void sdrv_i2c_set_busclr(paddr_t base) 函數為置位 PCR0 的 BUSCLR bit，讓 E3 在 SCL 引腳上發出 9 個 pulse。

        status_t sdrv_i2c_clear_bus(sdrv_i2c_t *ctrl) 函數調用 void sdrv_i2c_set_busclr(paddr_t base) 後，檢測 INTR0 的 BUSCLRPASS/BUSCLRERR bit 來確認 bus clear 的結果，並列印 log。

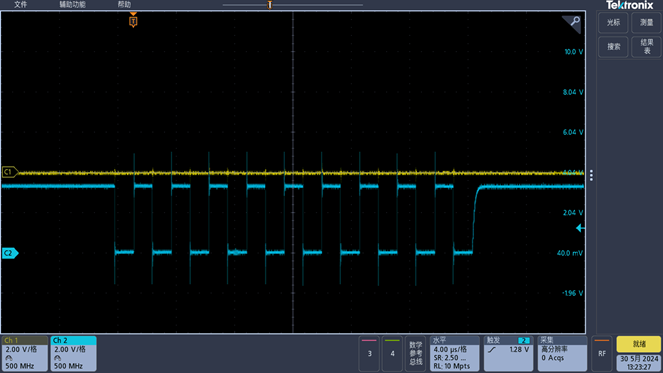

        如下為示波器檢測到的波形，其中黃色為 SDA，藍色為 SCL。這裡配置的 I2C 為 400KHz 的通信頻率，所以發送的 pulse 周期為 2.5us。

圖 3.5 SCL 發送的波形

四、參考文檔

• 《SemiDrive_E3_SSDK_User_Guide》
