上一篇我們已經介紹了TOSHIBA photorelay的優缺點和工作原理,本篇我們將介紹TOSHIBA photorelay的Output Terminals (I/O) 和 Alarm output applications.
接下來先介紹photorelay常見的應用,目前常見的photorelay 應用有可程式邏輯控制器 (PLC),通用變頻器、伺服放大器、各種感測器等等應用,其中除了可程式邏輯控制器 (PLC) 的接點輸出單元外，通用變頻器、伺服放大器、各種感測器、測量和稱重設備越來越多配備控制外部設備和負載的輸出端子可參考圖1-1和圖1-2.

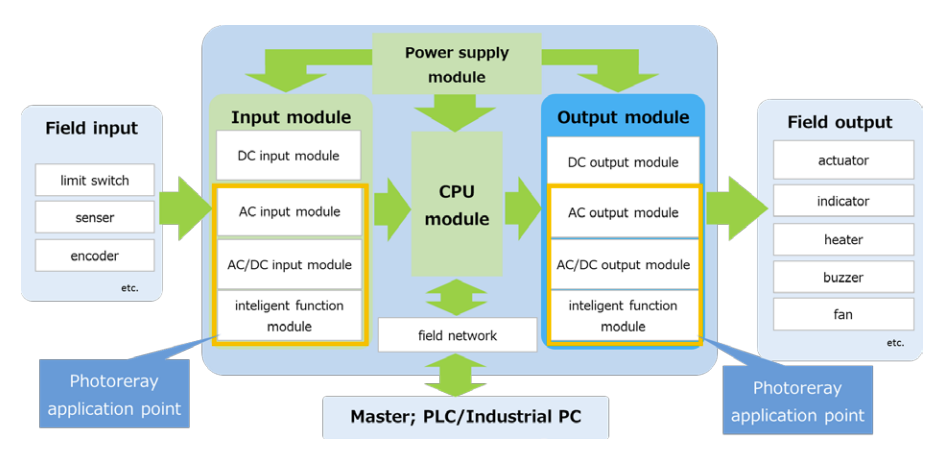

圖1-1 PLC Function Block Diagram(註一:Applications of photorelays to FA equipment)

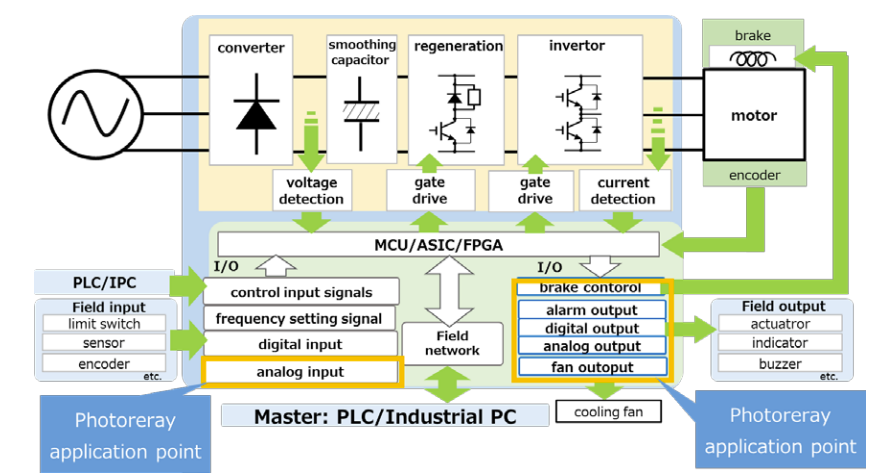

圖1-2 Servo Amplifier Function Block Diagram(註一:Applications of photorelays to FA equipment)
再來我們將介紹典型的輸出引腳類型如下所示如下:
- 電晶體/MOSFET 輸出（sink type, source type）,控制直流負載,反應能力1毫秒左右.
- CMOS高速輸出...設備控制訊號（串列通訊訊號、類比量（PWM）信號等）,響應1μs左右.
- 雙向可控矽輸出：控制AC（交流）負載,響應約10ms.
- 接點輸出（機械繼電器）,控制DC/AC負載，響應約5至10 ms.
- 接點輸出（光電繼電器）,控制DC/AC負載，響應約0.5至5 ms.
接下來我們將介紹TOSHIBA photorelay在電晶體輸出端的應用範例, photorelay主要用於解決機械繼電器問題,但近年來, photorelay也已被應用以消除電晶體和MOSFET的缺點.由於電晶體和MOSFET輸出用於向弱電設備輸出訊號範圍為 12 至 48 VDC.電源和負載的連接方式有兩種: 第一種為電流流動的類型,當輸出電晶體導通時,第二種為從負載到輸出端,Source電流從輸出端流向負載,可參考圖2-1和2-2.

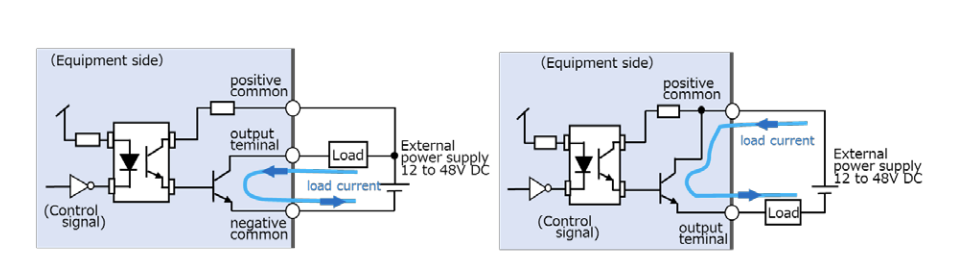

圖2-1.電晶體輸出 sink type(註一:Applications of photorelays to FA equipment).
圖2-2.電晶體輸出 Source type(註一:Applications of photorelays to FA equipment).
在Source type中,如果連接到設備輸出端子的接線接地,負載電流無論輸出端子的狀態如何,都會流動.相反的Source type優先用於歐洲國家,因為它非常安全.依照上述的兩種tyoe,根據使用者的設計理念來使用sink type和source type了.但由於接線方式不同,sink type和source type的電路設計必須根據所街的device來更改類型,並且必須更改並透過在板上安裝一個開關,可參考圖2-3和2-4.

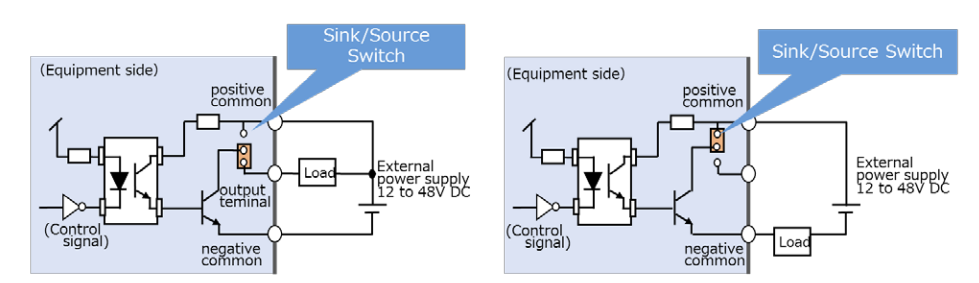

圖2-3.電晶體輸出 Sink type 增加開關範例(註一:Applications of photorelays to FA equipment).
圖2-4.電晶體輸出 Source type 增加開關範例(註一:Applications of photorelays to FA equipment).
另外,輸出電晶體有極性的,因此無法執行預期操作時或是用戶接線錯誤,在最壞的情況下,設備可能會損壞,如圖3所示.

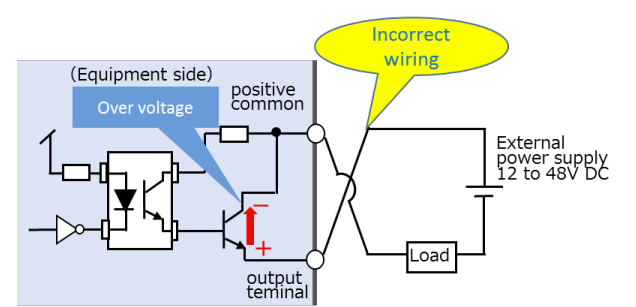

圖3:電晶體輸出發生錯誤示意圖(註一:Applications of photorelays to FA equipment).
我們可以透過使用photorelay來解決,作為預防措施,photorelay通常由兩個 MOSFET Soure連接組成,因此,可以容納兩種sink-source連接.可以為使用者提供無需擔心極性的設備接線,可參考圖4-1和圖4-2.

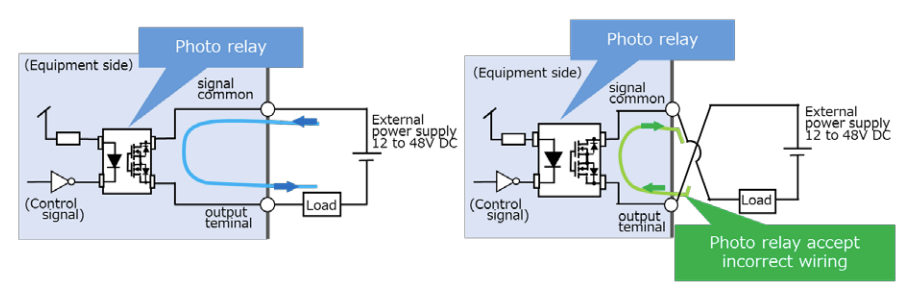

圖4-1.電晶體輸出範例(註一:Applications of photorelays to FA equipment).
圖4-2.電晶體輸出reverse範例(註一:Applications of photorelays to FA equipment).
以上就是本篇的TOSHIBA photorelay的Output Terminals (I/O) 和 Alarm output applications介紹,下一篇我們將在介紹TOSHIBA photorelay與機械式relay 應用和介紹.
