在峰值電流控制模式中，MCU的模擬比較器扮演著至關重要的角色。它們不僅為系統提供了靈活的電壓監控能力，還極大地增強了系統的響應性和控制精度。StellarE1系列的SR5E1 MCU以其先進的模擬比較器功能，為工程師們提供了強大的工具，以實現更加智能和高效的電源管理。本文將詳細介紹SR5E1 MCU中模擬比較器的功能特點，並探討其在峰值電流模式逐周期控制應用中的技術實現。
1.StellarE1比較器功能概述
StellarE1 SR5E1 MCU內部有八個模擬比較器COMP1至COMP8。它們提供二進制輸出（0,1），指示非反相輸入上的模擬電壓是否大於負輸入。
比較器可用於以下功能，包括：
•從模擬信號觸發的低功耗模式中喚醒，
•模擬信號調節，
•與定時器的PWM輸出結合時，逐周期電流控制迴路
比較器的主要功能介紹：
•每個比較器都有可配置的正負輸入，用於靈活選擇電壓。
•INP通道：從兩個多路輸入/輸出引腳開始
•可編程滯後
•INM通道：來自一個I/O引腳或來自DAC通道–內部參考電壓（VREFH和VREFL）和兩個子倍數值（1/3以及2/3 VREFH）
•輸出重定向到I/O或定時器輸入，以觸發快速PWM的中斷事件停機
•輸出消隱，抗開關噪聲
•從睡眠模式喚醒時，每通道中斷生成

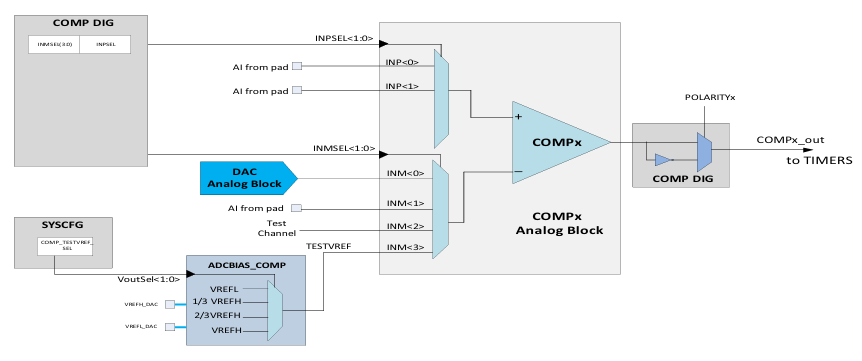

比較器框圖：
2.峰值電流模式逐周期控制應用分析
逐周期電流控制（也稱為峰值電流控制）是一種廣泛用於功率轉換的技術，通常用於DC-DC轉換器、照明或電機驅動器。
電流傳感器輸出（例如分流器或電流互感器）連接到比較器非反相（ISENSED）輸入，並與反相輸入上設置的電流限制（如果必須動態調整設定點，則可以是簡單的電阻分壓器或嵌入式DAC）進行比較。當監測到的電流超過電流限制時，比較器輸出變高，並在PWM周期的剩餘時間內禁用PWM輸出。在下一個周期，如果比較器輸出歸零（即電流低於限制），則再次啟用PWM輸出。

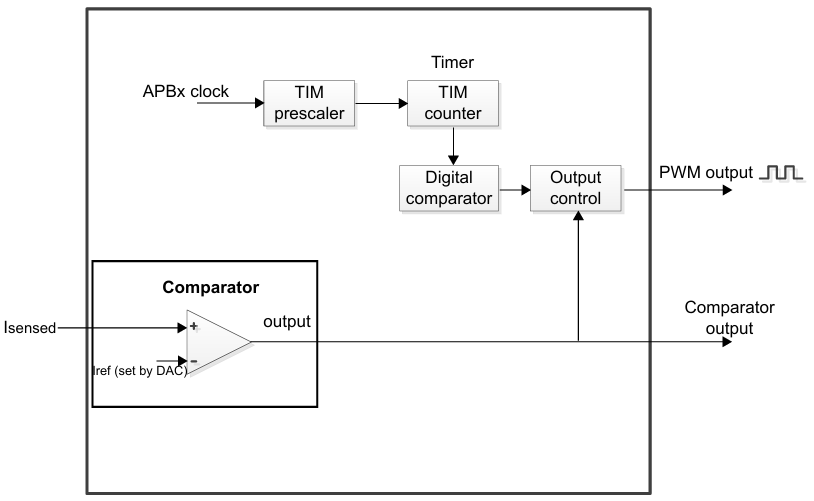

如下圖所示，SR5E1 MCU專為這類應用而設計，其中定時器在PWM模式下用於控制DCDC。模擬比較器用於動態監測DCDC原邊電流。比較器輸出在內部被重定向到控制PWM狀態的OCREF_CLR信號。嵌入式數模轉換器內部連接到比較器的反相輸入端。

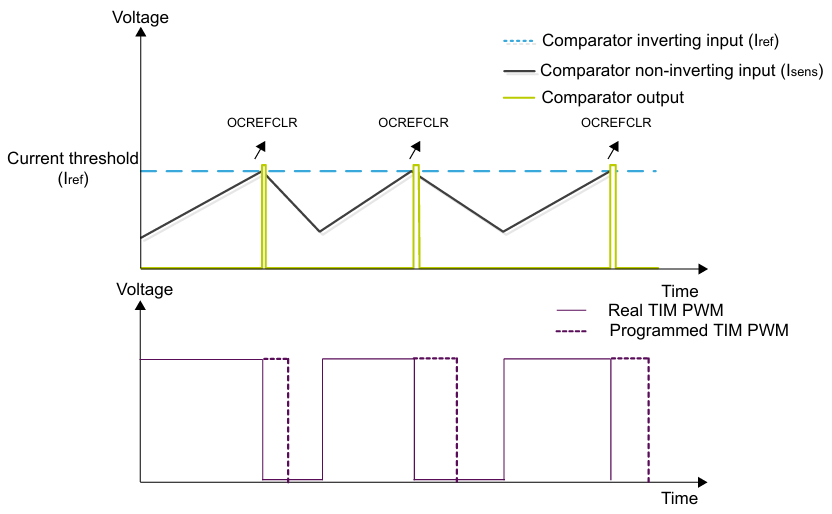

下圖中顯示了實際PWM（實線）和編程PWM（虛線）值。
通過以上分析，我們認識到了SR5E1 MCU模擬比較器在實現高效、精確的電源管理中的關鍵作用。這些比較器不僅能夠提供靈活的電壓監測和調節功能，還能通過與PWM輸出的緊密結合，實現逐周期電流控制，從而優化了整個系統的能效和性能。隨著電子系統對高效能源轉換和智能控制需求的不斷增長，SR5E1 MCU及其模擬比較器的應用將變得更加廣泛。
