展頻調試是一種用於調試電子設備中展頻功能的過程。展頻是一種用於減少電磁干擾（EMI）的技術，通過在信號中引入微小的頻率變化，可以減少特定頻率上的電磁輻射。
一、添加展頻調試驅動
1.1添加 PLL debug 驅動

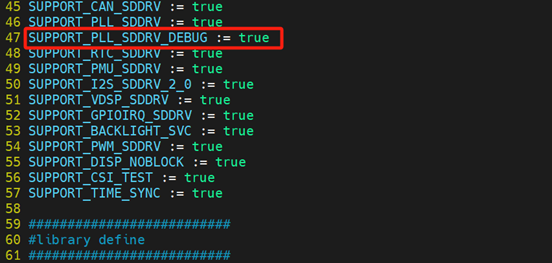

先在對應項目配置文件中添加 PLL 的 debug 驅動，這項原本是沒有的，需要手動添加。這裡是基於 x9h 的配置修改的，改動的文件為 safety-x9h-ms.mk，客戶請根據實際使用的配置修改。
vim rtos/freertos_safetyos/project/safety-x9h-ms.mk
1.2 編譯替換 safety.bin 文件
（1）單獨編譯 freertos，得到 safety.bin 。

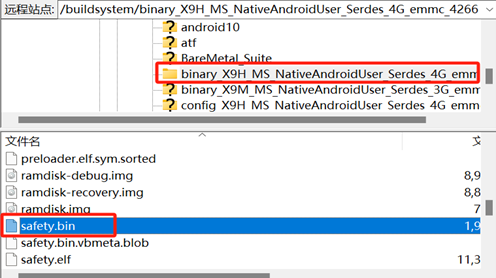

（2）使用 ftp 工具下載
binary_X9H_MS_NativeAndroidUser_Serdes_4G_emmc_4266/ 目錄下的
safety.bin 到windows 中。

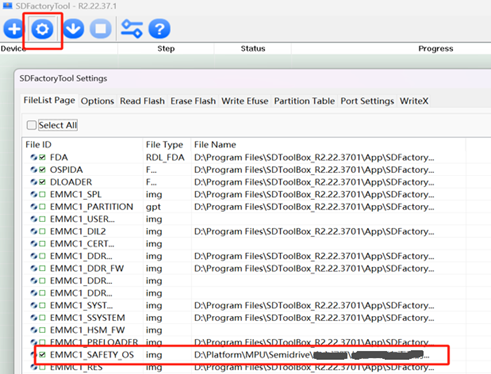

（3）使用下載工具替換 safety.bin 。
二、DDR 展頻調試
2.1確認指令
（1）在 safety 串口下輸入help 查看有哪些可用的 pll 調試命令。
help

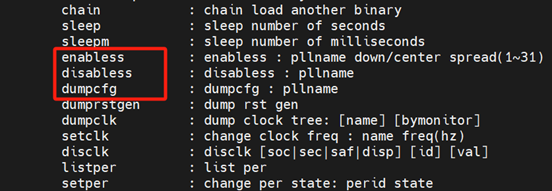

（2）紅框中是添加驅動新增的 pll 調試工具。
（3）同時還有其他展頻常用工具
dumpclk
setclk
disclk
modulehelper_init
2.2 dumpcfg 查看配置
（1）通過 dumpcfg 命令可以查看單個模塊是否開展頻以及展頻配置信息，這裡是 DDR 開展頻前的配置。

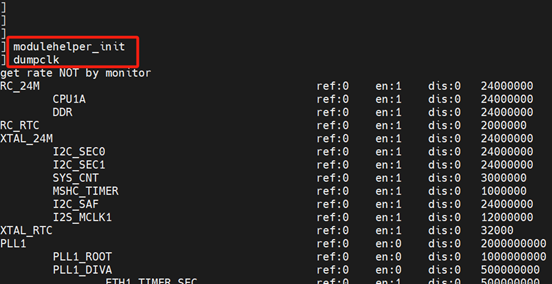

modulehelper_init //初始化 PLL Debug 模塊
dumpclk //查看所有 PLL clk
dumpcfg PLL_DDR //查看 PLL_DDR 的展頻信息

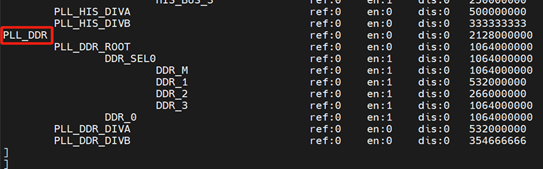

（2）查看 PLL_DDR 的 clk。
integer： 1 表⽰integermode，0 表⽰fractionalmode，PLL 必須在 fractionalmode 下才可以展頻。
ss： 使能，ss 1 表⽰開啟展頻，ss 0 表⽰沒開展頻。
down： 向下展頻 or 中⼼展頻，down 1(true) 表⽰向下展頻，down 0(false) 表⽰中⼼展頻。
spread： 展頻幅度，spread 10 表⽰展頻幅度 1%(最⼤展頻幅度31，即3.1%) 。
2.3 寫寄存器打開 PLL_DDR 展頻
（1）查看 PLL_DDR 展頻相關寄存器
dw 0xf3010018 4
寄存器值為 1 ，表示沒有打開展頻。

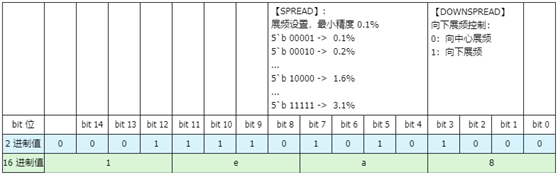

（2）打開 PLL_DDR 展頻，具體配置如下
Spread( bit4~bit8 )為 a : 展頻幅度 1.0%。
Downspread ( bit3, 0-centerspread,1-downspread ) 為 1: 向下展頻。
mw 0xf3010018 0x00001ef0
dw 0xf3010018 4
（3）dumpcfg 確認配置
這是寫寄存器修改 DDR 展頻之後，使用 dumpcfg 看到的配置。
dumpcfg PLL_DDR
根據改變的參數可以知道，已經打開展頻，並且向下展頻，幅度為 10%。
integer： 1 表⽰integermode，0 表⽰fractionalmode，PLL 必須在 fractionalmode 下才可以展頻。
ss： 使能展頻，ss 1 表⽰開啟展頻，ss 0 表⽰沒開展頻。
down： 向下展頻 or 中⼼展頻，down 1(true) 表⽰向下展頻，down 0(false) 表⽰中⼼展頻。
spread： 展頻幅度，spread 10 表⽰展頻幅度 1%(最⼤展頻幅度31，即3.1%) 。
2.4 保存展頻數據

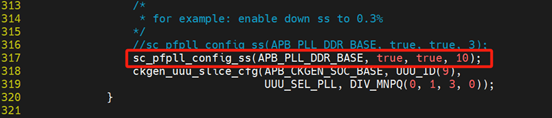

（1）把確認的展頻參數保存到如下文件中
vim BareMetal_Suite/soc/kunlun/safe/soc.c
vim BareMetal_Suite/soc/kunlun/sec/soc.c
（2）編譯打包
make baremetal
make genpac

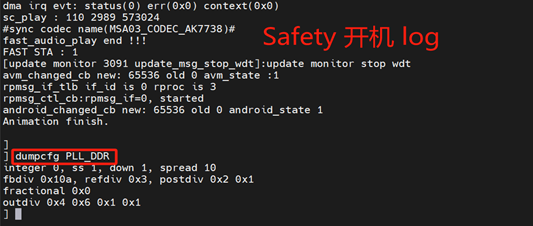

（3）燒寫整個鏡像後進行驗證，開機直接 dumpcfg 查看展頻情況。
dumpcfg PLL_DDR
可以看到，開機後立即查看 PLL_DDR 展頻狀態，已經是開啟展頻的狀態了。
三、總結
[2]《X9_SDK_用戶手冊_Rev1.7》
